Индикаторы ИЖЦ

Индикаторы ИЖЦ

Жидкокристаллические индикаторы ИЖЦ – индикаторные устройства из жидких кристаллов, предназначены для отображения цифровой и буквенной информации. Рассчитаны на переменное напряжение от 3В до 5В, ток потребления от 1мкА до 25мкА.

Исполнение жидкокристаллических индикаторов ИЖЦ плоское, стеклянное, контактные площадки расположены на двух противоположных сторонах дисплея индикатора. Вывода контактных площадок в верхнем ряду нумеруются слева направо, в нижнем – справа налево.

Высота отображаемого цифрового знака от 5 мм до 16 мм. Помимо отображения цифровой информации на дисплей индикатора наносят и другие символы.

Монтаж жидкокристаллических индикаторов ИЖЦ на плату осуществляется через токопроводящую резину, анизотропный токопроводящий клей или с помощью металлических выводов по THT-технологии (выводы монтируются непосредственно в сквозные отверстия печатной платы) с помощью пайки.

Для управления цифровыми индикаторами необходимы специальные интегральные микросхемы, преобразовывающие двоичный и двоично-десятичный код в соответствующий код индикатора.

Жидкокристаллические цифровые индикаторы ИЖЦ применяются в различной измерительной аппаратуре, автоэлектронике, устройствах автоматики, приборах бытовой и вычислительной техники, микрокалькуляторах, наручных часах, электросчетчиках.

Жидкокристаллические индикаторы ИЖЦ запрещается протирать материалами с грубой или острой поверхностью, подвергать ударам, вибрациям, хранить продолжительное время под воздействием прямых солнечных лучей, подвергать резким перепадам влажности и температур. Рекомендуется работать только в перчатках или с напальчниками.

Более подробные характеристики, расшифровка маркировки, габаритные размеры, устройство и принцип работы жидкокристаллических цифровых индикаторов ИЖЦ указаны ниже.

Гарантийный срок работы поставляемых нашей компанией цифровых жидкокристаллических индикаторов ИЖЦ составляет 2 года, что подкрепляется соответствующими документами по качеству.

Читать далее

Окончательная цена на цифровые жидкокристаллические индикаторы ИЖЦ зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

ИЖЦ2-4.5/7Ф
Индикатор жидкокристаллический ИЖЦ2-4.5/7Ф Серия ИЖЦ2-4.5/7Ф
Цена 1314,00 руб.
+
Добавить
Применение весы
Напряжение питания 5 В
Ток потребления 10 мкА
Мультиплекс 1
Размеры 50,8×30,5×14,8 мм
Размеры индикатора ИЖЦ2-4.5/7Ф

ИЖЦ2-12/7Ф
Индикатор жидкокристаллический ИЖЦ2-12/7Ф Серия ИЖЦ2-12/7Ф
Цена по запросу
+
Добавить
Применение наручные часы
Напряжение питания 3 В
Ток потребления 1 мкА
Мультиплекс 3
Размеры 23,5×18,1×1,35 мм
Размеры индикатора ИЖЦ2-12/7Ф

ИЖЦ2-15/7Ф
Индикатор жидкокристаллический ИЖЦ2-15/7Ф Серия ИЖЦ2-15/7Ф
Цена 1533,00 руб.
+
Добавить
Применение электросчетчик
Напряжение питания 5 В
Ток потребления 25 мкА
Мультиплекс 4
Размеры 85,0×33,0×14,0 мм
Размеры индикатора ИЖЦ2-15/7Ф

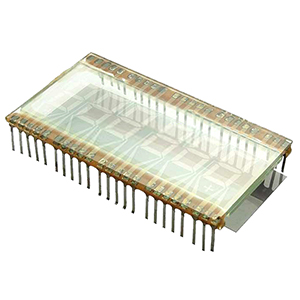

ИЖЦ4-6/7
Индикатор жидкокристаллический ИЖЦ4-6/7Ф Серия ИЖЦ4-6/7
Цена по запросу
+
Добавить
Применение измерительная аппаратура
Напряжение питания 4,5 В
Ток потребления 18 мкА
Количество разрядов 6
Размеры 64,0×35,0×3,3 мм
Размеры индикатора ИЖЦ4-6/7

ИЖЦ5-10/7Ф
Индикатор жидкокристаллический ИЖЦ5-10/7Ф Серия ИЖЦ5-10/7Ф
Цена 328,50 руб.
+
Добавить
Применение автоэлектроника
Напряжение питания 3 В
Ток потребления 10 мкА
Мультиплекс 4
Размеры 40,0×27,5×35,85 мм

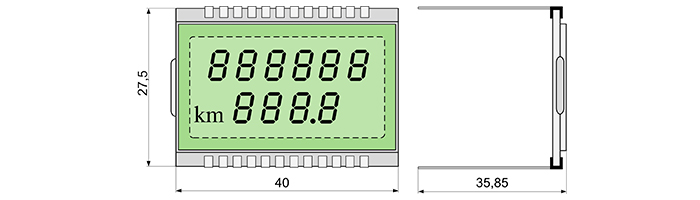

Размеры индикатора ИЖЦ5-10/7Ф

ИЖЦ8-6/7Ф
Индикатор жидкокристаллический ИЖЦ8-6/7Ф Серия ИЖЦ8-6/7Ф
Цена 1095,00 руб.
+
Добавить
Применение электронные весы
Напряжение питания 3,2 В
Ток потребления 10 мкА
Мультиплекс 3
Размеры 71,0×31,5×9,5 мм
Размеры индикатора ИЖЦ8-6/7Ф

ИЖЦ23-4/7Ф
Индикатор жидкокристаллический ИЖЦ23-4/7Ф Серия ИЖЦ23-4/7Ф
Цена 168,50 руб.
+
Добавить
Применение автоэлектроника
Напряжение питания 5 В
Ток потребления 10 мкА
Мультиплекс 4
Размеры 40,0×27,5×35,85 мм
Размеры индикатора ИЖЦ23-4/7Ф

Маркировка ИЖЦ индикаторов:

ИЖЦ 23 - 4 / 7 Ф
ИЖЦ Индикатор Жидкокристаллический Цифровой.
23 Серия жидкокристаллического индикатора.
4 Число цифр.
7 Ширина цифры.
Ф Обозначение производителя.

Устройство и принцип работы ИЖЦ индикаторов:

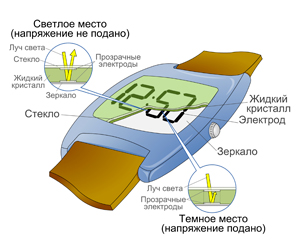

  • Использование ИЖЦ индикатора в часах

    ИЖЦ индикатор в часах

  • Структура ИЖЦ индикатора

    Структура ИЖЦ индикатора
