Припой ПОС 60 c флюсом

Состав сплава Олово 60%
Свинец 39-40%
Температура плавления начальная (solidus) 183°C
жидкость (liquidus) 190°C
Вид изделия проволока

Припой ПОС 60 – оловянно-свинцовый легкоплавкий припой в виде проволоки с флюсом и бруска без флюса. Используется в качестве присадочного материала для закрепления методом пайки нескольких металлических элементов из разных металлов (латунь, сплав с цинковым покрытием, медь и т.п.).

Припой ПОС 60 с флюсом производится в виде проволоки диаметром 0.5 мм, 0.8 мм, 1 мм, 2 мм, 3 мм и содержанием различных флюсов: RA CF10, RMA FC5000, RMA FC5005, RMA HF532, RMA HF533, С6. Формы изделия: катушка массой 250г, 500г и 1000г.

Температура плавления составляет 183°C190°C, что дает возможность точно и тщательно припаивать изделия, которые нельзя подвергать значительному нагреву (требуется соблюдение температурного режима).

Легкоплавкость этого "мягкого" припоя ПОС-60 и содержание флюса гарантирует хорошую растекаемость на рабочей поверхности, тем самым гарантируя качественную пайку с минимальным количеством брака.

Припой вводится небольшими количествами в область стыка соединяемых элементов без разрушения конструкции, обеспечивая надежную фиксацию соединения и возможность проводить ток между соединяемыми элементами.

Химический состав припоя ПОС 60 включает наличие олова (Sn) 60% и свинца (Pb) 39-40%. Для получения специальных свойств в состав оловянно-свинцовых припоев вводят сурьму, кадмий, висмут и другие металлы в соответствии с ГОСТ 21931-76. Благодаря добавлению этих элементов в сплав расширяется его область применения для проведения радиомонтажных работ в любительской и профессиональной практике.

При выборе припоя необходимо ориентироваться на материал соединяемых металлов или сплавов, способ пайки, температурные ограничения, размеры деталей, и другие параметры.

Цена, подробные характеристики, состав, расшифровка маркировки указаны ниже. По запросу предоставляются документы по качеству.

Читать далее

Окончательная цена на припой ПОС 60 с флюсом зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

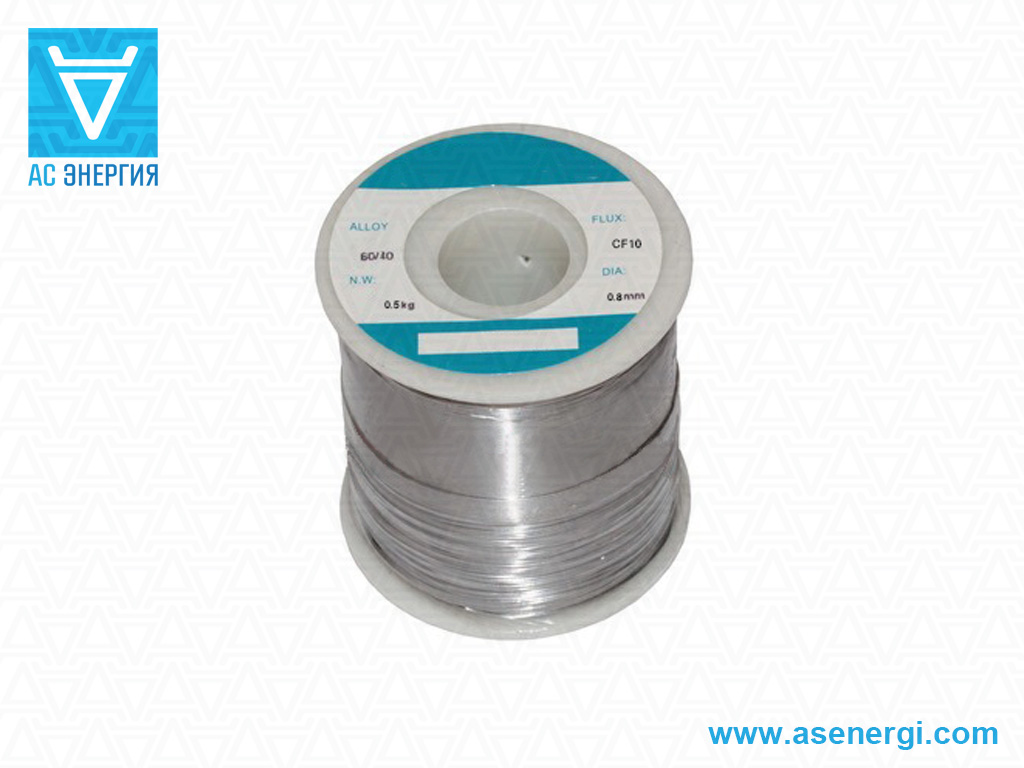

Припой ПОС 60 Прв с флюсом
Фото Серия Диаметр Вес Флюс Цена Форма выпуска
Припой серий ПОС 60 0,5мм 250г катушка ПОС 60 Прв 0.5мм 250г RA flux CF10 катушка Ø 0,5 мм 250 г RA flux CF10 ПОС 60 Прв 0.5мм 250г RA flux CF10 катушка 679,90 руб.
+
Добавить
катушка
Припой серий ПОС 60 0,5мм 250г катушка ПОС 60 Прв 0.5мм 250г RMA flux FC5000 катушка RMA flux FC5000 ПОС 60 Прв 0.5мм 250г RMA flux FC5000 катушка 561,40 руб.
+
Добавить
катушка
Припой серий ПОС 60 0,5мм 250г катушка ПОС 60 Прв 0.5мм 250г RMA flux FC5005 катушка RMA flux FC5005 ПОС 60 Прв 0.5мм 250г RMA flux FC5005 катушка 561,40 руб.
+
Добавить
катушка
Припой серий ПОС 60 0,5мм 250г катушка ПОС 60 Прв 0.5мм 250г RMA flux HF532 катушка RMA flux HF532 ПОС 60 Прв 0.5мм 250г RMA flux HF532 катушка 654,90 руб.
+
Добавить
катушка
Припой серий ПОС 60 0,5мм 250г катушка ПОС 60 Прв 0.5мм 250г RMA flux HF533 катушка RMA flux HF533 ПОС 60 Прв 0.5мм 250г RMA flux HF533 катушка 639,30 руб.
+
Добавить
катушка
Припой серий ПОС 60 0,5мм 500г катушка ПОС 60 Прв 0.5мм 500г RA flux CF10 катушка 500 г RA flux CF10 ПОС 60 Прв 0.5мм 500г RA flux CF10 катушка 1154,00 руб.
+
Добавить
катушка
Припой серий ПОС 60 0,8мм 500г катушка ПОС 60 Прв 0.8мм 500г RA flux CF10 катушка Ø 0,8 мм 500 г RA flux CF10 ПОС 60 Прв 0.8мм 500г RA flux CF10 катушка 1014,00 руб.
+
Добавить
катушка
Припой серий ПОС 60 1,0мм 250г катушка ПОС 60 Прв 1.0мм 250г RA flux CF10 катушка Ø 1,0 мм 250 г RA flux CF10 ПОС 60 Прв 1.0мм 250г RA flux CF10 катушка 530,20 руб.
+
Добавить
катушка
Припой серий ПОС 60 1,0мм 250г катушка ПОС 60 Прв 1.0мм 250г RMA flux FC5000 катушка RMA flux FC5000 ПОС 60 Прв 1.0мм 250г RMA flux FC5000 катушка 633,10 руб.
+
Добавить
катушка
Припой серий ПОС 60 1,0мм 250г катушка ПОС 60 Прв 1.0мм 250г RMA flux HF532 катушка RMA flux HF532 ПОС 60 Прв 1.0мм 250г RMA flux HF532 катушка 538,00 руб.
+
Добавить
катушка
Припой серий ПОС 60 1,0мм 250г катушка ПОС 60 Прв 1.0мм 250г RMA flux HF533 катушка RMA flux HF533 ПОС 60 Прв 1.0мм 250г RMA flux HF533 катушка 538,00 руб.
+
Добавить
катушка
Припой серий ПОС 60 1,0мм 250г катушка ПОС 60 Прв 1.0мм 250г flux C6 катушка flux C6 ПОС 60 Прв 1.0мм 250г flux C6 катушка 538,00 руб.
+
Добавить
катушка
Припой серий ПОС 60 1,0мм 500г катушка ПОС 60 Прв 1.0мм 500г RA flux CF10 катушка 500 г RA flux CF10 ПОС 60 Прв 1.0мм 500г RA flux CF10 катушка 1014,00 руб.
+
Добавить
катушка
Припой серий ПОС 60 1,0мм 1000г катушка ПОС 60 Прв 1.0мм 1000г RA flux CF10 катушка 1000 г ПОС 60 Прв 1.0мм 1000г RA flux CF10 катушка 2012,00 руб.
+
Добавить
катушка
Припой серий ПОС 60 2,0мм 250г катушка ПОС 60 Прв 2.0мм 250г RA flux CF10 катушка Ø 2,0 мм 250 г RA flux CF10 ПОС 60 Прв 2.0мм 250г RA flux CF10 катушка 603,50 руб.
+
Добавить
катушка
Припой серий ПОС 60 2,0мм 500г катушка ПОС 60 Прв 2.0мм 500г RA flux CF10 катушка 500 г ПОС 60 Прв 2.0мм 500г RA flux CF10 катушка 1193,00 руб.
+
Добавить
катушка
Припой серий ПОС 60 2,0мм 1000г катушка ПОС 60 Прв 2.0мм 1000г RA flux CF10 катушка 1000 г ПОС 60 Прв 2.0мм 1000г RA flux CF10 катушка 2105,00 руб.
+
Добавить
катушка
Припой серий ПОС 60 3,0мм 1000г катушка ПОС 60 Прв 3.0мм 1000г RA flux CF10 катушка Ø 3,0 мм 1000 г ПОС 60 Прв 3.0мм 1000г RA flux CF10 катушка 2526,00 руб.
+
Добавить
катушка

Расшифровка обозначений маркировки припоя Прв КР2 ПОС 60 ГОСТ 21931-76:

Припой   Прв   КР   1   ПОС   60   ГОСТ 21931-76
Прв Наименования профильного сортамента:
Прв – проволока,
Т – трубка,
Пт – пруток,
Л – лента,
Пор – порошок.
КР Форма сечения:
КР – круглая,
КВ – квадратная,
ТРГ – трехгранная.
1 Размеры (мм).
ПОС Припой оловянно-свинцовый.
60 Процентное содержание олова.
ГОСТ 21931-76 Обозначение стандарта.

Подробные технические характеристики припоя ПОС 60 с флюсом:

Серия ПОС 60 Прв
Температура плавления начальная solidus 183°C
жидкость liquidus 190°C
Плотность Р(υ) 8,41 г/см3
Удельное электрическое сопротивление ρ 0,139 Ом*мм2
Теплопроводность λ 0,12 ккал/см*с*град
Временное сопротивление разрыву σB 4,3 кГс/мм2
Относительное удлинение δ 46 %
Ударная вязкость αк 3,9 кГс/см2
Твердость по Бриннелю НВ 14 кГс/мм2
Электрическая проводимость Cu% 11,3%

Химический состав припоя ПОС 60 с флюсом:

Основные компоненты, % Доля примесей, %
Sn Pb Sb Cu Bi As Fe Ni S
60 39-40 0,05 0,05 0,01 0,02 0,02 0,02 0,02

Сравнительная таблица отличий технических характеристик в припоях серий ПОС 50, ПОС 60, ПОС 61, ПОС 63, Sn60Pb40

Серия припоя ПОС 50 Sn60Pb40 ПОС 60 ПОС 61 ПОС 63
Температура плавления начальная solidus 183°C
жидкость liquidus 216°C 191°C 190°C 190°C 183°C
Плотность Р(υ) 8 г/см3 8,41 г/см3 8,41 г/см3 8,44 г/см3 8,51 г/см3
Удельное электрическое сопротивление ρ 0,149 Ом*мм2 0,139 Ом*мм2
Теплопроводность λ 0,11 ккал/см*с*град 0,12 ккал/см*с*град
Временное сопротивление разрыву σB 3,6 кгс/мм2 4,3 кгс/мм2
Относительное удлинение δ 50 % 46 %
Ударная вязкость αк 4 кгс/см2 3,9 кгс/см2
Твердость по Бриннелю НВ 14,5 14 14,9
Электрическая проводимость Cu% 10,9 11,3 11,3 11,37 11,5

Чем отличаются припои серий ПОС 50, ПОС 60, ПОС 61, ПОС 63, Sn60Pb40

Главным отличием является % содержания олова в припое. Отсюда и название ПОС 60 – цифра определяет процентное содержание олова в припое 60%, что в свою очередь влияет на температуру полного расплавления припоя (liquidus).

В припоях ПОС 60 и Sn60/Pb40 процентное содержание олова и свинца одинаковое. В сплав добавляют такие элементы, как висмут, железо, сурьма, медь и др., которые влияют на некоторые свойства (растекаемость, смачиваемость и т.п.) в процессе пайки.

К тому же припой Sn60/Pb40 полностью соответствует марке сплава Sn60Pb40Sb по международному стандарту EN 29453, а припой ПОС 60 изготавливается в соответствии с ГОСТ 21931-76.

В связи с тем, что согласно ГОСТ содержание олова может колебаться от 59 до 61%, принято устанавливать температуру полного плавления не 185°C, а 190°C (liquidus). Припой Sn60/Pb40 полностью превращается в жидкость при 191°C (liquidus) (хотя разница в 1°C не имеет большого значения).

Оба припоя проволочного типа и выпускаются с флюсом или без флюса. Разновидности флюсов: RA CF10, RMA FC5000, RMA FC5005, RMA HF532, RMA HF533, С6.

В сравнении с большим выбором флюсов в ПОС 60, припой ПОС 61 выпускается только с канифолью или без канифоли. Оба припоя имеют одинаковую температуру расплавления в жидкость +190°C (liquidus).

ПОС 61 удобен для тех, кто привык паять с применением канифоли и нету необходимости соблюдать строгие требования к процессу.

Припой ПОС 63 по техническим характеристикам схож припоями ПОС 60, 61. Но он считается эвтектическим сплавом, так ближе других находится к эвтектической точке плавления оловянно-свинцовых сплавов. Эвтектической точкой оловянно-свинцовых сплавов считают содержание олова на уровне 61,9%, а у ПОС 63 это значение стремится к 63%. При этом температуры плавления начальная (solidus) и жидкости (liquidus) совпадают: +183°C.

Припой ПОС 50 имеет повышенную температуру расплавления в жидкость +216°C, и допустим к применению там, где не требуется соблюдение точного температурного режима. Так же имеет более темный оттенок, чем у ПОС 61, и при застывании капли имеет слегка шероховатую поверхность.

диаграмма состояний оловянно-свинцовых сплавов серий ПОС 50, ПОС 60, ПОС 61, ПОС 63, Sn60Pb40

Диаграмма состояний оловянно-свинцовых сплавов

Диаграмма показует фазовую структуру и состав оловянно-свинцовых сплавов.

В сплаве образуется:

  • α - твердый раствор, Sn в Pb;
  • β - твердый раствор, Pb в Sn;
  • L - жидкость;
  • liquidus - расплавление припоя в жидкость;
  • solidus - начало плавления припоя.

При эвтектическом составе Sn 61,9% Pb 38,1% и температуре 183°С образуется эвтектика, из сплава выделяются одновременно α и β, минуя область двух фаз. В эвтектической точке растворы растут одновременно и распределяются очень тонко, из-за чего эвтектическая структура получает мелкокристаллический вид.


Особенности применения, свойства и классификация флюсов в припое ПОС 60:

Основное предназначение флюса — разрушение оксидного налета, который образуется в процессе пайки или эксплуатации, негативно влияющий на процесс соединения (пайки).

Технология пайки зависит от анализа свойств материала и правильности подготовки деталей. Правильно подобранный флюс в припое ПОС 60 гарантирует качественную спайку без возможных осложнений в дальнейшей эксплуатации.

Преимущества содержания флюса в припое:

  • Малое количество остатков на поверхности печатного узла;
  • Высокая скорость пайки и смачиваемость;
  • Оптимальная температура плавления – 150°С;
  • Устойчивость к образованию коррозии;
  • Низкое содержание вредных веществ, приятный запах;
  • Качество, экономичность.

Основной недостаток применения некоторых типов флюса в припое – гигроскопичность. Это может привести к ржавлению мест пайки.

Классификация флюсов в припое ПОС 60

Тип «RMA» (rosin mild activated – слегка активированная канифоль) – группа смолосодержащих флюсов с активаторами: органическими кислотами или их соединениями. Эти флюсы обладают более высокой активностью по сравнению с типом R. В процессе пайки активаторы испаряются без остатка. Но процесс пайки должен быть гарантированно завершен полным испарением активаторов.

Тип «RA» (rosin activated – активированная канифоль) – данный вид флюса отличается более высокой активностью по сравнению с RMA флюсами. Флюс не требует отмывки, поскольку его остатки не проявляют видимой коррозионной активности.

RA CF 10 канифольный флюс

CF-10 является активированной формулой канифоли. Высокая мобильность и быстрый эффект смачивания позволяет использовать его в быстрой производственной линии пайки. Шлаки этого флюса неагрессивные и не токопроводящие при нормальных условиях эксплуатации. При воздействии температуры 40°С и 90-95% относительной влажности в течение 96 часов не проявляет признаков коррозии, вызванных шлаками флюса. При необходимости, шлаки флюса могут быть удалены специальным раствором.

Технические характеристики флюса RA CF10
Классификация Тип RA по QQ-S-571
Плотность при 25°C 1,08 грамм/см3
Водостойкость 56000 ом-см
Растекаемость >90%
Содержание хлоридов 0,7%
Тест медного зеркала проходит
Кислотное число 161

RMA FC5000 и RMA FC5005 безотмывочные флюсы без галогенов

RMA FC5000, FC5005 являются безотмывочными флюсами без галогенов. Используются для пайки электронных узлов и компонентов с маленьким размером. В этих флюсах применяются химические вещества высокой чистоты и материалы, не имеющие галогенов. После применения флюса FC5000 остается бесцветный прозрачный шлак, а после применения флюса FC5005 остается минимальное количество желтоватого шлака. В этом и есть разница между флюсами. Оба шлака некорродирующие и проявляют отличные электрические и теплоизоляционные свойства. Настоятельно рекомендуются для использования в безотмывочной среде, тем самым сокращая затраты процесса.

Технические характеристики флюсов FC5000 FC5005
Классификация Тип RMA
Плотность при 25°C 0,866 грамм/см3
Тест на хромирование серебром безгалогенов
Водостойкость >1x104 ом-см
Электромиграция >1x1010 ом
Тест на разбрызгивание 0.06% 0.07%
Тест медного зеркала проходит
Поверхностное сопротивление изоляции >1x1012
Внешний вид шлака прозрачный желтоватый оттенок
Физическое состояние шлака сухой

RMA HF532 и RMA HF533 безотмывочные флюсы без галогенов

RMA HF532, HF533 являются уникальными канифольными флюсами согласно спецификации DIN 8511, а также немецкому стандарту Тип F-SW32. HF-532 и HF-533 – канифоль высококачественная очищенная с органическими веществами, не содержащие галогенов, уникальными свойствами которых является объединение в связи при повышении температуры в процессе пайке. Эти флюсы не вызывают коррозии и оставляют минимальное количество сухого не липкого шлака, который проявляет хорошие изоляционные свойства. Флюс HF 533 применяют там, где не чистый шлак не является приемлемым с эстетичной точки зрения. Удаление шлака не требуется в устройствах, где температура в процессе эксплуатации не превышает 65°C (точка плавления канифоли).

Технические характеристики флюсов HF533 HF532
Классификация Тип RMA
Плотность при 25°C 1,08 грамм/см3
Водостойкость 1x104 ом-см
Содержание хлоридов Нет
Тест медного зеркала проходит
Поверхностное сопротивление изоляции >1x1012 >1x1013

Флюс C6 водорастворимый

C6 является "нейтральным" водорастворимым органическим флюсом. Флюс частично растворяется во время высокой температуры при пайке. Шлак данного флюса может сохранятся на рабочей поверхности, не приводит к коррозии в течении нескольких часов. Это главное отличие в сравнении с эквивалентным количеством флюса органической кислоты, который требует незамедлительной промывки от остатков флюса. Но сборка печатных плат должна предусматривать применение органический флюсов и промывку от шлаков водой.

Технические характеристики флюса С6
Физическое состояние как воск
Цвет молочный
Растекаемость >95%
Тест медного зеркала проходит (после отмывки)
Поверхностное сопротивление изоляции 1x1010 ом (после отмывки)
Значение pH 7.0

Техника безопасности при работе с флюс содержащим припоем ПОС 60

При использовании проволочного припоя ПОС 60 с любым из выше перечисленных флюсов необходимо использовать вентиляцию для удаления паров флюса из рабочей зоны. После паяльных работ с флюсом тщательно мойте руки водой с мылом.

Павел 01.10.2020 в 14:35
0
Здравствуйте. Три вопроса по припою ПОС 63 Ø0.8 мм 500 г с флюсом RA flux CF10:
​​​​​​​Процентное содержание флюса?
Чем удалять (это обязательно) остатки флюса — спиртом или какой-то спец.жидкостью, типа для флюсов, не требующих отмывки, вроде щелочи?
​​​​​​Страна происхождения?
Александр 01.10.2020 в 23:24
0
Добрый день.
1. Содержание флюса в прутке Ø0.8 мм - 1,5±5%.
2. Флюс RA CF10 является активированной формулой канифоли и подпадает под категорию полярных органических соединений. Органические кислоты (канифоль и активаторы) и продукты разложения флюса смываются полярными растворителями, например, спиртом.
3. Страну происхождения уточняйте при заказе.
