Светодиоды КИПД, КИПМ

Светодиоды КИПД, КИПМ

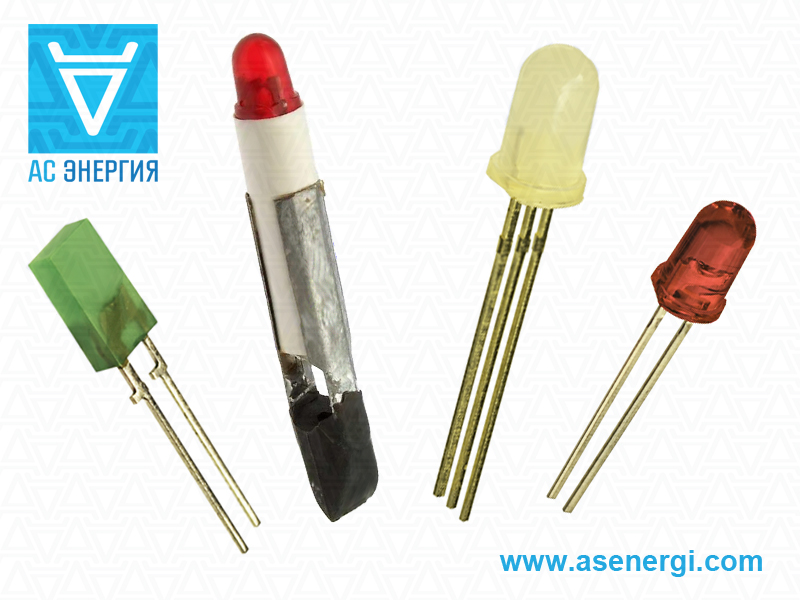

Cветоизлучающие (СИД) диоды КИПД, КИПМ – полупроводниковые источники света с прямым напряжением от 1,8В до 3,0В и силой прямого тока от 5мА до 30мА. Сила света при этом в зависимости от номинала варьируется от 0,1мкд до 80мкд.

Широко распространены и другие названия светодиодов: индикаторные светодиоды, светоизлучающие индикаторы, круглые DIP светодиоды (Dual In-line Package), DIL светодиоды (Dual In-Line – "в два ряда"), LED светодиоды (Light Emitting Diode).

Следует отметить "вольтажные" (КИПД43, КИПД52) и "токовые" (КИПД51) светодиоды. Светодиоды КИПД43 предназначены для эксплуатации в цепях переменного тока (напряжение от до 60В), КИПД52 – в цепях постоянного тока (напряжение 24В). КИПД51 предназначены для эксплуатации в цепях переменного тока 70мА, ток при этом задаётся внешним ограничительным резистором.

Светодиоды КИПД, КИПМ представлены несколькими вариантами цветового свечения: красный, желтый, зеленый. Светодиоды серии КИПД18 двухцветные (два катодных вывода и один общий анодный).

Изготавливаются в пластмассовом корпусе с оптически прозрачным или диффузно-рассеивающим окрашенным компаундом. Вывода однонаправленные радиальные, гибкие, проволочного типа. Анодный вывод немного длиннее, иногда утолщенный, а катодный вывод может маркироваться небольшим срезом корпуса.

При подключении необходимо соблюдать полярность. Также запрещено подключать светодиоды напрямую к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный токоограничивающий резистор, что распространяется и на параллельное включение.

Монтаж осуществляется по THT-технологии (выводы монтируются непосредственно в сквозные отверстия печатной платы) с помощью пайки.

Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -60°С. Угол свечения от 20° (направленного типа излучения) до 200° (рассеянного типа излучения). Срок службы не менее 15 000 ч.

Светодиоды КИПД, КИПМ применяются в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки: светодиодные лампы, светильники, индикаторы приборной панели, наружная реклама, автодорожные знаки, светофоры, интерьерное оформление зданий и многое другое.

Более подробные характеристики, расшифровка маркировки, габаритные размеры с указанием цоколёвки полярности светодиодов КИПД, КИПМ указаны ниже.

Гарантийный срок работы поставляемых нашей компанией светодиодов КИПД, КИПМ составляет 2 года, что подкрепляется соответствующими документами по качеству.

Читать далее

Окончательная цена на светоизлучающие диоды КИПД, КИПМ зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Светодиоды КИПД02 с рассеянным излучением (овальные 4×2,5 мм)
Размеры светодиодов КИПД02 Прямой ток, IF 5 мА
Угол излучения 120°
Диапазон рабочих температур -60°С – +70°С
Серия Цена Цвет
свечения
Цвет
корпуса
Длина
волны, λ
Сила
света, IV
Прямое
напряжение, VF
КИПД02А-1К по запросу
+
Добавить
красный прозрачный 655-680 нм 0,4 мкд 1,8 В
КИПД02Б-1К 14,70 руб.
+
Добавить
красный прозрачный 655-680 нм 0,9 мкд 1,8 В
КИПД02В-1Л 11,47 руб.
+
Добавить
зеленый прозрачный 555-573 нм 0,25 мкд 2,5 В
КИПД02Г-1Л по запросу
+
Добавить
зеленый прозрачный 555-573 нм 0,5 мкд 2,5 В
КИПД02Д-1Ж по запросу
+
Добавить
желтый прозрачный 690-710 нм 0,25 мкд 2,5 В
КИПД02Е-1Ж по запросу
+
Добавить
желтый прозрачный 690-710 нм 0,65 мкд 2,5 В

Светодиоды КИПД05 с рассеянным излучением (круглые 5 мм)
Размеры светодиодов КИПД05 Прямой ток, IF 5 мА
Угол излучения 120°
Диапазон рабочих температур -60°С – +70°С
Серия Цена Цвет
свечения
Цвет
корпуса
Длина
волны, λ
Сила
света, IV
Прямое
напряжение, VF
КИПД05А-1К по запросу
+
Добавить
красный прозрачный 655-680 нм 0,2 мкд 1,8 В
КИПД05Б-1Л по запросу
+
Добавить
зеленый прозрачный 555-573 нм 0,1 мкд 2,5 В
КИПД05В-1Ж по запросу
+
Добавить
желтый прозрачный 690-710 нм 0,1 мкд 2,5 В

Двухцветные светодиоды КИПД18 (круглые 5 мм)
Размеры светодиодов КИПД18 Прямой ток, IF 10 мА
Угол излучения 100°
Диапазон рабочих температур -60°С – +70°С
Серия Цена Цвет
свечения
Цвет
корпуса
Длина
волны, λ
Сила
света, IV
Прямое
напряжение, VF
КИПД18А-М по запросу
+
Добавить
красный/зеленый белый с диспергатором 655/567 нм 1/1 мкд 2,4/2,4 В
КИПД18Б-М по запросу
+
Добавить
красный/зеленый белый с диспергатором 655/567 нм 3/3 мкд 2,4/2,4 В
КИПД18В-М по запросу
+
Добавить
красный/зеленый белый с диспергатором 655/567 нм 5/5 мкд 2,4/2,4 В
КИПД18Г-М по запросу
+
Добавить
красный/зеленый белый с диспергатором 655/567 нм 8/8 мкд 2,4/2,4 В
КИПД18Д-М по запросу
+
Добавить
красный/зеленый белый с диспергатором 655/567 нм 10/10 мкд 2,4/2,4 В
КИПД18Е-М по запросу
+
Добавить
красный/зеленый белый с диспергатором 655/567 нм 15/15 мкд 2,4/2,4 В
КИПД18Ж-М по запросу
+
Добавить
красный/зеленый белый с диспергатором 655/567 нм 20/20 мкд 2,4/2,4 В

Светодиоды КИПД21 (круглые 5 мм)
Размеры светодиодов КИПД21 Прямой ток, IF 20 мА
Угол излучения 100°
Диапазон рабочих температур -60°С – +70°С
Серия Цена Цвет
свечения
Цвет
корпуса
Длина
волны, λ
Сила
света, IV
Прямое
напряжение, VF
КИПД21А-К1 по запросу
+
Добавить
красный красный с диспергатором 625 нм 5 мкд 2,2 В
КИПД21Б-К1 по запросу
+
Добавить
красный красный с диспергатором 625 нм 10 мкд 2,2 В
КИПД21В-К1 по запросу
+
Добавить
красный красный с диспергатором 625 нм 30 мкд 2,2 В
КИПД21Г-К1 4,80 руб.
+
Добавить
красный красный с диспергатором 625 нм 50 мкд 2,2 В
КИПД21Д-К1 по запросу
+
Добавить
красный красный с диспергатором 625 нм 80 мкд 2,2 В

Светодиоды КИПД31 излучающие (круглые 2,4 мм)

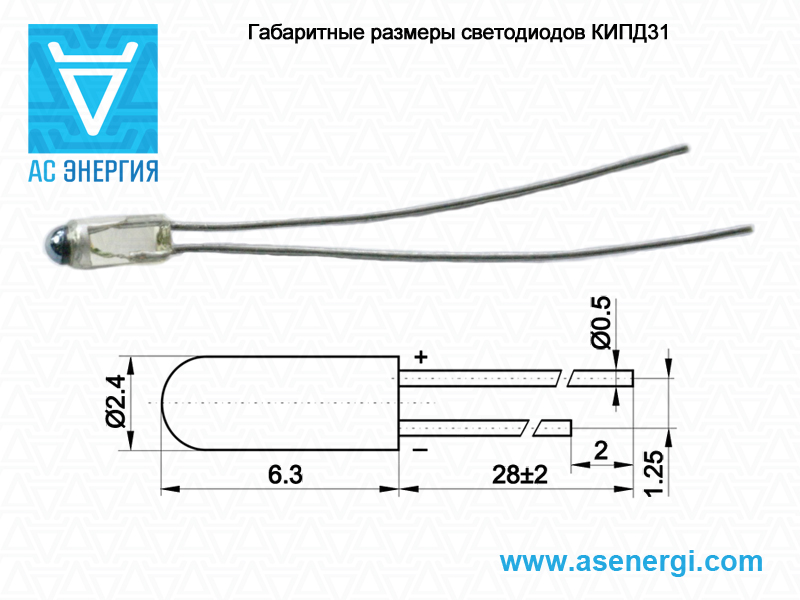

Размеры светодиодов КИПД31 Прямой ток, IF 10 мА
Угол излучения 20°
Диапазон рабочих температур -60°С – +85°С
Серия Цена Цвет
свечения
Цвет
корпуса
Длина
волны, λ
Сила
света, IV
Прямое
напряжение, VF
КИПД31А-К по запросу
+
Добавить
красный прозрачный 650-670 нм 0,5 мкд 2,0 В
КИПД31Б-К 6,87 руб.
+
Добавить
красный прозрачный 650-670 нм 1,0 мкд 2,0 В
КИПД31В-К по запросу
+
Добавить
красный прозрачный 650-670 нм 2,0 мкд 2,0 В

Светодиоды КИПД36 излучающие (круглые 8 мм, 10 мм)
Размеры светодиодов КИПД36 Прямой ток, IF 20, 30 мА
Угол излучения 20°
Диапазон рабочих температур -60°С – +70°С
Серия Цена Цвет
свечения
Цвет
корпуса
Длина
волны, λ
Сила
света, IV
Прямое
напряжение, VF
КИПД36А-К 18,34 руб.
+
Добавить
красный красный 660 нм 10,0 мкд 2,0 В
КИПД36Б-К 13,76 руб.
+
Добавить
красный красный 660 нм 15,0 мкд 2,0 В
КИПД36Г-Л по запросу
+
Добавить
зеленый зеленый 565 нм 10,0 мкд 2,8 В
КИПД36Д1-Ж 13,76 руб.
+
Добавить
желтый желтый 590 нм 7,0 мкд 3,0 В
КИПД36Е1-Ж 13,76 руб.
+
Добавить
желтый желтый 590 нм 15,0 мкд 3,0 В
КИПД36А2-К 18,34 руб.
+
Добавить
красный красный 660 нм 12,0 мкд 2,0 В

Светодиоды КИПД66 излучающие (круглые 3 мм)
Размеры светодиодов КИПД66 Прямой ток, IF 10 мА
Угол излучения 100°
Диапазон рабочих температур -60°С – +70°С
Серия Цена Цвет
свечения
Цвет
корпуса
Длина
волны, λ
Сила
света, IV
Прямое
напряжение, VF
КИПД66А-К по запросу
+
Добавить
красный красный c диспергатором 655 нм 1,0 мкд 2,0 В
КИПД66Б-К по запросу
+
Добавить
красный красный c диспергатором 655 нм 2,5 мкд 2,0 В
КИПД66В-К по запросу
+
Добавить
красный красный c диспергатором 655 нм 4,0 мкд 2,0 В

Светодиоды КИПМ01 (прямоугольные 2х5 мм)

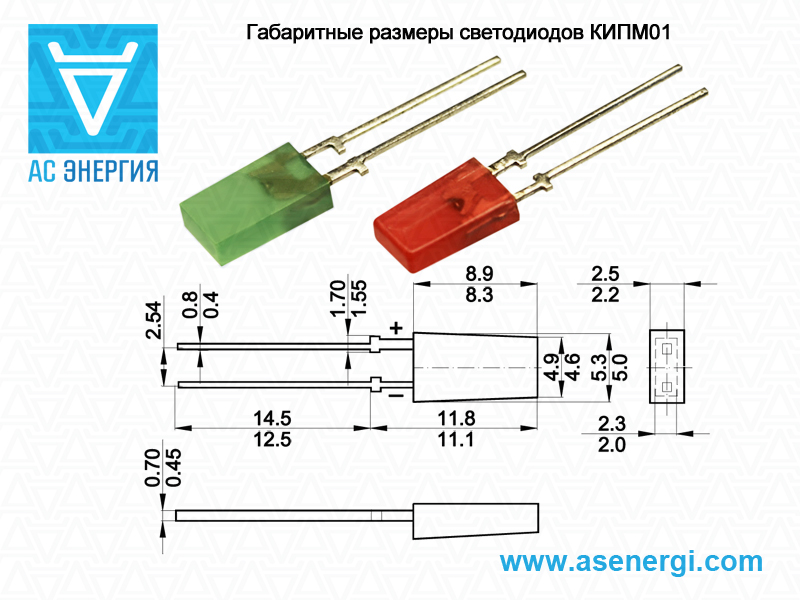

Размеры светодиодов КИПМ01 Прямой ток, IF 10, 20 мА
Угол излучения 200°
Диапазон рабочих температур -60°С – +70°С
Серия Цена Цвет
свечения
Цвет
корпуса
Длина
волны, λ
Сила
света, IV
Прямое
напряжение, VF
КИПМ01А-1К по запросу
+
Добавить
красный красный c диспергатором 655 нм 0,4 мкд 2,0 В
КИПМ01Б-1К 6,87 руб.
+
Добавить
красный красный c диспергатором 655 нм 1,0 мкд 2,0 В
КИПМ01В-1Л 4,59 руб.
+
Добавить
зеленый зеленый c диспергатором 567 нм 0,4 мкд 2,8 В
КИПМ01Г-1Л 4,59 руб.
+
Добавить
зеленый зеленый c диспергатором 567 нм 1,0 мкд 2,8 В

Маркировка светодиодов:

КИПД36 А 2 - 1 К
КИПД36 Шифр разработки.
А Группа по силе света: А, Б, В, Г, Д, Е, Ж.
2 Вариант конструктивного исполнения.
1 Группа по углу излучения.
К Цвет свечения:  Ж - желтый,  К - красный,  Л - зеленый,  М - двухцветные.

"Вольтажные" светодиоды КИПД43, КИПД52

Светодиоды КИПД43 "вольтажные"

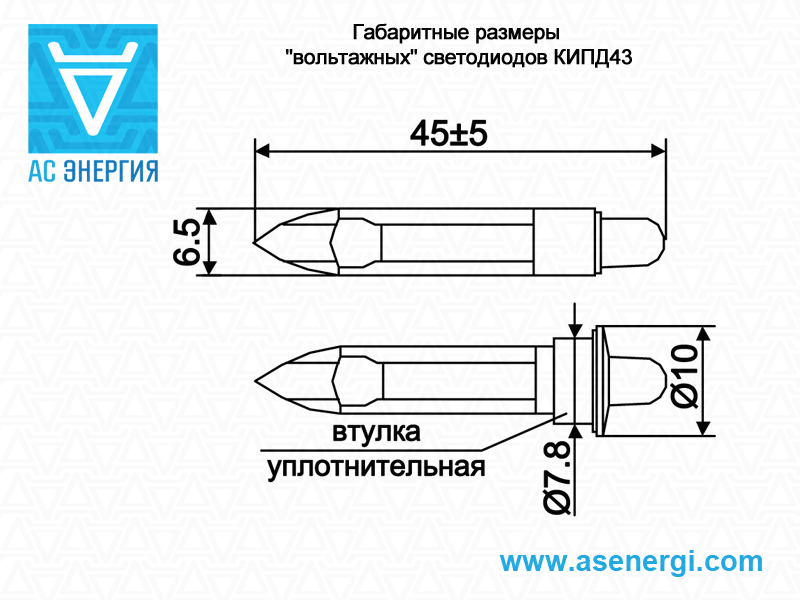

Размеры вольтажных светодиодов КИПД43 Род тока переменный
Угол излучения 30°
Диапазон рабочих температур -60°С – +70°С
Наработка на отказ, не менее 50 000 ч
Фото Серия Цена Цвет
свечения
Цвет
корпуса
Сила
света
Рабочее
напряжение
Вольтажный красный светодиод КИПД43А-2К КИПД43А-2К 45,86 руб.
+
Добавить
красный красный 2,5 мкд 6 В

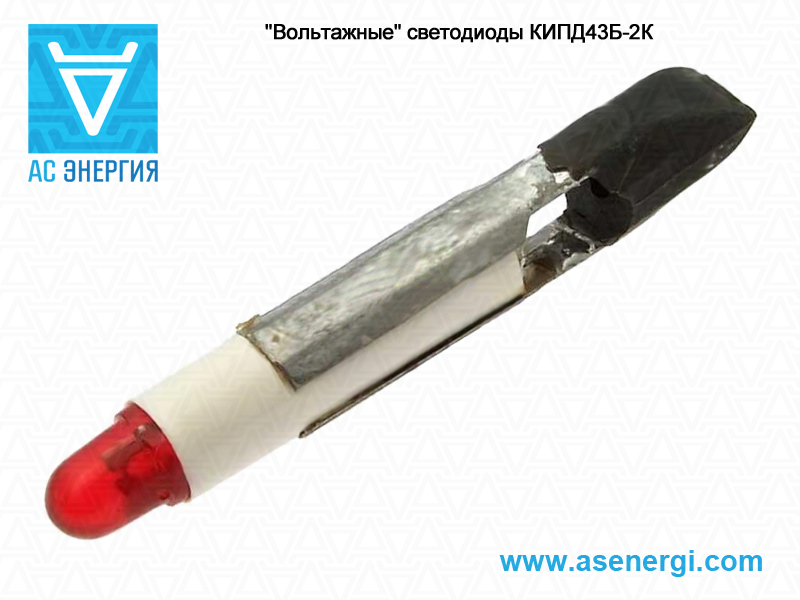

Вольтажный красный светодиод КИПД43Б-2К КИПД43Б-2К 45,86 руб.
+
Добавить
красный красный 2,5 мкд 12 В
Вольтажный зеленый светодиод КИПД43Б-2Л КИПД43Б-2Л 45,86 руб.
+
Добавить
зеленый зеленый 1,0 мкд
Вольтажный красный светодиод КИПД43В-2К КИПД43В-2К по запросу
+
Добавить
красный красный 2,5 мкд 24 В

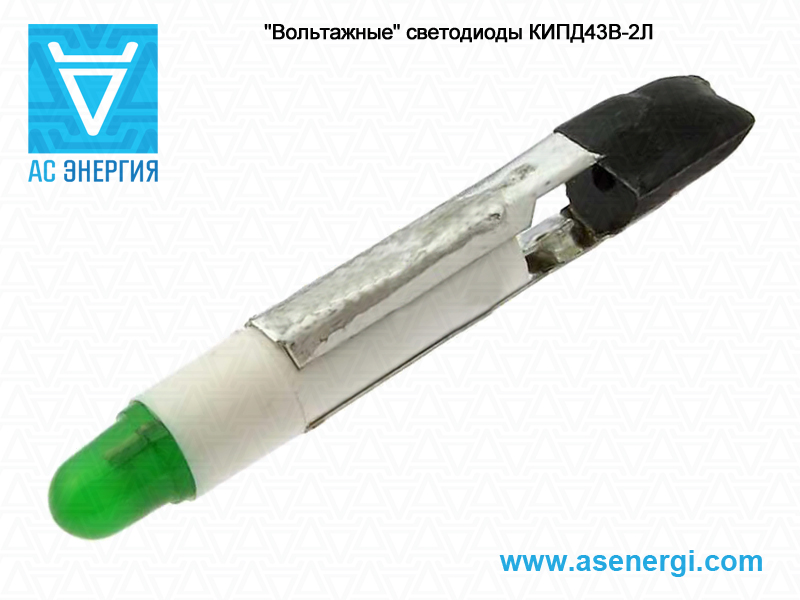

Вольтажный зеленый светодиод КИПД43В-2Л КИПД43В-2Л по запросу
+
Добавить
зеленый зеленый 1,0 мкд
Вольтажный желтый светодиод КИПД43Г-2Ж КИПД43Г-2Ж по запросу
+
Добавить
желтый желтый 2,5 мкд 48 В
Вольтажный красный светодиод КИПД43Г-2К КИПД43Г-2К по запросу
+
Добавить
красный красный 2,5 мкд
Вольтажный желтый светодиод КИПД43Д-2Ж КИПД43Д-2Ж 45,86 руб.
+
Добавить
желтый желтый 2,5 мкд 60 В
Вольтажный красный светодиод КИПД43Д-2К КИПД43Д-2К по запросу
+
Добавить
красный красный 2,5 мкд
Вольтажный зеленый светодиод КИПД43Д-2Л КИПД43Д-2Л по запросу
+
Добавить
зеленый зеленый 1,0 мкд

Светодиоды КИПД52 "вольтажные"
Размеры вольтажных светодиодов КИПД52 Род тока постоянный
Угол излучения 20°
Диапазон рабочих температур -60°С – +70°С
Наработка на отказ, не менее 50 000 ч
Фото Серия Цена Цвет
свечения
Цвет
корпуса
Сила
света
Рабочее
напряжение
Вольтажный красный светодиод КИПД52В-1К КИПД52В-1К по запросу
+
Добавить
красный прозрачный 20-35 мкд 24 В

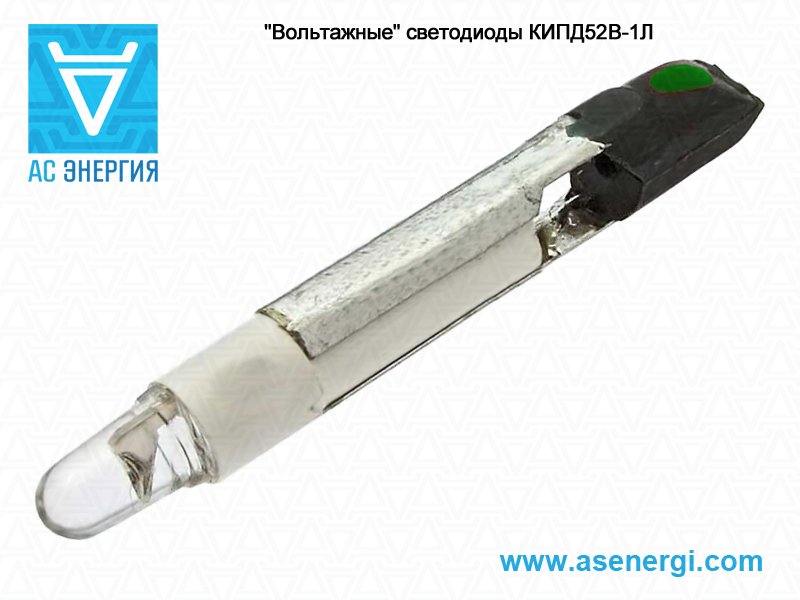

Вольтажный зеленый светодиод КИПД52В-1Л КИПД52В-1Л по запросу
+
Добавить
зеленый прозрачный 10-35 мкд

Маркировка "вольтажных" светодиодов серии КИПД43, КИПД52:

КИПД52 В - 1 Л
КИПД52 Шифр разработки.
В Группа по напряжению:  А - 6 В,  Б - 12 В,  В - 24 В,  Г - 36 В,  Д - 60 В.
1 Род тока:  1 - постоянный,  2 - переменный.
Л Цвет свечения:  Ж - желтый,  К - красный,  Л - зеленый.

"Токовые" светодиоды КИПД51

Светодиоды КИПД51 "токовые"

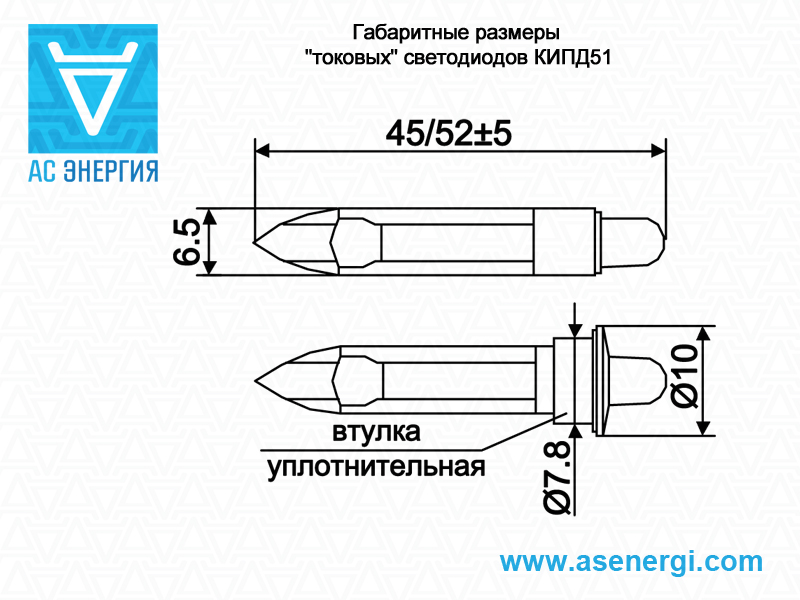

Размеры токовых светодиодов КИПД51 Род тока переменный
Угол излучения 30°
Диапазон рабочих температур -60°С – +70°С
Наработка на отказ, не менее 50 000 ч
Фото Серия Цена Цвет
свечения
Цвет
корпуса
Сила
света
Рабочий
ток*
Токовый красный светодиод КИПД51В-2К КИПД51В-2К 45,86 руб.
+
Добавить
красный красный 5,0 мкд 70 мА
Токовый зеленый светодиод КИПД51В-2Л КИПД51В-2Л 46,63 руб.
+
Добавить
зеленый зеленый 2,0 мкд
Токовый красный светодиод КИПД51В1-2К КИПД51В1-2К 46,63 руб.
+
Добавить
красный красный 5,0 мкд 70 мА
Токовый зеленый светодиод КИПД51В1-2Л КИПД51В1-2Л 23,93 руб.
+
Добавить
зеленый зеленый 2,0 мкд

*Примечание: ток через индикатор задаётся внешним ограничительным резистором. Например, при рабочем напряжении 220 В и токе 70 мА используется резистор 3,3кОм ≥ 20Вт.

Маркировка "токовых" светодиодов серии КИПД51:

КИПД51 В 1 - 2 Л
КИПД51 Шифр разработки.
В Группа по рабочему току: 70 мА.
1 Вариант исполнения по длине:  без цифры - 45±5 мм,  1 - 52±5 мм.
2 Угол излучения:  2 - 30°.
Л Цвет свечения:  К - красный,  Л - зеленый.
Владимир 12.09.2019 в 10:18
498
Прошу Вас уточнить параметр двухцветного светодиода 5RG 500-1000mcd 2-3.4V (красный-зелёный)= с общим катодом или с общим анодом.
Максим 12.09.2019 в 12:14
13
Здравствуйте. Двухцветные светодиоды 5 RG - с общим анодом.
Марина 09.10.2019 в 18:26
8
Здравствуйте, а вы можете сделать прибор на заказ?
Максим 10.10.2019 в 10:50
5
Конструированием приборов под заказ не занимаемся.
Виктор 05.11.2019 в 16:13
2
Почему отсутствует возможность скачать данные на изделия (datasheet) в формате PDF ?
Максим 06.11.2019 в 11:08
4
Скачивать PDF даташиты (datasheet) - такая возможность есть на некоторых страницах, например "Блоки питания для светодиодов", "Амперметры цифровые DP3, DP6".
Сергей 24.05.2020 в 11:29
4
Здравствуйте. У меня есть 2 прозрачных светодиода диаметром 10 мм, но на них нет вообще никаких обозначений. Светят просто ярким белым светом. Можно ли как-то узнать их параметры и какое напряжение нужно для них использовать? Для проверки я просто подключал их к аккумулятору 18650, на момент проверки выдававшему 4 вольта. Подключал кратковременно, чтобы диоды не сгорели.
25.05.2020 в 16:45
-1
Добрый день. Такими данными не располагаем.
123 19.11.2020 в 06:38
-5
Здравствуйте. есть светодиоды КИПД 154А92 ?
19.11.2020 в 09:25
0
Добрый день. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Екатерина 26.01.2021 в 10:47
-1
Здравствуйте!
Подскажите пожалуйста по светодиодному индикатору КИПД 125-1 Мал24.
Для 27В подойдет? Подскажите значения прямого падения напряжения на светодиоде в нормальном режиме и номинального тока светодиода при нормальном режиме свечения.
Не смогла найти эту информацию.
26.01.2021 в 11:37
2
Добрый день. Рабочее напряжение для светодиода КИПД 125-1 МАЛ24 – 24-28 В. По параметрам подсказать не можем, светодиоды КИПД 125-1 МАЛ24 на сайте не представлены.
Дмитрий 31.05.2023 в 12:45
1
Добрый день! Подскажите, светодиод КИПД18 с общим анодом или катодом?

ОтменитьОставить комментарий, написать отзыв:

Здесь Вы можете задать уточняющий вопрос о технических особенностях продукции или оставить отзыв о компании.

Также приглашаем Вас участвовать здесь в обсуждении вопросов по электротехнике и электронике, делиться своим опытом, знаниями, высказывать своё мнение, точку зрения.

Коммерческие запросы отправляйте через корзину или на электронную почту (не сюда).


Рекомендуем посмотреть:



Теги: светодиоды кипд, индикаторы кипд, кипд 66, лампа кипд, светодиоды кипд 43в, кипд 51в 2л т 1, кипд 51в 2л т 1 220b, кипд 52, кипд 43, кипд 21, кипд 18, кипд 02, кипд 05, кипд 31, кипд 43б1 ж прайс, кипд 66г л изготовитель, купить кипд 52д, кипд 51в 2л т 1 220b спб, кипд 51в 2л т 1 220b купить, лампа сигнальная кипд 43 в 2 л, кипд 66 вк, индикатор кипд 66 т к, кипм, кипд 21 характеристики, кипд21б, кипд 21 м2 л, кипд21б ж, кипд 43в 2к, кипд 43д 2ж, кипд 43в 2к светодиодный индикатор, кипд 43в 2л, кипд 43в 2ж, кипд 43в, кипд42, кипд 51, кипд 52 цена, кипд 52в к 1, кипд 51 цена, кипд51в, кипд 52 купить, кипд51в 2к т 1, кипд 66 ту, кипд 66 характеристики, кипд 66 технические условия, кипд 66в к, индикатор кипд, индикатор кипд 66, кипд 18а м, протон кипд, светодиод кипд, светодиод кипд 66, индикатор светодиодный кипд, лампа светодиодная кипд, кипд 18 ту, светодиод кипд 21, кипд66в к, кипм светодиоды, кипм что это, индикатор кипм, кипд кипм, лампа кипм, светодиоды кипм, кипм 01, светодиоды 12 вольт, свет светодиоды, led светодиоды, светодиодный светодиоды, зеленые светодиоды, красные, желтые, белые, светодиоды 12v, двухцветные светодиоды, светодиоды 5мм, 2мм, 3 мм, светодиод 24 вольта. Купить оптом и в розницу, доставка по России ТК «Деловые Линии» и «СДЭК» - Москва (МСК), Санкт-Петербург (СПБ), Екатеринбург (ЕКБ), Новосибирск, Нижний Новгород, Ростов-на-Дону, Воронеж, Челябинск, Казань, Пермь, Краснодар, Уфа, Красноярск, Самара, Саратов, Омск, Ярославль, Чебоксары, Ставрополь, Рязань, Ижевск, Пенза, Тула, Томск, Иркутск, Тюмень, Калининград, Киров, Тольятти, Брянск, Волгоград, Новокузнецк, Тверь, Смоленск, Барнаул, Калуга, Владивосток, Кемерово, Липецк, Ульяновск, Владимир, Мытищи, Хабаровск, Оренбург, Орёл, Иваново, Курск, Саранск, Белгород, Йошкар-Ола, Мурманск, Тамбов, Великий Новгород, Люберцы, Сургут, Петрозаводск, Астрахань, Кострома, Подольск, Набережные Челны, Сочи, Сергиев Посад, Вологда, Архангельск, Курган, Старый Оскол, Чита, Серпухов, Миасс, Красногорск, Нижний Тагил, Королёв, Магнитогорск, Одинцово, Волжский, Балашиха, Химки, Махачкала, Череповец, Раменское, Псков, Великие Луки, Улан-Удэ, Пушкино, Новочеркасск, Обнинск, Таганрог, Вяземский, Нижневартовск, Северодвинск, Дубна, Арзамас, Пятигорск, Благовещенск, Жуковский, Ивантеевка, Волгодонск, Бийск, Щелково, Фрязино, Бердск, Абакан, Коломна, Рыбинск, Муром, Нальчик, Новороссийск, Сыктывкар, Южно-Сахалинск, Ковров, Долгопрудный, Домодедово, Стерлитамак, Ангарск, Чехов, Ухта, Каменск-Уральский, Котельники, Владикавказ, Ногинск, Братск, Гатчина, Александров, Железногорск, Железногорск, Истра, Павлово, Петропавловск-Камчатский, Ступино, Якутск, Воскресенск, Дмитров, Димитровград, Малоярославец, Саров, Озёрск, Туапсе, Альметьевск, Выборг, Балаково, Северск, Алексин, Магадан, Электросталь, Армавир, Норильск, Лобня, Апатиты, Нефтекамск, Глазов, Ейск, Электроугли, Дзержинск, Кстово, Новомосковск, Сарапул, Комсомольск-на-Амуре, Орск, Нижнекамск, Невинномысск, Нефтеюганск, Клинцы, Видное, Орехово-Зуево, Энгельс, Новоуральск, Лыткарино, Березники, Каменск-Шахтинский, Сафоново, Новочебоксарск, Новый Уренгой, Междуреченск, Кирово-Чепецк, Елец, Салават, Сызрань, Сосновый Бор, Тихвин, Покров, Прокопьевск, Дзержинский, Железнодорожный, Красноармейск, Солнечногорск, Чайковский, Находка, Воркута, Россошь, Луховицы, Наро-Фоминск, Выкса, Всеволожск, Ревда, Усть-Илимск, Белореченск, Дедовск, Клин, Реутов, Руза, Балахна, Уссурийск, Бахчисарай, Ржев, Сортавала, Красноярск, Новорильск



Выбранные товары:

^
