Тумблеры четырехполюсные KN3(B)-403A, ON-OFF-ON с фиксацией, 250В 10А, под винт
Тумблеры четырехполюсные серии KN3(B)-403A предназначены для коммутации цепей сигнализации, питания и управления с напряжением до 250 Вольт и силой тока до 10А. Тип механизма переключения тумблера – рычажный, количество контаков - 12, количество положений - 3. Степень защиты, обеспечиваемый корпусом – IP40, выводов – IP00. Алгоритм работы тумблеров KN3(B)-403A с фиксацией, ON-OFF-ON. Тип выводов – под винт.
Монтаж в отверстии панели осуществляется с помощью резьбового соединения, посадочный диаметр Ø12 мм.
Для пылевлагозащиты на тумблер дополнительно может устанавливаться защитный колпачок – протектор. Для обозначения положения рычага используется пластина.
Основные характеристики, расшифровка маркировки, габаритные и установочные размеры тумблеров четырехполюсных серии KN3(B)-403A, указаны ниже.
Наша компания гарантирует качество и работу тумблеров KN3(B)-403A в течение 1 года с момента их приобретения, а также предоставляются паспорта качества.
Окончательная цена на тумблеры четырехполюсные серии KN3(B)-403A зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Технические характеристики тумблеров четырехполюсные серии KN3(B)-403A:
| Тип | Четырехполюсные | |||
| Номинальное напряжение | 250 В | |||
| Номинальная сила тока | 10 А | |||
| Алгоритм работы | ON-OFF-ON, с фиксацией | |||
| Контактное сопротивление | 50 мОм | |||
| Сопротивление изоляции | 1000 МОм (при Uисп.dc=500 В) | |||
| Диэлектрическая прочность | 1500 В (50 Гц / 1 мин) | |||
| Наработка | не менее 10000 переключений | |||
| Контактная группа | 4PDT 12P | |||
| Вид контактов | под пайку | |||
| Рабочая температура | от -25 до 70°C | |||
| Размер установочного отверстия | Ø12,2 мм | |||
| Габаритные размеры | 33,6 х 37 х 56,2 мм | |||
Расшифровка маркировки для тумблеров четырехполюсных серии KN3(B)-403A:
| KN3 | (B) | 4 | 03 | A |
| KN3 | – | Серия тумблера. |
| (B) | – | Тип тумблера (B). |
| 4 | – | Количество контактных групп. |
| 03 | – | Алгоритм работы (ON-OFF-ON, с фиксацией). |
| A | – | Номинальные значения тока и напряжения (15A 125VAC, 10A 250VAC). |
Расшифровка маркировки группы контактов для тумблеров четырехполюсных серии KN3(B)-403A:
| 4PDT | 12P |
| 4PDT | – | Four Pole, Double Throw (четыре полюса, два направления). |
| 12P | – | Количество контактов. |

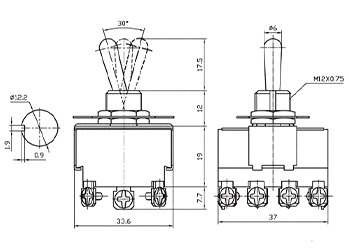

Габаритные размеры тумблеров четырехполюсных серии KN3(B)-403A:
Схема контактной группы тумблеров серии KN3:
Размеры контактов тумблеров серии KN3:
Пластины для обозначения положения рычага:
Защитные колпачки WPC (Water proof cap) для тумблеров серии KN3:
Защитные крышки SAC-01 (Switch Aircraft Cover) для тумблеров серии KN3:
Тумблеры KN3 четырехполюсные:
