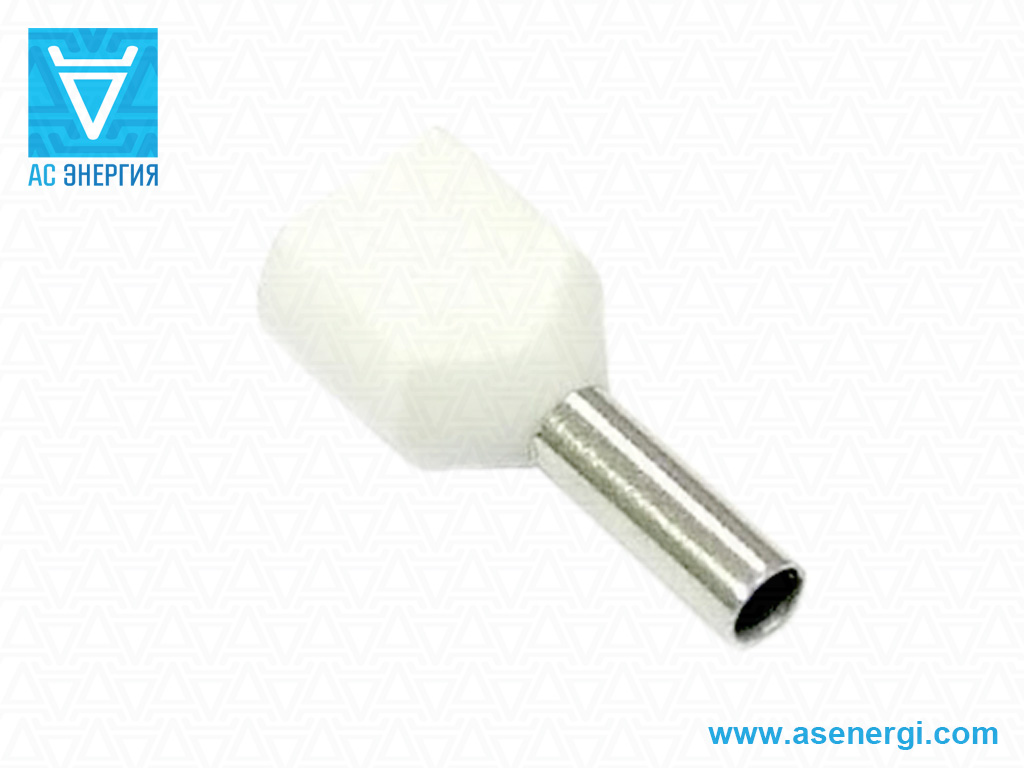

Наконечник штыревой втулочный двойной изолированный НШВИ2 серии DTE01508 2х1,5 мм2 (2.3 - 8 мм) белый

Сечение провода 2 х 1,5 мм2
Внешний диаметр, ØD 2,6 мм
Внутренний диаметр, Ød 2,3 мм
DTE01508 white 1,57 руб.
+
Добавить
Цвет Белый

Наконечник штыревой втулочный двойной изолированный (наконечник штыревой трубчатый) DTE01508 — служит для обеспечения разборного качественного контактного соединения, внутренний диаметр металического контакта 2,3 мм, внешний 2,6 мм изготовлен для двух проводников сечением 1,5 мм2, толщина металла наконечника 0,15 мм, длина зачищаемой части 8,0 мм.

Трубчатые двойные изолированные наконечники изготавливаются из луженой меди, материал изоляции – полиамид. Цвет диэлектрика (изоляции) на наконечнике – белый.

Наконечники используют при монтаже двух медных многожильных проводов и кабелей. Для правильного подбора типоразмера необходимо учитывать следующие критерии: сечения жил и размеры наконечника.

Закрепляются на жилах посредством опрессовки (обжима) для более качественного соединения. Для этого используется опрессовочный инструмент – кримпер, пресс-клещи. Наконечники DTE 01508 соответствуют ГОСТ 7386-80.

У данной серии наконечников DTE01508 имеются аналоги — наконечники со схожими размерами и техническими характеристиками, взаимозаменяемые с сериями таких производителей: IEK, КВТ, ДКС (Quadro), EKF, Weidmueller (WDML), Phoenix contact. Таблицу соответствий размеров и серий наконечников смотрите ниже.

Технические характеристики наконечников штыревых втулочных (трубчатых) изолированных серии DTE 01508 с указанием маркировки и размерами приведены ниже.

Читать далее

Окончательная цена на наконечники штыревые втулочные (трубчатые) двойные изолированные DTE 01508 white зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.


Размеры штыревого трубчатого (втулочного) изолированного наконечника DTE01508 white:

Наконечник штыревой втулочный двойной изолированный DTE01508 white 1,5 Ø 2,3 мм Схема наконечника штыревого втулочного двойного изолированного DTE01508 white 1,5 мм² Ø 2,3 мм
Серия Сечение Размеры, мм
Ød ØD L F H B Толщина, S
DTE01508 white 2х1,5 мм2 2,3 2,6 15,5 8,0 7,5 7,2 0,15

Технические характеристики наконечника штыревого трубчатого (втулочного) двойного изолированного DTE01508 white:

Серия DTE01508 white
Тип наконечник втулочный,
наконечник штыревой трубчатый
Внешний диаметр металического контакта, ØD 2,6мм
Внутренний диаметр металического контакта, Ød 2,3мм
Сечение провода по ГОСТу 2x1,5 мм2
A.W.G. 2x16
S.W.G. 2x18
Материал медь луженая
Толщина материала, S 0,15 мм
Диэлектрик (изолятор) полиамид 66
Цвет изолятора белый

Маркировка наконечников DTE:

DTE 015 08
DTE Серия наконечника.
015 Среднее сечение кабеля, на которое рассчитан наконечник:
Цифровая маркировка 005 007 010 015 025 040 060 100 160
Значение, мм2 1,5 0,75 1,0 2,3 2,5 4,0 6,0 10 16
08 Длина контактной части наконечника F, мм.

Наименование и соответствие размеров взаимозаменяемых серий наконечников:

Бренд Серия Размеры, мм
Сечение, мм2 Ød ØD L F H B Толщина, S
АС Енергия DTE01508 1,5 2,3 2,6 15,5 8,0 7,5 7,2 0,15
IEKКВТEKF НШВИ(2) 1.5-8 1,5 2,3 2,6 15,0 8,0 7,0 6,4 0,15
ДКС 2ART5052 1,5 - - - 8,0 - - -
Weidmueller H1.5/16 2,2 2,5 1,7 16,0 8,0 8,0 - 0,15
Phоenix contact AI-twin 2x1,5-8 1,5 2,3 2,6 16,0 8,0 7,0 6,6 0,15

Рекомендации по выбору и обжиму наконечников проводов:

    Опрессовка клеммы на проводе обжимными клещами
  1. Опрессовку необходимо проводить только на многожильных проводах. Размер наконечника должен соответствовать поперечному сечению провода.
  2. Перед выполнением обжима клеммы на проводе, необходимо провести предварительную подготовку. Прежде всего, нужно зачистить изоляцию под размер монтируемого наконечника.
  3. Чтобы отдельные жилы провода не загибались при монтаже, рекомендуется слегка скрутить оголенную часть провода.
  4. Зачищенный конец провода не должен выступать более чем на 1 мм за край изоляции наконечника и не должен выходить в контактную зону клеммы.
  5. Опрессовку провода необходимо осуществлять обжимными клещами в матрице соответствующей размеру наконечника.
  6. После обжима, необходимо проверить надежность крепления разъема на проводе и целостность изоляции.
