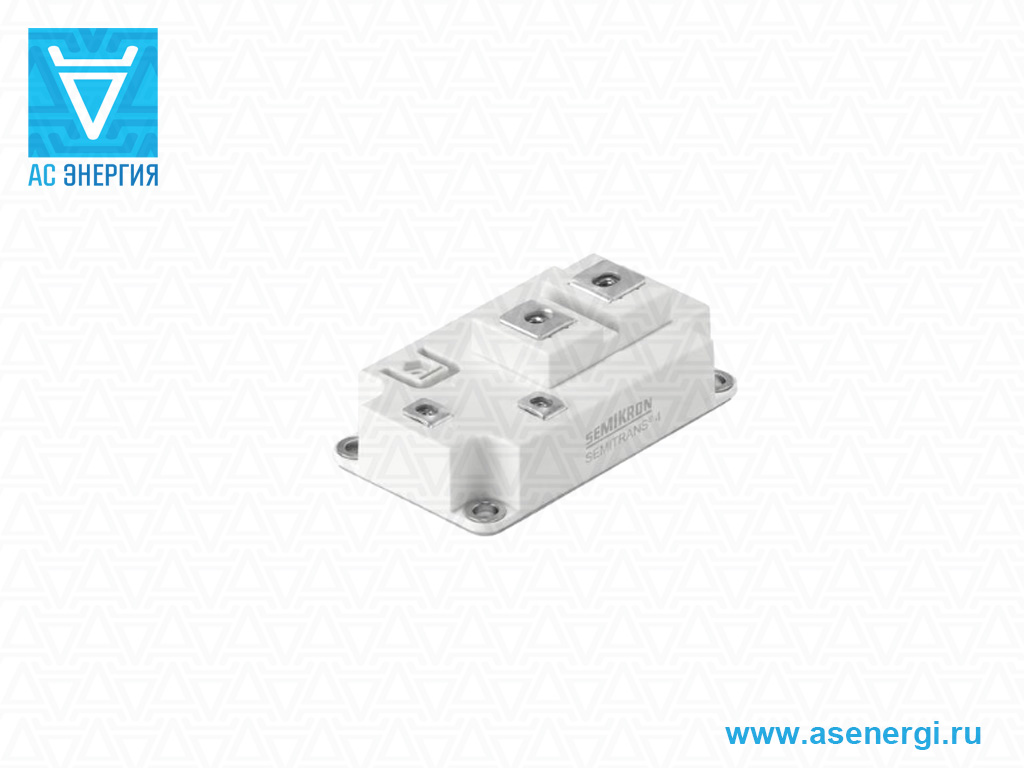

Модуль диодный SKKE 800F17 (АМКЕ 800F17)

Модуль Semikron SKKE 800F17
Номинальный ток, ITAV/IFAV 800А
Напряжение, VRRM/VDRM 1700В
Масса 330 г
Корпус, Размеры LxBxH SEMIPACK
106x62x37
Инф. лист (даташит) Инф. лист (даташит)
Аналог АС ЭНЕРГИЯТМ АМКЕ 800F17
Купить 10930,00 руб.
+
Добавить

Модули диодные быстродействующие AMKE 800F17 АС ЭНЕРГИЯТМ – полупроводниковые силовые модули, регулируют и преобразовывают постоянный и переменный ток до 800 ампер в цепях с напряжением до 1700 вольт, альтернатива, замена, полный аналог модулей SKKE800F17 Semikron.

Тип модуля АМКЕ 800F17 – диодный однопозиционый. Диодные модули выполнены в стандартном монолитном корпусе – размеры основания 106x62 мм, высота – 37 мм, масса – 330 г, что позволяет легко интегрировать устройство в существующее оборудование.

Основные (силовые) выводы находятся на верхней части корпуса и обозначены как 123 (общий анод-катод, катод, анод).

Диодные модули характеризуются высокой электрической и тепловой цикличной стойкостью (более 10 000 циклов при температуре в 100°C), что означает высокую надежность и длительный срок службы в интенсивных режимах работы.

Применяются диодные модули SKKE, АМКЕ в различных силовых установках – блоках питания и управления, регуляторах мощности, регуляторах переменного тока, преобразователях, устройствах запуска и управления электродвигателями, температурных контроллерах доменных печей или химических процессов, сварочном оборудовании, а также в качестве выпрямителей для преобразователей переменного тока.

Наша компания предоставляет гарантию качества на диодные модули 2 года с момента покупки. При поставке тиристорных, диодных модулей при необходимости предоставляем паспорт качества и сертификат соответствия.

Параметры диодных модулей SKKE 800F17, размеры, чертежи, схема, даташит, аналог AMKE 800F17 приведены ниже.

Читать далее

Окончательная цена на диодные модули АМКЕ зависит от класса, количества, сроков поставки, производителя и формы оплаты.

Основные характеристики диодных модулей SKKE 800F17:

Характеристики модулей SKKE 800F17
Максимально допустимый средний прямой ток ITAV/IFAV 800 А
Повторяющееся импульсное напряжение в закрытом состоянии;
повторяющееся импульсное обратное напряжение
VRRM/VDRM 1700 В
Ударный ток в открытом состоянии ITSM/IFSM 3712 А
Защитный показатель I2t 68895 А2·с
Пороговое напряжение VT(TO) 1.08 В
Динамическое сопротивление rT 1.34 мОм
Максимальная температура p-n перехода Tj max 175 ºС
Тепловое сопротивление переход-корпус Rth(j-c) 0.058 ºС/Вт
Исполнение - однопозиционное
Тип - диод
Масса W 330 г
Габаритные размеры, мм LxBxH 106x62x37
Аналог АС ЭНЕРГИЯТМ серия AMKE 800F17
Инф. лист (даташит) PDF Инф. лист (даташит)

Расшифровка маркировки (обозначения) диодных модулей АМКЕ 800F17:

А М КЕ 800 F 17
А brand АС ЭНЕРГИЯТМ
М Тип полупроводникового прибора: Модуль.
КЕ Схема внутреннего подключения: диод.
800 Номинальный ток (ITAV), А.
F Быстродействующий.
17 Класс по напряжению (VRRM/100).

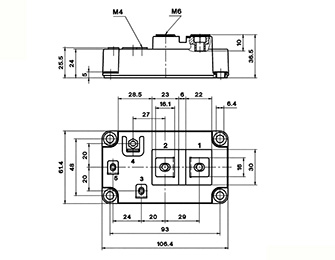

Размеры диодного модуля SKKE 800F17, AMKE800F17:

Размеры

Корпус

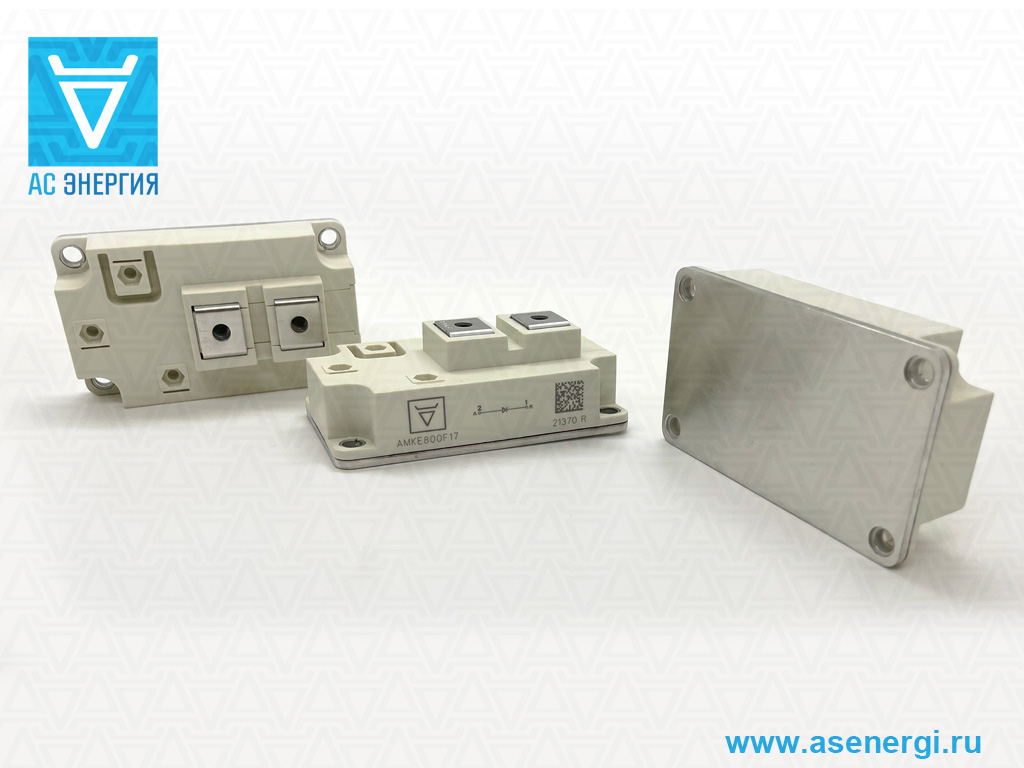

Фото диодных модулей SKKE 800F17, AMKE800F17:


Схема подключения диодного модуля SKKE 800F17, AMKE800F17:

circuit
Борис 26.08.2019 в 10:36
5
Добрый день! Используем Ваш силовой модуль МТТ160-12. Хотелось бы уточнить рекомендуемую величину тока управления тиристорами при фазо-импульсном управлении. Сейчас мы даем -0.5 А. На макете без реальной нагрузки всё работает, а как это будет выглядеть при больших токах в нагрузке? У Вас об этом параметре ничего не сказано!
Максим 27.08.2019 в 16:25
6
Согласно техдокументации, отпирающий постоянный ток управления модулей МТТ при напряжении Vd=12В: при Tj=25°C – Igt = 200мА; при Tj=125°C – Igt = 150мА. Также рекомендуем опираться на параметры и графики в техдокументации: https://asenergi.ru/pdf/modul/mtt/mtt-160.pdf
дмитрий 05.12.2019 в 04:39
3
добрый день! так же к модулям интересуют радиаторы охлождения
05.12.2019 в 10:10
4
Добрый день. Охладители для диодов, тиристоров по ссылке: https://asenergi.ru/catalog/ohladiteli.html
Иван 02.06.2020 в 08:29
0
Добрый день, данный модуль имеет разницу с МТТ4-80-10?
09.06.2020 в 12:23
0
Добрый день. Схема одинаковая, возможны некоторые особенности корпуса.
Дмитрий 07.10.2020 в 07:16
1
Добрый день!
Как можно увидеть сертификат на данный модуль?
07.10.2020 в 13:56
1
Добрый день. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Тоймурад 23.10.2020 в 18:40
0
Здравствуйте Александр!
Есть у Вас в наличие МДД4-100-6?
27.10.2020 в 09:22
0
Добрый день. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Алексей 19.11.2020 в 14:49
0
Здравствуйте. На какой охладитель устанавливается тиристор с корпусом MTD5 с крепежными размерами 48х112 мм.
19.11.2020 в 22:21
0
Здравствуйте. На тиристорный модуль в корпусе MTD5 подходит охладитель О47. Крепежные размеры – 48х112мм М6х14 4отв.
Владимир 22.03.2023 в 15:29
0
При модуле 630 а иохладителе
Владимир 22.03.2023 в 15:31
0
С630 а модулем и охладителем О47 требуется принудительное охлаждение?
валерий 26.07.2021 в 13:35
0
чем отличается модуль СККТ 57 от СККТ 57В
Максим 27.07.2021 в 09:43
0
Отличается внутренней схемой компонентов и нумерацией выводов. Посмотрите даташит (pdf) на данной странице.
Алексей 12.08.2021 в 08:05
0
Есть ли аналог для замены китайского модуля MFC(TD) 630-16-408F3
Максим 16.08.2021 в 11:48
0
Это тиристорно-диодный модуль на 630А 1600В. Аналог для замены сможем предложить. По вопросу покупки просьба отправлять заявку через Корзину или на Email, указанный в разделе Контакты.
