Резисторы керамические цементные 20 Вт

Резисторы керамические проволочные цементные 20W в керамическом корпусе, ещё их называют как мощные резисторы SQP, RX27-1 20W, PRW, CR-L, CR (Cement resistor) – постоянные мощные резисторы, номинальное сопротивление 0,1 Ом – 100 кОм, рассеиваемая мощность – 20Вт. Предельное рабочее напряжение составляет 1000В. Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.

Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики (чистый глинозём Al₂O₃), в качестве резистивного элемента используется проволочный проводник (медно-никелевый или хромово-никелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и закапсулированное кремнезёмом (диоксид кремния SiO₂).

Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и способностью к самозатуханию.

Выводы керамических резисторов – гибкие осевые аксиальные проволочного типа, диаметром - Ø0,75 мм. В качестве материала выводов используется луженая медь. Монтаж осуществляется с использованием пайки по THT-технологии – вывода монтируются непосредственно в сквозные отверстия печатной платы.

Положение монтажа – любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора. Поэтому, не рекомендуется размещение резисторов на близком расстоянии к печатной плате или термочувствительным элементам.

Допустимое отклонение сопротивления цементных аксиальных резисторов составляет ±5%. Ряд промежуточных значений номинальных сопротивлений – Е24 E24 - ряд постоянных резисторов, который является результатом стандартизации номинальных сопротивлений резисторов (24 значения в десятичном интервале от 1 до 10).. Рабочая повышенная температура среды не превышает +155°С, пониженная – до -55°С, предельная температура перегрева – до +275°С. Сопротивление изоляции составляет не менее 1000 МОм. Наработка при средней номинальной температуре и номинальной нагрузке составляет не менее 1000 ч.

При подборе необходимого номинала, расчет рекомендуется проводить, используя гибкий калькулятор резисторов, с помощью которого можно определить общее сопротивление параллельно или последовательно подключенных резисторов, а также сопротивление резисторов в цепи.

В сравнительной таблице представлены особенности конструкции и характеристики мощных резисторов SQP, С5-35В, С5-36В, ПЭВ, ПЭВР, AHR.

Применяются мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в качестве испытательной нагрузки или нагревательных элементов (например, в видеокамерах наружного видеонаблюдения).

Более подробные характеристики представленных мощных керамических цементных резисторов, а также расшифровка маркировки, габаритные и установочные размеры приведены ниже.

Гарантийный срок работы поставляемых нашей компанией мощных цементных резисторов составляет 2 года, что подкрепляется соответствующими документами по качеству.

Окончательная цена на мощные проволочные керамические цементные резисторы зависит от количества, сроков поставки, производителя (бренда), страны происхождения и формы оплаты.

Характеристики керамических цементных резисторов 20W:

	Рассеиваемая мощность	20 Вт
	Диапазон сопротивлений	0,1 Ом – 100 кОм
	Допустимое отклонение сопротивления	± 5%
	Ряд промежуточных сопротивлений	Е24
	Максимальное рабочее напряжение	1000 В
	Диэлектрическая прочность	1500 В
	Диапазон рабочей температуры	-55°С – +155°С
	Максимальная температура корпуса	+275°С
	Сопротивление изоляции, не менее	10 000 МОм
	Размеры L×B×H	60×14,5×13,5 мм
	Масса	20 г

Ряд номинальных сопротивлений керамических цементных резисторов 20W:

Номинал	Сопротивление	Цена	Номинал	Сопротивление	Цена
20WR1J	0,1 Ом	по запросу + –	20W110RJ	110 Ом	по запросу + –
20WR11J	0,11 Ом	по запросу + –	20W120RJ	120 Ом	по запросу + –
20WR12J	0,12 Ом	по запросу + –	20W130RJ	130 Ом	по запросу + –
20WR13J	0,13 Ом	по запросу + –	20W150RJ	150 Ом	по запросу + –
20WR15J	0,15 Ом	по запросу + –	20W160RJ	160 Ом	по запросу + –
20WR16J	0,16 Ом	по запросу + –	20W180RJ	180 Ом	по запросу + –
20WR18J	0,18 Ом	по запросу + –	20W200RJ	200 Ом	по запросу + –
20WR2J	0,2 Ом	по запросу + –	20W220RJ	220 Ом	по запросу + –
20WR22J	0,22 Ом	по запросу + –	20W240RJ	240 Ом	по запросу + –
20WR24J	0,24 Ом	по запросу + –	20W270RJ	270 Ом	по запросу + –
20WR27J	0,27 Ом	по запросу + –	20W300RJ	300 Ом	по запросу + –
20WR3J	0,3 Ом	по запросу + –	20W330RJ	330 Ом	по запросу + –
20WR33J	0,33 Ом	по запросу + –	20W360RJ	360 Ом	по запросу + –
20WR36J	0,36 Ом	по запросу + –	20W390RJ	390 Ом	по запросу + –
20WR39J	0,39 Ом	по запросу + –	20W430RJ	430 Ом	по запросу + –
20WR43J	0,43 Ом	по запросу + –	20W470RJ	470 Ом	по запросу + –
20WR47J	0,47 Ом	по запросу + –	20W510RJ	510 Ом	по запросу + –
20WR51J	0,51 Ом	по запросу + –	20W560RJ	560 Ом	по запросу + –
20WR56J	0,56 Ом	по запросу + –	20W620RJ	620 Ом	по запросу + –
20WR62J	0,62 Ом	по запросу + –	20W680RJ	680 Ом	по запросу + –
20WR68J	0,68 Ом	по запросу + –	20W750RJ	750 Ом	по запросу + –
20WR75J	0,75 Ом	по запросу + –	20W820RJ	820 Ом	по запросу + –
20WR82J	0,82 Ом	по запросу + –	20W910RJ	910 Ом	по запросу + –
20WR91J	0,91 Ом	по запросу + –	20W1KJ	1 кОм	по запросу + –
20W1RJ	1 Ом	по запросу + –	20W1K1J	1,1 кОм	по запросу + –
20W1R1J	1,1 Ом	по запросу + –	20W1K2J	1,2 кОм	по запросу + –
20W1R2J	1,2 Ом	по запросу + –	20W1K3J	1,3 кОм	по запросу + –
20W1R3J	1,3 Ом	по запросу + –	20W1K5J	1,5 кОм	по запросу + –
20W1R5J	1,5 Ом	по запросу + –	20W1K6J	1,6 кОм	по запросу + –
20W1R6J	1,6 Ом	по запросу + –	20W1K8J	1,8 кОм	по запросу + –
20W1R8J	1,8 Ом	по запросу + –	20W2KJ	2,0 кОм	по запросу + –
20W2RJ	2,0 Ом	по запросу + –	20W2K2J	2,2 кОм	по запросу + –
20W2R2J	2,2 Ом	по запросу + –	20W2K4J	2,4 кОм	по запросу + –
20W2R4J	2,4 Ом	по запросу + –	20W2K7J	2,7 кОм	по запросу + –
20W2R7J	2,7 Ом	по запросу + –	20W3KJ	3,0 кОм	по запросу + –
20W3RJ	3,0 Ом	по запросу + –	20W3K3J	3,3 кОм	по запросу + –
20W3R3J	3,3 Ом	по запросу + –	20W3K6J	3,6 кОм	по запросу + –
20W3R6J	3,6 Ом	по запросу + –	20W3K9J	3,9 кОм	по запросу + –
20W3R9J	3,9 Ом	по запросу + –	20W4K3J	4,3 кОм	по запросу + –
20W4R3J	4,3 Ом	по запросу + –	20W4K7J	4,7 кОм	по запросу + –
20W4R7J	4,7 Ом	по запросу + –	20W5K1J	5,1 кОм	по запросу + –
20W5R1J	5,1 Ом	по запросу + –	20W5K6J	5,6 кОм	по запросу + –
20W5R6J	5,6 Ом	по запросу + –	20W6K2J	6,2 кОм	по запросу + –
20W6R2J	6,2 Ом	по запросу + –	20W6K8J	6,8 кОм	по запросу + –
20W6R8J	6,8 Ом	по запросу + –	20W7K5J	7,5 кОм	по запросу + –
20W7R5J	7,5 Ом	по запросу + –	20W8K2J	8,2 кОм	по запросу + –
20W8R2J	8,2 Ом	по запросу + –	20W9K1J	9,1 кОм	по запросу + –
20W9R1J	9,1 Ом	по запросу + –	20W10KJ	10 кОм	по запросу + –
20W10RJ	10 Ом	по запросу + –	20W11KJ	11 кОм	по запросу + –
20W11RJ	11 Ом	по запросу + –	20W12KJ	12 кОм	по запросу + –
20W12RJ	12 Ом	по запросу + –	20W13KJ	13 кОм	по запросу + –
20W13RJ	13 Ом	по запросу + –	20W15KJ	15 кОм	по запросу + –
20W15RJ	15 Ом	по запросу + –	20W16KJ	16 кОм	по запросу + –
20W16RJ	16 Ом	по запросу + –	20W18KJ	18 кОм	по запросу + –
20W18RJ	18 Ом	по запросу + –	20W20KJ	20 кОм	по запросу + –
20W20RJ	20 Ом	по запросу + –	20W22KJ	22 кОм	по запросу + –
20W22RJ	22 Ом	по запросу + –	20W24KJ	24 кОм	по запросу + –
20W24RJ	24 Ом	по запросу + –	20W27KJ	27 кОм	по запросу + –
20W27RJ	27 Ом	по запросу + –	20W30KJ	30 кОм	по запросу + –
20W30RJ	30 Ом	по запросу + –	20W33KJ	33 кОм	по запросу + –
20W33RJ	33 Ом	по запросу + –	20W36KJ	36 кОм	по запросу + –
20W36RJ	36 Ом	по запросу + –	20W39KJ	39 кОм	по запросу + –
20W39RJ	39 Ом	по запросу + –	20W43KJ	43 кОм	по запросу + –
20W43RJ	43 Ом	по запросу + –	20W47KJ	47 кОм	по запросу + –
20W47RJ	47 Ом	по запросу + –	20W51KJ	51 кОм	по запросу + –
20W51RJ	51 Ом	по запросу + –	20W56KJ	56 кОм	по запросу + –
20W56RJ	56 Ом	по запросу + –	20W62KJ	62 кОм	по запросу + –
20W62RJ	62 Ом	по запросу + –	20W68KJ	68 кОм	по запросу + –
20W68RJ	68 Ом	по запросу + –	20W75KJ	75 кОм	по запросу + –
20W75RJ	75 Ом	по запросу + –	20W82KJ	82 кОм	по запросу + –
20W82RJ	82 Ом	по запросу + –	20W91KJ	91 кОм	по запросу + –
20W91RJ	91 Ом	по запросу + –	20W100KJ	100 кОм	по запросу + –
20W100RJ	100 Ом	по запросу + –	–	–	–

Расшифровка обозначений маркировки (сопротивлений) керамических резисторов:

20W

91K

20W

–

Номинальная мощность.

91K

–

Номинальное сопротивление:

Маркировка	R01	R1	1R1	10R	1К1	10К
Значение	0,01 Ом	0,1 Ом	1,1 Ом	10 Ом	1,1 кОм	10 кОм

–

Допустимое отклонение сопротивления:

Маркировка	F	G	J	K	M
Значение	±1%	±2%	±5%	±10%	±20%

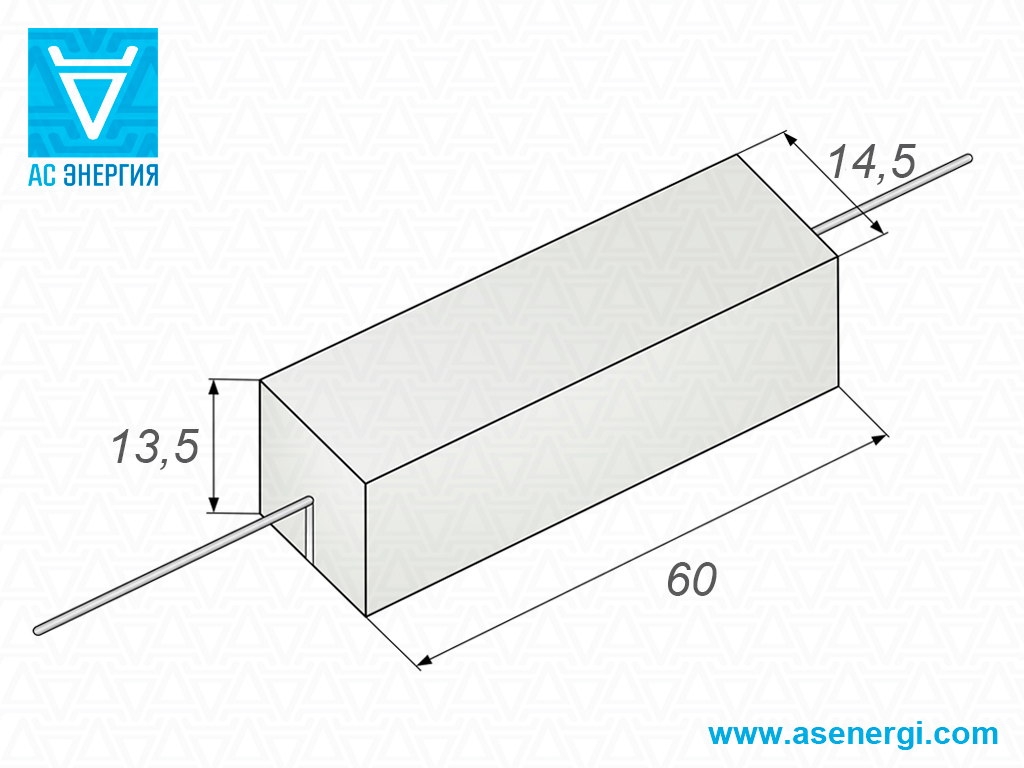

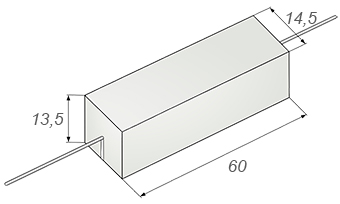

Габаритные и установочные размеры резисторов керамических 20W:

Примечание. Размеры резисторов зависят от бренда и могут отличаться. При необходимости размеры уточняйте при заказе.

Мощностные и тепловые характеристики резисторов керамических:


Кривая снижения мощности	Диаграмма теплового подъема

Габаритные и установочные размеры резисторов керамических:

Серия	L, мм	B, мм	H, мм	Схема
Резистор 5W	22	10	9
Резистор 10W	48	10	9
Резистор 15W	48	12,5	11,5
Резистор 20W	60	14,5	13,5
Резистор 25W	64	14,5	13,5
Резистор 30W	75	19	17
Резистор 40W	89	19	19

Сравнительные характеристики резисторов мощных:

Серия резистора		Тип	Конструкция	Мощность, Вт	Диапазон сопротивлений, Ом	Максимальное напряжение, В	Погрешность сопротивления
	С5-35В	постоянный	проволочный керамический	3 - 160Вт	1 Ом - 100 кОм	~1000В =1400В	± 5% ± 10%
	ПЭВ	постоянный	проволочный керамический	3 - 160Вт	1 Ом - 100 кОм	~1000В =1400В	± 5% ± 10%
	С5-36В	регулируемый	проволочный керамический	3 - 160Вт	1 Ом - 100 кОм	~1000В =1400В	± 5% ± 10%
	ПЭВР	регулируемый	проволочный керамический	3 - 160Вт	1 Ом - 100 кОм	~1000В =1400В	± 5% ± 10%
	SQP	постоянный	проволочный керамический	5 - 25Вт	0,01 Ом - 100 кОм	~1500В =1000В	± 5%
	AH	постоянный	проволочный керамический алюминиевый	5 - 1000Вт	0,01 Ом - 100 кОм	~2500В =2500В	± 5%
