Резисторы керамические цементные 5 Вт

Резисторы керамические проволочные цементные 5W в керамическом корпусе, ещё их называют как мощные резисторы SQP, RX27-1 5W, PRW, CR-L, CR (Cement resistor) – постоянные мощные резисторы, номинальное сопротивление 0,1 Ом – 910 кОм, рассеиваемая мощность – 5Вт. Предельное рабочее напряжение составляет 750В. Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.

Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики (чистый глинозём Al₂O₃), в качестве резистивного элемента используется проволочный проводник (медно-никелевый или хромово-никелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и закапсулированное кремнезёмом (диоксид кремния SiO₂).

Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и способностью к самозатуханию.

Выводы керамических резисторов – гибкие осевые аксиальные проволочного типа, диаметром - Ø0,75 мм. В качестве материала выводов используется луженая медь. Монтаж осуществляется с использованием пайки по THT-технологии – вывода монтируются непосредственно в сквозные отверстия печатной платы.

Положение монтажа – любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора. Поэтому, не рекомендуется размещение резисторов на близком расстоянии к печатной плате или термочувствительным элементам.

Допустимое отклонение сопротивления цементных аксиальных резисторов составляет ±5%. Ряд промежуточных значений номинальных сопротивлений – Е24 E24 - ряд постоянных резисторов, который является результатом стандартизации номинальных сопротивлений резисторов (24 значения в десятичном интервале от 1 до 10).. Рабочая повышенная температура среды не превышает +155°С, пониженная – до -55°С, предельная температура перегрева – до +275°С. Сопротивление изоляции составляет не менее 1000 МОм. Наработка при средней номинальной температуре и номинальной нагрузке составляет не менее 1000 ч.

При подборе необходимого номинала, расчет рекомендуется проводить, используя гибкий калькулятор резисторов, с помощью которого можно определить общее сопротивление параллельно или последовательно подключенных резисторов, а также сопротивление резисторов в цепи.

В сравнительной таблице представлены особенности конструкции и характеристики мощных резисторов SQP, С5-35В, С5-36В, ПЭВ, ПЭВР, AHR.

Применяются мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в качестве испытательной нагрузки или нагревательных элементов (например, в видеокамерах наружного видеонаблюдения).

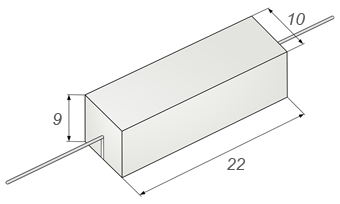

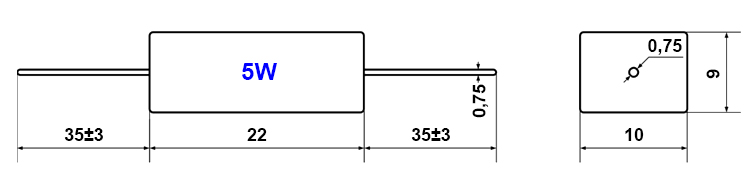

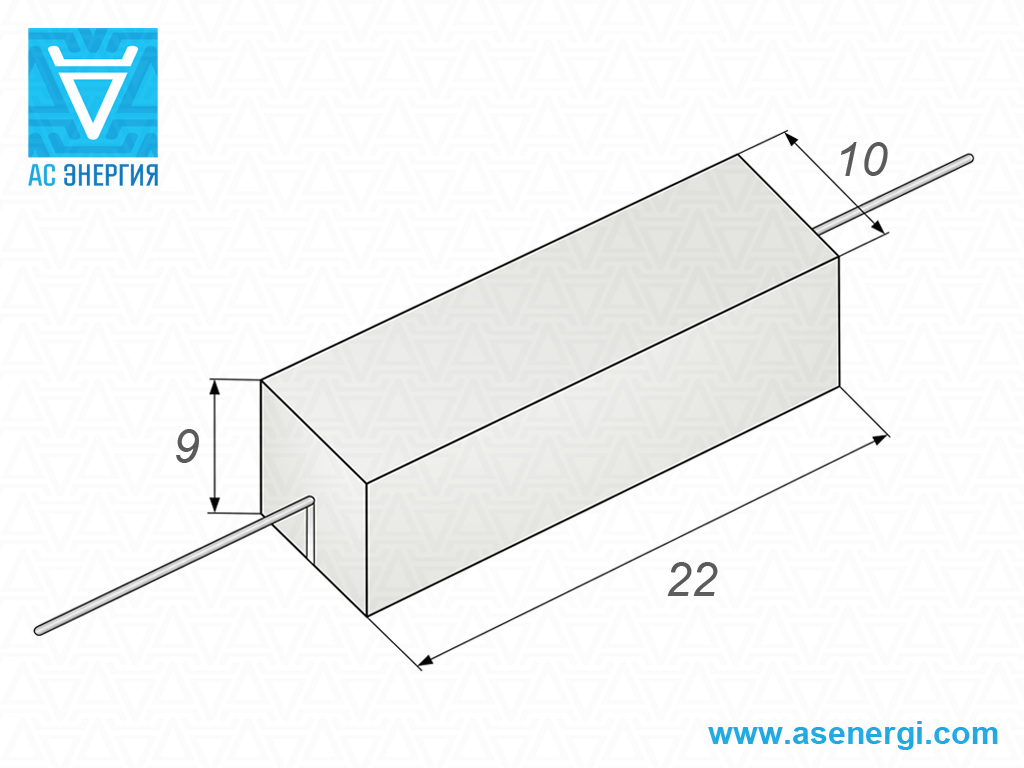

Более подробные характеристики представленных мощных керамических цементных резисторов, а также расшифровка маркировки, габаритные и установочные размеры приведены ниже.

Гарантийный срок работы поставляемых нашей компанией мощных цементных резисторов составляет 2 года, что подкрепляется соответствующими документами по качеству.
