Резисторы силовые AH 50W в алюминиевом корпусе

Резисторы силовые AH 50W в алюминиевом корпусе

Мощные силовые резисторы AH 50W в алюминиевом корпусе, ещё их называют как мощные резисторы AHA-50, HS50, RX24 50W, AHR (Aluminum housed resistor) – постоянные проволочные резисторы, номинальное сопротивление 0,01 Ом – 100 кОм, рассеиваемая мощность – 50Вт. Резисторы способны рассеивать высокие активные и реактивные мощности в ограниченном пространстве при относительно низкой температуре поверхности корпуса. Выделяемая мощность быстро рассеивается в виде тепла через алюминиевый корпус и отводится в радиатор.

Конструкция резистора мощного AH

Конструктивно силовые резисторы AH выполнены с обмоткой из нихрома, намотаной на стержень и помещена в керамическую оболочку. Монолитность конструкции обеспечивается капсулированием с помощью термостойкого компаунда в алюминиевом корпусе, за что их называют как резисторы типа AHR (Aluminum Housed Resistor), "золотые" резисторы (Gold Aluminum Housed Wirewound Resistor AH).

На торцах резистора размещены жесткие аксиальные выводы, крепление проводов с помощью гаек или винтов. Для установки резистора на радиатор на корпусе тормозного резистора AH предусмотрены крепежные отверстия под винт.

Допустимое отклонение сопротивления мощных резисторов AH в пределах ±5%. Ряд промежуточных значений номинальных сопротивлений – Е24 PDFE24 - ряд номиналов сопротивлений постоянных резисторов (24 значения в десятичном интервале от 1 до 10).Ряд номиналов резисторов Е24.

Рабочая повышенная температура среды не превышает +155°С, пониженная – до -55°С, предельная температура перегрева – до +275°С. Сопротивление изоляции силовых резисторов AH составляет не менее 10000 МОм. Наработка при номинальной нагрузке составляет не менее 1000 ч.

Резисторы широко применяются в цепях постоянного и переменного тока, обеспечивая ограничение силы тока и распределение напряжения, в мощных источниках питания, железнодорожном транспорте, тяговых промышленных устройствах, используются как тормозные резисторы.

Мощные силовые резисторы AH также используются в качестве энергорассеивающего элемента при торможении асинхронных электродвигателей в высокоинерционных механизмах подъемно-транспортного (краны, различные подъемники или лифты, наклонные транспортеры и транспортные тележки), высокоинерционного (рольганги, центрифуги, дымососы, тягодутьевые механизмы) и станочного применения (шлифовальные, сверлильные и токарно-винторезные станки) и др.

Расчет резистора, проводимый при подборе необходимого номинала, рекомендуется проводить, используя калькулятор, предоставляющий возможность определять общее параллельное или последовательное сопротивление резисторов, а также сопротивление резисторов в цепи.
Сравнительная таблица резисторов мощных AH, С5-35В, С5-36В, ПЭВ, ПЭВР приведена под таблицами с основными характеристиками.

Более подробные характеристики представленных силовых резисторов AH, а также расшифровка обозначений маркировки, габаритные и установочные размеры приведены ниже.

Гарантийный срок работы поставляемых нашей компанией тормозных резисторов AH составляет 2 года, что подкрепляется соответствующими документами по качеству.

Читать далее

Окончательная цена на резисторы AH 50W в алюминиевом корпусе зависит от количества, сроков поставки, производителя (бренда), страны происхождения и формы оплаты.

Характеристики резисторов в алюминиевом корпусе AH мощностью 50W:

Резистор 50 Вт Рассеиваемая мощность при +25°С 50 Вт (с радиатором)
14 Вт (без радиатора)
Диапазон сопротивлений 0,01 Ом – 100 кОм
Допустимое отклонение сопротивления ± 5%
Максимальное рабочее напряжение 1250 В (AC, DC)
Диэлектрическая прочность 1500 В (AC)
Диапазон рабочей температуры -55°С – +155°С
Допустимая температура корпуса +275°С
Площадь стандартного радиатора (толщина) 535 см2 (1 мм)
Сопротивление изоляции, не менее 10 000 МОм
Масса 32 г

Ряд номинальных сопротивлений резисторов AH мощностью 50Вт:

Номинал Сопротивление Цена Номинал Сопротивление Цена
AH 50W R01 0,01 Ом по запросу
+
Добавить
AH 50W 33R 33 Ом 88,10 руб.
+
Добавить
AH 50W R011 0,011 Ом по запросу
+
Добавить
AH 50W 36R 36 Ом по запросу
+
Добавить
AH 50W R012 0,012 Ом по запросу
+
Добавить
AH 50W 39R 39 Ом по запросу
+
Добавить
AH 50W R013 0,013 Ом по запросу
+
Добавить
AH 50W 43R 43 Ом по запросу
+
Добавить
AH 50W R015 0,015 Ом по запросу
+
Добавить
AH 50W 47R 47 Ом по запросу
+
Добавить
AH 50W R016 0,016 Ом по запросу
+
Добавить
AH 50W 50R 50 Ом 77,75 руб.
+
Добавить
AH 50W R018 0,018 Ом по запросу
+
Добавить
AH 50W 56R 56 Ом по запросу
+
Добавить
AH 50W R02 0,02 Ом по запросу
+
Добавить
AH 50W 62R 62 Ом по запросу
+
Добавить
AH 50W R022 0,022 Ом по запросу
+
Добавить
AH 50W 68R 68 Ом по запросу
+
Добавить
AH 50W R024 0,024 Ом по запросу
+
Добавить
AH 50W 75R 75 Ом по запросу
+
Добавить
AH 50W R027 0,027 Ом по запросу
+
Добавить
AH 50W 82R 82 Ом по запросу
+
Добавить
AH 50W R03 0,03 Ом по запросу
+
Добавить
AH 50W 91R 91 Ом по запросу
+
Добавить
AH 50W R033 0,033 Ом по запросу
+
Добавить
AH 50W 100R 100 Ом по запросу
+
Добавить
AH 50W R036 0,036 Ом по запросу
+
Добавить
AH 50W 110R 110 Ом по запросу
+
Добавить
AH 50W R039 0,039 Ом по запросу
+
Добавить
AH 50W 120R 120 Ом по запросу
+
Добавить
AH 50W R043 0,043 Ом по запросу
+
Добавить
AH 50W 130R 130 Ом по запросу
+
Добавить
AH 50W R047 0,047 Ом по запросу
+
Добавить
AH 50W 150R 150 Ом по запросу
+
Добавить
AH 50W R051 0,051 Ом по запросу
+
Добавить
AH 50W 160R 160 Ом по запросу
+
Добавить
AH 50W R056 0,056 Ом по запросу
+
Добавить
AH 50W 180R 180 Ом по запросу
+
Добавить
AH 50W R062 0,062 Ом по запросу
+
Добавить
AH 50W 200R 200 Ом по запросу
+
Добавить
AH 50W R068 0,068 Ом по запросу
+
Добавить
AH 50W 220R 220 Ом по запросу
+
Добавить
AH 50W R075 0,075 Ом по запросу
+
Добавить
AH 50W 240R 240 Ом по запросу
+
Добавить
AH 50W R082 0,082 Ом по запросу
+
Добавить
AH 50W 270R 270 Ом по запросу
+
Добавить
AH 50W R091 0,091 Ом по запросу
+
Добавить
AH 50W 300R 300 Ом по запросу
+
Добавить
AH 50W R10 0,1 Ом по запросу
+
Добавить
AH 50W 330R 330 Ом по запросу
+
Добавить
AH 50W R11 0,11 Ом по запросу
+
Добавить
AH 50W 360R 360 Ом по запросу
+
Добавить
AH 50W R12 0,12 Ом по запросу
+
Добавить
AH 50W 390R 390 Ом по запросу
+
Добавить
AH 50W R13 0,13 Ом по запросу
+
Добавить
AH 50W 430R 430 Ом по запросу
+
Добавить
AH 50W R15 0,15 Ом по запросу
+
Добавить
AH 50W 470R 470 Ом 77,75 руб.
+
Добавить
AH 50W R16 0,16 Ом по запросу
+
Добавить
AH 50W 500R 500 Ом по запросу
+
Добавить
AH 50W R18 0,18 Ом по запросу
+
Добавить
AH 50W 560R 560 Ом по запросу
+
Добавить
AH 50W R20 0,2 Ом по запросу
+
Добавить
AH 50W 620R 620 Ом по запросу
+
Добавить
AH 50W R22 0,22 Ом по запросу
+
Добавить
AH 50W 680R 680 Ом по запросу
+
Добавить
AH 50W R24 0,24 Ом по запросу
+
Добавить
AH 50W 750R 750 Ом по запросу
+
Добавить
AH 50W R27 0,27 Ом по запросу
+
Добавить
AH 50W 820R 820 Ом по запросу
+
Добавить
AH 50W R30 0,30 Ом по запросу
+
Добавить
AH 50W 910R 910 Ом по запросу
+
Добавить
AH 50W R33 0,33 Ом по запросу
+
Добавить
AH 50W 1K0 1 кОм по запросу
+
Добавить
AH 50W R36 0,36 Ом по запросу
+
Добавить
AH 50W 1K1 1,1 кОм по запросу
+
Добавить
AH 50W R39 0,39 Ом по запросу
+
Добавить
AH 50W 1K2 1,2 кОм по запросу
+
Добавить
AH 50W R43 0,43 Ом по запросу
+
Добавить
AH 50W 1K3 1,3 кОм по запросу
+
Добавить
AH 50W R47 0,47 Ом по запросу
+
Добавить
AH 50W 1K5 1,5 кОм по запросу
+
Добавить
AH 50W R51 0,51 Ом по запросу
+
Добавить
AH 50W 1K6 1,6 кОм по запросу
+
Добавить
AH 50W R56 0,56 Ом по запросу
+
Добавить
AH 50W 1K8 1,8 кОм по запросу
+
Добавить
AH 50W R62 0,62 Ом по запросу
+
Добавить
AH 50W 2K0 2 кОм по запросу
+
Добавить
AH 50W R68 0,68 Ом по запросу
+
Добавить
AH 50W 2K2 2,2 кОм 121,10 руб.
+
Добавить
AH 50W R75 0,75 Ом по запросу
+
Добавить
AH 50W 2K4 2,4 кОм по запросу
+
Добавить
AH 50W R82 0,82 Ом по запросу
+
Добавить
AH 50W 2K7 2,7 кОм по запросу
+
Добавить
AH 50W R91 0,91 Ом по запросу
+
Добавить
AH 50W 3K0 3 кОм по запросу
+
Добавить
AH 50W 1R0 1 Ом 82,23 руб.
+
Добавить
AH 50W 3K3 3,3 кОм по запросу
+
Добавить
AH 50W 1R1 1,1 Ом по запросу
+
Добавить
AH 50W 3K6 3,6 кОм по запросу
+
Добавить
AH 50W 1R2 1,2 Ом по запросу
+
Добавить
AH 50W 3K9 3,9 кОм по запросу
+
Добавить
AH 50W 1R3 1,3 Ом по запросу
+
Добавить
AH 50W 4K3 4,3 кОм по запросу
+
Добавить
AH 50W 1R5 1,5 Ом по запросу
+
Добавить
AH 50W 4K7 4,7 кОм по запросу
+
Добавить
AH 50W 1R6 1,6 Ом по запросу
+
Добавить
AH 50W 5K0 5 кОм по запросу
+
Добавить
AH 50W 1R8 1,8 Ом по запросу
+
Добавить
AH 50W 5K6 5,6 кОм по запросу
+
Добавить
AH 50W 2R0 2 Ом по запросу
+
Добавить
AH 50W 6K2 6,2 кОм по запросу
+
Добавить
AH 50W 2R2 2,2 Ом по запросу
+
Добавить
AH 50W 6K8 6,8 кОм 124,30 руб.
+
Добавить
AH 50W 2R4 2,4 Ом по запросу
+
Добавить
AH 50W 7K5 7,5 кОм по запросу
+
Добавить
AH 50W 2R7 2,7 Ом по запросу
+
Добавить
AH 50W 8K2 8,2 кОм по запросу
+
Добавить
AH 50W 3R0 3 Ом по запросу
+
Добавить
AH 50W 9K1 9,1 кОм по запросу
+
Добавить
AH 50W 3R3 3,3 Ом по запросу
+
Добавить
AH 50W 10K 10 кОм по запросу
+
Добавить
AH 50W 3R6 3,6 Ом по запросу
+
Добавить
AH 50W 11K 11 кОм по запросу
+
Добавить
AH 50W 3R9 3,9 Ом по запросу
+
Добавить
AH 50W 12K 12 кОм по запросу
+
Добавить
AH 50W 4R3 4,3 Ом по запросу
+
Добавить
AH 50W 13K 13 кОм по запросу
+
Добавить
AH 50W 4R7 4,7 Ом по запросу
+
Добавить
AH 50W 15K 15 кОм по запросу
+
Добавить
AH 50W 5R0 5,0 Ом по запросу
+
Добавить
AH 50W 16K 16 кОм по запросу
+
Добавить
AH 50W 5R1 5,1 Ом по запросу
+
Добавить
AH 50W 18K 18 кОм по запросу
+
Добавить
AH 50W 5R6 5,6 Ом по запросу
+
Добавить
AH 50W 20K 20 кОм по запросу
+
Добавить
AH 50W 6R2 6,2 Ом 77,75 руб.
+
Добавить
AH 50W 22K 22 кОм по запросу
+
Добавить
AH 50W 6R8 6,8 Ом по запросу
+
Добавить
AH 50W 24K 24 кОм по запросу
+
Добавить
AH 50W 7R5 7,5 Ом по запросу
+
Добавить
AH 50W 27K 27 кОм по запросу
+
Добавить
AH 50W 8R2 8,2 Ом по запросу
+
Добавить
AH 50W 30K 30 кОм по запросу
+
Добавить
AH 50W 9R1 9,1 Ом по запросу
+
Добавить
AH 50W 33K 33 кОм по запросу
+
Добавить
AH 50W 10R 10 Ом 88,12 руб.
+
Добавить
AH 50W 36K 36 кОм по запросу
+
Добавить
AH 50W 11R 11 Ом по запросу
+
Добавить
AH 50W 39K 39 кОм по запросу
+
Добавить
AH 50W 12R 12 Ом 82,23 руб.
+
Добавить
AH 50W 43K 43 кОм по запросу
+
Добавить
AH 50W 13R 13 Ом по запросу
+
Добавить
AH 50W 47K 47 кОм по запросу
+
Добавить
AH 50W 15R 15 Ом по запросу
+
Добавить
AH 50W 50K 50 кОм 121,10 руб.
+
Добавить
AH 50W 16R 16 Ом по запросу
+
Добавить
AH 50W 56K 56 кОм по запросу
+
Добавить
AH 50W 18R 18 Ом по запросу
+
Добавить
AH 50W 62K 62 кОм по запросу
+
Добавить
AH 50W 20R 20 Ом по запросу
+
Добавить
AH 50W 68K 68 кОм по запросу
+
Добавить
AH 50W 22R 22 Ом по запросу
+
Добавить
AH 50W 75K 75 кОм по запросу
+
Добавить
AH 50W 24R 24 Ом по запросу
+
Добавить
AH 50W 82K 82 кОм по запросу
+
Добавить
AH 50W 27R 27 Ом 88,10 руб.
+
Добавить
AH 50W 91K 91 кОм по запросу
+
Добавить
AH 50W 30R 30 Ом по запросу
+
Добавить
AH 50W 100K 100 кОм по запросу
+
Добавить

Расшифровка обозначений маркировки резисторов AH 50W:

AH   50W   12R J
AH Серия резисторов: AHR (Aluminum housed resistor) – мощный резистор в алюминиевом корпусе.
50W Номинальная мощность, Вт.
12R Номинальное сопротивление:
Маркировка R01 R10 1R1 10R 1К1 10К
Значение 0,01 Ом 0,1 Ом 1,1 Ом 10 Ом 1,1 кОм 10 кОм
J Допустимое отклонение сопротивления:
Маркировка F G E J K
Значение ±1% ±2% ±3% ±5% ±10%

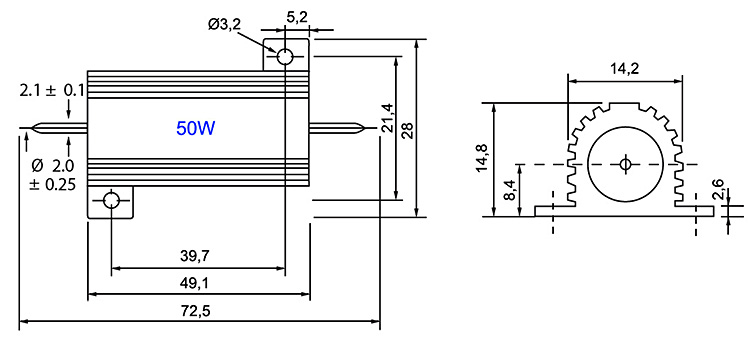

Габаритные и установочные размеры резисторов AH 50W:

Размеры 50W

Примечание. Размеры резисторов зависят от бренда и могут отличаться. При необходимости размеры уточняйте при заказе.

Мощностные и тепловые характеристики резисторов в алюминиевом корпусе AH:

График График График
Зависимость температуры резистора от рассеиваемой мощности
(для резистора, установленного на стандартном радиаторе)
Зависимость рассеиваемой мощности от температуры радиатора (5W – 50W) Зависимость рассеиваемой мощности от температуры радиатора (75W – 300W)
График График График
Зависимость поглощаемой энергии от номинального сопротивления (5W – 75W) Зависимость поглощаемой энергии от номинального сопротивления
(100W – 300W)
Зависимость кратного превышения номинальной мощности от длительности перегрузки

Калькулятор расчета сопротивления резисторов


Схема подключения резисторов


Размеры резисторов в алюминиевом корпусе типа AH:

Размеры
Серия Размеры, мм
A B C D E F G H J K L M
AH-10W 16,5 30 8,8 8,5 15,9 11,3 12,4 4,5 2,4 1,8 2,4 -
AH-15W 21 36,5 11 11,2 19,9 14,3 15,9 5,5 2,8 1,8 2,4 -
AH-25W 28 51 14,8 14,2 27,3 18,3 19,8 7,7 5,2 2,6 3,2 -
AH-50W 28 72,5 14,8 14,2 49,1 39,7 21,4 8,4 5,2 2,6 3,2 -
AH-75W 47,5 72 24,1 27,3 48,7 29 37 11,8 10,4 3,7 4,4 -
AH-100W 47,5 88 24,1 27,3 65,2 35 37 11,8 15,4 3,7 4,4 -
AH-150W 47,5 121 24,1 27,3 97,7 58 37 11,8 20,4 3,7 4,4 -
AH-200W 72,5 145,7 41,8 45,5 89,7 70 57,2 20,5 10,4 5,5 5,1 103,4
AH-250W 72,5 167 41,8 45,5 109,7 89 57,2 20,5 10,4 5,5 5,1 122,4
AH-300W 72,5 184,4 41,8 45,5 127,7 104 57,2 20,5 12,4 5,5 6,6 141,4

Примечание. Размеры резисторов зависят от бренда и могут отличаться. При необходимости размеры уточняйте при заказе.


Сравнительные характеристики резисторов мощных:

Серия резистора Тип Конструкция Мощность, Вт Диапазон сопротивлений, Ом Максимальное напряжение, В Погрешность сопротивления
Резисторы С5-35В С5-35В постоянный проволочный керамический 3 - 160Вт 1 Ом - 100 кОм ~1000В
=1400В
± 5%
± 10%
Резисторы ПЭВ ПЭВ постоянный проволочный керамический 3 - 160Вт 1 Ом - 100 кОм ~1000В
=1400В
± 5%
± 10%
Резисторы С5-36В С5-36В регулируемый проволочный керамический 3 - 160Вт 1 Ом - 100 кОм ~1000В
=1400В
± 5%
± 10%
Резисторы ПЭВР ПЭВР регулируемый проволочный керамический 3 - 160Вт 1 Ом - 100 кОм ~1000В
=1400В
± 5%
± 10%
Резисторы SQP SQP постоянный проволочный керамический 5 - 25Вт 0,01 Ом - 100 кОм ~1500В
=1000В
± 5%
Резисторы AH AH постоянный проволочный керамический алюминиевый 5 - 1000Вт 0,01 Ом - 100 кОм ~2500В
=2500В
± 5%

Фото силовых резисторов AH (AHR, HS, RX24) в алюминиевом корпусе:

Дмитрий 31.07.2019 в 09:43
-1
Добрый день!
На работу при каком напряжении постоянного тока рассчитаны резисторы C5-35В 160Вт?
31.07.2019 в 11:02
9
Добрый день. Предельное рабочее напряжение резисторов С5-35В 160Вт при постоянном токе – 1400В. Также не стоит забывать, что в цепях с напряжением более 500В резисторы должны применяться с дополнительной изоляцией в точках крепления.
Святослав 23.09.2019 в 18:21
0
Здравствуйте! Подскажите пожалуйста до какой температуры способен разогреться резистор С5-35В мощностью 50 Вт при силе тока 20 А, при полном отсутствии вентиляции внутри закрытой коробки. И можно ли произвести теплоотвод от резистора на корпус металлической коробки с использованием специальной теплопроводной прокладки?
Максим 26.09.2019 в 12:18
8
Номинальные параметры резистора С5-35В указаны на сайте. Ваш вопрос касается эксплуатационных параметров, для его решения рекомендуем воспользоваться расчётом или обратиться к специалисту в сфере схемотехники, проектирования и применения элементов электротехники.
Юрий Левочкин 11.02.2020 в 11:59
0
какой резистор мне выбрать для подключения в китайский частотный преобразователь. Нужен с параметрами R=75ом; мощность 1000вт?
18.02.2020 в 10:14
-1
Рекомендуем посмотреть серию резисторов RX24. На сайте могут быть представлены не все номиналы. По вопросу покупки просьба отправлять заявку через Корзину или на Email, указанный в разделе Контакты.
Олег 23.03.2020 в 15:42
-1
Здравствуйте ! для работы требуется набор набор нагрузочных сопротивлений: 500 Ом , 2000 Вт; 2000 Ом, 2000 Вт;
6 кОм, 1500 Вт; 300 кОм,120 Вт. Не могли бы вы более подробную информацию о номиналах в данном диапазоне ватности и сопротивления??? Спасибо!!!
Максим 06.06.2020 в 18:23
5
Здравствуйте мне вот нужен резистор что был по параметрам вот таким на 10А, 250 вольт, 157 градусов.
Если есть то какая будет стоимость и когда можно будет приобрести у вас!!!
Спасибо за уважение могу приложить фото какой нужен резистор для проекта
09.06.2020 в 09:39
4
Мы не занимаемся подбором. Подробная техническая информация о продукции представлена на сайте. Вы можете выбрать интересующую продукцию с указанием серии и количества, и отправить заявку на электронную почту.
Павел Сергеевич 26.06.2020 в 14:39
5
Добрый день. Подскажите пожалуйста, на родном резисторе блоке управления насосом стояла надпись KRH10 10KJ 3607 - какой резистор можно подобрать под пайку. Спасибо.
26.06.2020 в 17:32
1
Добрый день. У Вас резистор 10Вт 10кОм.
тимур 24.09.2020 в 15:17
8
Добрый день! У Вас есть документ подтверждающий состав комплекта креплений к резисторам ?ОСТ1-76731-80
25.09.2020 в 15:01
-1
Добрый день. До 16Вт включительно в составе крепления используются изолирующие шайбы, без керамических втулок. А начиная с 25Вт и более соответственно в комплекте крепления идут в том числе керамические втулки.
Комплектность крепления определяет производитель, руководствуясь функционалом, который должно обеспечивать данное изделие, не выходя за рамки требований ОСТа или ГОСТа.
Василий 14.10.2020 в 17:49
6
Здравствуйте. Сгорел транзистор 5W5RJ в вашем каталоге не увидел точного совпадения. На какой заменить, чтоб те же характеристики были.
15.10.2020 в 10:10
-7
Добрый день. Маркировка резистора, 5Вт 5Ом ±5%. Исходя из ряда резисторов «Е24» ближайший 5Вт 5,1Ом ±5%, маркировка 5W5R1J.
Юлия 25.11.2020 в 15:11
6
Подскажите, пожалуйста,все размеры керамической втулки для с5-35в-160 и асбестовой шайбы.спасибо!
25.11.2020 в 16:49
1
Размеры керамической втулки для резистора С5-35В-160 представлены на странице: ØD = 30мм, Ød = 18мм, L = 15мм, Ød1 = 5.5±0.3мм. Размеры асбестовой шайбы: внешний диаметр – ØD = 30мм, внутренний диаметр – Ød = 19мм, толщина – L = 2.5мм.
Сергей 03.12.2020 в 19:45
6
Добрый день!
Какую степень защиты (IP) имеют эти резисторы?
Можно ли их использовать в мокрой среде, например под днищем автомобиля?
04.12.2020 в 11:11
3
Добрый день. На керамические резисторы в алюминиевом корпусе, степень защиты – не устанавливается, резисторы поставляются с оголёнными выводами обмотки.
Андрей 23.12.2020 в 06:58
-1
пришлите прайс на Резисторы силовые AH (HS, RX24) в алюминиевом корпусе и наличие/колличество на складе .
23.12.2020 в 10:41
0
Для уточнения цены и наличия Вы можете выбрать интересующую Вас позицию и направить запрос с указанием количества на электронную почту или через Корзину. Прайс предоставить не можем.
Андрей 11.02.2021 в 09:37
6
Здравствуйте.
Интересуюсь резисторами «Резисторы силовые AH 300W в алюминиевом корпусе».
Подскажите, для рассеивания 300 Вт тепла нужен дополнительный радиатор или эта мощность рассеивается
корпусом резистора? Если требуется дополнительный радиатор, -можно ли приобрести его у Вас?
11.02.2021 в 12:15
-1
Добрый день. Рассеиваемая мощность при +25°С – 300 Вт (с радиатором); 60 Вт (без радиатора). Наличие радиаторов для силовых резисторов AH 300W уточняйте при заказе.
Дмитрий 16.02.2021 в 15:48
1
Добрый день!
Подскажите пожалуйста как будет выглядеть форма заказа резистора С5-35В 25Вт 68Ом с комплектом крепежа без уголков.
16.02.2021 в 17:06
9
Добрый день.
С5-35В 25Вт 68Ом - 1 шт.
Крепление 25Вт - 1 шт.
Андрей Борзенко 20.05.2021 в 04:25
2
Здравствуйте. Сгорел цементный резистор 3W12кJ в вашем каталоге не увидел точного совпадения. На какой заменить, чтоб те же характеристики были
20.05.2021 в 09:44
3
Добрый день. Исходя из маркировки у Вас резистор – 3 Вт 12 кОм ±5%.
Петров Михаил Станиславович 31.05.2021 в 15:37
1
Здравствуйте!
Интересует вопрос касаемо резистора серии С5-35В 25Вт 51 Ом.
Какова его предельная кратность в течении 1 сек?
Хотелось бы получить более подробную информацию по вашим резисторам
01.06.2021 в 17:18
2
Добрый день. Для резисторов С5-35 25Вт не установлен параметр предельной кратности в течении 1 секунды. Максимальное рабочее напряжение при переменном токе составляет 1000В, при постоянном – 1400В.
Александра 06.07.2021 в 12:00
6
Добрый день!
Подскажите, пожалуйста межосевое расстояние между отверстиями в уголках (когда весь крепеж в сборе, и нужно его соединить с основанием изделия, на каком расстоянии друг от друга делать отверстия в основании?) Крепление для резистора С5-35В 100Вт
Максим 07.07.2021 в 12:35
-5
Добрый день. В уголках 30x30x15 межосевое расстояние между отверстиями равно 12,2 ± 0,1 мм.
Андрей 10.07.2021 в 20:18
2
Здравствуйте, нужен резистор вентилятора охлаждения 0,2Ом 70Вт, у Вас такой можно подобрать?
Максим 12.07.2021 в 16:53
2
Здравствуйте. Можете выбрать резистор из имеющегося перечня номиналов и отправить запрос на электронную почту, указанную в разделе Контакты.
Сергей 27.07.2021 в 09:29
6
Добрый день!

Подскажите, хотим использовать резисторы ПЭВР-160 номиналом 160Вт 3,9Ом-100кОм для нагрузки батареи 22В. При сопротивлении 3,9Ом выделяемая на резисторе мощность составляет 125Вт (при заряженной полностью батареи выделяемая мощность 160Вт). Есть ли требования или рекомендации к охлаждению резисторов при такой работе? Планируется использовать резисторы в комплекте с креплениями (втулками) на уголки
Спартак 18.08.2021 в 15:35
-1
Добрый день!
3-д модель резистора SQP 10W100KJ можно получить?
Максим 20.08.2021 в 09:59
-2
Добрый день. Такими данными не располагаем.
Олег Степанов 06.09.2021 в 16:14
1
Здравствуйте. Скажите до какого номинала резистора включительно используется манганин?
Александр Крикунов 23.09.2021 в 22:24
-4
Телевизор Рубин 55 м10т резистор R 805. Тип корпуса отличен от приведённых (под печатный монтаж). На корпусе обозначение 5W4R7K. Каково его сопротивление?
Ева Владиславовна Прут 28.01.2022 в 11:41
4
Добрый день!
Подскажите, пожалуйста, для Резисторов С5-35В-16-43ОМ в комплектах крепления используется исключительно стеклотекстолитовые шайбы?
А для резисторов мощностью от 20 Вт используются керамические втулки?
Существуют ли крепления с использованием керамических втулок для 16 Вт?
Максим 31.01.2022 в 14:33
-1
Добрый день. В резисторах С5-35В 3-15 Вт внутреннее отверстие всего 6-8 мм, поэтому такие резисторы крепятся на шпильку и для электро-термо-изоляции используется стеклотекстолитовая шайба.
А в резисторах на 25 Вт - 160 Вт внутреннее отверстие уже позволяет использовать керамическую втулку.
Карасик 29.03.2022 в 15:39
5
Здравствуйте! Подскажите, в чем причины двух видов монтажа для резисторов?
Сергей 15.10.2022 в 08:41
4
Каким диаметром проволоки намотан каждый вид. Интересует ток перегорания резистора в течение 1 секунды в случае к.з. в нагрузке (как в предохранителе) чтобы правильно выбрать автомат защиты по току.
Владимир 03.04.2023 в 17:57
1
Добрый день!
Подскажите, пожалуйста межосевое расстояние между отверстиями в уголках для крепления резисторов на 50 Вт и75 Вт

С уважением, Владимир
Максим 06.10.2023 в 13:51
-1
Трансформатор напряжения (4 трехфазных группы) в составе: 1. металлическая рама для установки -1 шт.; ЗНОЛ.06-6 У2
Какую комплектацию резистора выбрать, С5-35В 50Вт 47кОм ±10%?
Арсений 27.01.2024 в 15:06
0
Добрый день! Подскажите, пожалуйста, значения паразитных емкости и индуктивности для резисторов серии SQP 5W в диапазоне частот до 500 кГц, или хотя бы значение постоянной времени.

ОтменитьОставить комментарий, написать отзыв:

Здесь Вы можете задать уточняющий вопрос о технических особенностях продукции или оставить отзыв о компании.

Также приглашаем Вас участвовать здесь в обсуждении вопросов по электротехнике и электронике, делиться своим опытом, знаниями, высказывать своё мнение, точку зрения.

Коммерческие запросы отправляйте через корзину или на электронную почту (не сюда).


Рекомендуем посмотреть:



Теги: силовой мощный резистор 50 Вт, AH, HS, RX24, RGX24, resistor ah, резистор ah 50w, resistor ah 50w, резисторы с радиатором, золотые резисторы, завод, изготовитель, производитель Arcol, Vishay, Yageo, Thunder, TE, резистор в алюминиевом корпусе, нагрузочный резистор мощностью 50 Вт, resistors threaded style, resistors straight leadwire style, resitors ahp series, resitors AHA series, resitors AHR series, resitors AHB series, resitors HS series, Gold Aluminum Housed Wirewound Resistor AH. Купить оптом и в розницу, доставка по России ТК «Деловые Линии» и «СДЭК» - Москва (МСК), Санкт-Петербург (СПБ), Екатеринбург (ЕКБ), Новосибирск, Нижний Новгород, Ростов-на-Дону, Воронеж, Челябинск, Казань, Пермь, Краснодар, Уфа, Красноярск, Самара, Саратов, Омск, Ярославль, Чебоксары, Ставрополь, Рязань, Ижевск, Пенза, Тула, Томск, Иркутск, Тюмень, Калининград, Киров, Тольятти, Брянск, Волгоград, Новокузнецк, Тверь, Смоленск, Барнаул, Калуга, Владивосток, Кемерово, Липецк, Ульяновск, Владимир, Мытищи, Хабаровск, Оренбург, Орёл, Иваново, Курск, Саранск, Белгород, Йошкар-Ола, Мурманск, Тамбов, Великий Новгород, Люберцы, Сургут, Петрозаводск, Астрахань, Кострома, Подольск, Набережные Челны, Сочи, Сергиев Посад, Вологда, Архангельск, Курган, Старый Оскол, Чита, Серпухов, Миасс, Красногорск, Нижний Тагил, Королёв, Магнитогорск, Одинцово, Волжский, Балашиха, Химки, Махачкала, Череповец, Раменское, Псков, Великие Луки, Улан-Удэ, Пушкино, Новочеркасск, Обнинск, Таганрог, Вяземский, Нижневартовск, Северодвинск, Дубна, Арзамас, Пятигорск, Благовещенск, Жуковский, Ивантеевка, Волгодонск, Бийск, Щелково, Фрязино, Бердск, Абакан, Коломна, Рыбинск, Муром, Нальчик, Новороссийск, Сыктывкар, Южно-Сахалинск, Ковров, Долгопрудный, Домодедово, Стерлитамак, Ангарск, Чехов, Ухта, Каменск-Уральский, Котельники, Владикавказ, Ногинск, Братск, Гатчина, Александров, Железногорск, Железногорск, Истра, Павлово, Петропавловск-Камчатский, Ступино, Якутск, Воскресенск, Дмитров, Димитровград, Малоярославец, Саров, Озёрск, Туапсе, Альметьевск, Выборг, Балаково, Северск, Алексин, Магадан, Электросталь, Армавир, Норильск, Лобня, Апатиты, Нефтекамск, Глазов, Ейск, Электроугли, Дзержинск, Кстово, Новомосковск, Сарапул, Комсомольск-на-Амуре, Орск, Нижнекамск, Невинномысск, Нефтеюганск, Клинцы, Видное, Орехово-Зуево, Энгельс, Новоуральск, Лыткарино, Березники, Каменск-Шахтинский, Сафоново, Новочебоксарск, Новый Уренгой, Междуреченск, Кирово-Чепецк, Елец, Салават, Сызрань, Сосновый Бор, Тихвин, Покров, Прокопьевск, Дзержинский, Железнодорожный, Красноармейск, Солнечногорск, Чайковский, Находка, Воркута, Россошь, Луховицы, Наро-Фоминск, Выкса, Всеволожск, Ревда, Усть-Илимск, Белореченск, Дедовск, Клин, Реутов, Руза, Балахна, Уссурийск, Бахчисарай, Ржев, Сортавала, Красноярск, Новорильск



Выбранные товары:

^
