Резисторы СП5-2, СП5-3

Резисторы СП5-2, СП5-3 – переменные проволочные подстроечные резисторы, потенциометры, мощностью 1 Вт с линейной зависимостью А и диапазоном регулировки 100 Ом – 47 кОм.

Резисторы СП5-2, СП5-3 относятся к многооборотным резисторам с круговым перемещением подвижной системы.

Допустимое отклонение сопротивления ±5% и ±10%. Резисторы имеют приемку "ОТК" и "ПЗ".

Рабочая повышенная температура среды не превышает +155°С, пониженная – до -60°С. Износоустойчивость – не менее 100 циклов перемещения ползунка.

Переменные резисторы СП5-2, СП5-3 устойчивы к вибрационным нагрузкам в диапазоне частот 1-3000Гц (амплитуда ускорения 200 м/с²), механическим ударам однократного (ускорение до 10 000 м/с²) и многократного действия (ускорение до 1 500 м/с²).

Предназначены для эксплуатации в цепях постоянного, переменного и импульсного тока, обеспечивая ограничение силы тока и распределение напряжения.

Дополнительные характеристики, а также габаритные и присоединительные размеры резисторов СП5-2, СП5-3 приведены ниже.

Гарантия работы поставляемых нашей компанией резисторов СП5-2, СП5-3 составляет 2 года. Это подкрепляется необходимыми документами по качеству.

Окончательная цена на резисторы СП5-2, СП5-3 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Резисторы СП5-2, СП5-3
Серия	Цена	Сопротивление	Масса	Размеры L×B×H
СП5-2 (100 Ом – 10 кОм)	по запросу + –	100 Ом – 10 кОм	3,5 г	14×13×12,9 мм
СП5-2 (15 кОм – 47 кОм)	по запросу + –	15 кОм – 47 кОм	3,5 г	14×13×12,9 мм
СП5-3 (100 Ом – 10 кОм)	по запросу + –	100 Ом – 10 кОм	2,5 г	14×13×5,4 мм
СП5-3 (15 кОм – 47 кОм)	по запросу + –	15 кОм – 47 кОм	2,5 г	14×13×5,4 мм

Маркировка резисторов СП5-2, СП5-3:

СП

–

СП	–	Подстроечный резистор с круговым перемещением подвижной системы.
5	–	Проволочный тип резистора.
2	–	Типономинал резистора.

Электрическая схема:

Габаритные размеры подстроечных резисторов СП5-2, СП5-3:

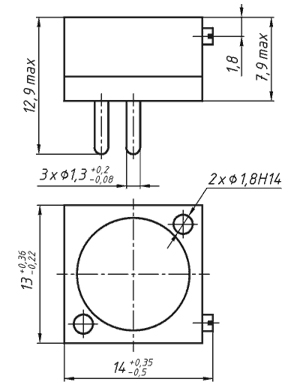

Переменные резисторы СП5-2

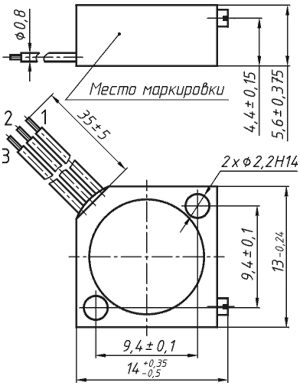

Переменные резисторы СП5-3

Технические характеристики регулировочных резисторов СП5-2, СП5-3:

Резисторы СП5-2, СП5-3
Тип регулятора		Многооборотный с круговым перемещением подвижной системы
Функциональная характеристика		Линейная А

Диапазон сопротивлений		100 Ом – 47 кОм
Допустимое отклонение сопротивления		±5%, ±10%
Температурный коэффициент сопротивления	от 100 Ом до 330 Ом	±500·10^-6 1/°С
Температурный коэффициент сопротивления	от 470 Ом до 47·10³ Ом	±250·10^-6 1/°С

Предельное рабочее напряжение		300 В
Номинальная мощность при температуре до 70°C		1 Вт

Диапазон рабочих температур		-60°С – +155°С
Относительная влажность воздуха при t=35°С		98%
Атмосферное давление		0,7 – 294,2 кПа
Исполнение		всеклиматическое

Акустический шум	диапазон частот	50 – 10 000 Гц
Акустический шум	уровень давления	150 дБ

Синусоидальная вибрация	диапазон частот	1 – 3000 Гц
Синусоидальная вибрация	амплитуда ускорений	200 м/с²
Механические удары	одиночные	10 000 м/с²
Механические удары	многократные	1 500 м/с²
Линейные нагрузки		200 м/с²

Сопротивление изоляции		100 МОм
Износоустойчивость		100 циклов
Минимальная наработка		2 000 ч

Фото переменных подстроечных резисторов СП5-2, СП5-3:
