Резисторы ППБ

Резисторы ППБ – переменные проволочные регулировочные бескаркасные резисторы, потенциометры, мощностью до 50 Вт с линейной зависимостью А и диапазоном регулировки 2,2 Ом – 47 кОм.

Резисторы ППБ относятся к однооборотным резисторам с круговым перемещением подвижной системы.

Допустимое отклонение сопротивления ±5% и ±10%. Резисторы имеют приемку "ОТК" и "ПЗ".

Рабочая повышенная температура среды не превышает +155°С, пониженная – до -60°С. Износоустойчивость – до 5 000 циклов перемещения ползунка.

Переменные резисторы ППБ устойчивы к вибрационным нагрузкам в диапазоне частот 1-2000Гц (амплитуда ускорения до 73,6 м/с2), механическим ударам однократного (ускорение до 1471 м/с2) и многократного действия (ускорение до 343 м/с2).

Предназначены для эксплуатации в цепях постоянного или переменного тока (частота до 1000 Гц), обеспечивая ограничение силы тока и распределение напряжения.

Дополнительные характеристики, а также габаритные и присоединительные размеры резисторов ППБ-1, ППБ-2, ППБ-3, ППБ-15, ППБ-25, ППБ-50 приведены ниже.

Гарантия работы поставляемых нашей компанией резисторов ППБ составляет 2 года. Это подкрепляется необходимыми документами по качеству.

Окончательная цена на резисторы ППБ зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Резисторы ППБ
Серия Цена Мощность
рассеяния		 Сопротивление Рабочее напряжение Вариант
конца вала
ППБ-1 по запросу
+ –
Добавить
1 Вт 10 Ом – 10 000 Ом 300 В А, Б, В
ППБ-2 по запросу
+ –
Добавить
2 Вт 400 В
ППБ-3 по запросу
+ –
Добавить
3 Вт 4,7 Ом – 22 000 Ом
ППБ-15 по запросу
+ –
Добавить
15 Вт 2,2 Ом – 47 000 Ом 500 В Г, Д, Е
ППБ-25 по запросу
+ –
Добавить
25 Вт
ППБ-50 по запросу
+ –
Добавить
50 Вт

Маркировка резисторов ППБ:

ППБ – 50   Е   10 Ом   +5%
ППБ – Переменные проволочные бескаркасные резисторы однооборотные с круговым перемещением подвижной системы.
50 – Номинальная мощность рассеяния.
Е – Обозначение варианта конца вала.
10 Ом – Номинальное сопротивление.
+5% – Допустимое отклонение номинального сопротивления.

Габаритные размеры переменных регулировочных резисторов ППБ-1 — ППБ-3:

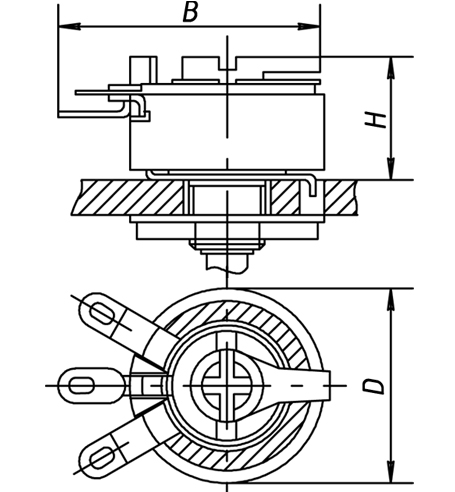

  • Габаритные размеры проволочных переменных резисторов ППБ-1 — ППБ-3

    Габаритные размеры резисторов ППБ-1 — ППБ-3

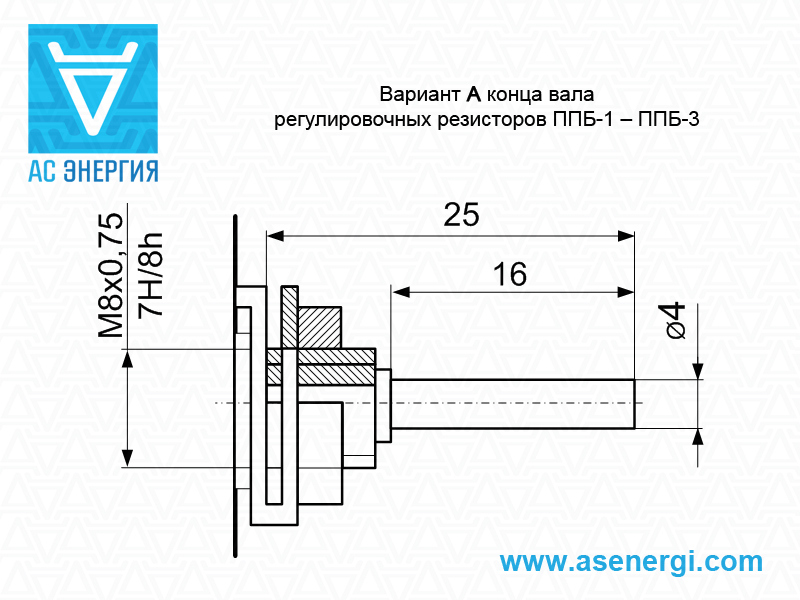

  • Вариант А конца вала регулировочных резисторов ППБ-1 — ППБ-3

    Вариант А

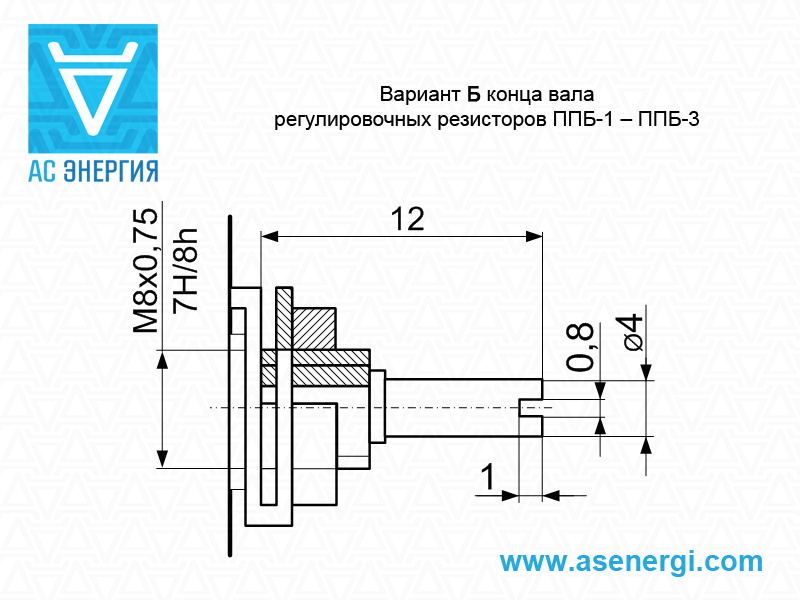

  • Вариант Б конца вала регулировочных резисторов ППБ-1 — ППБ-3

    Вариант Б

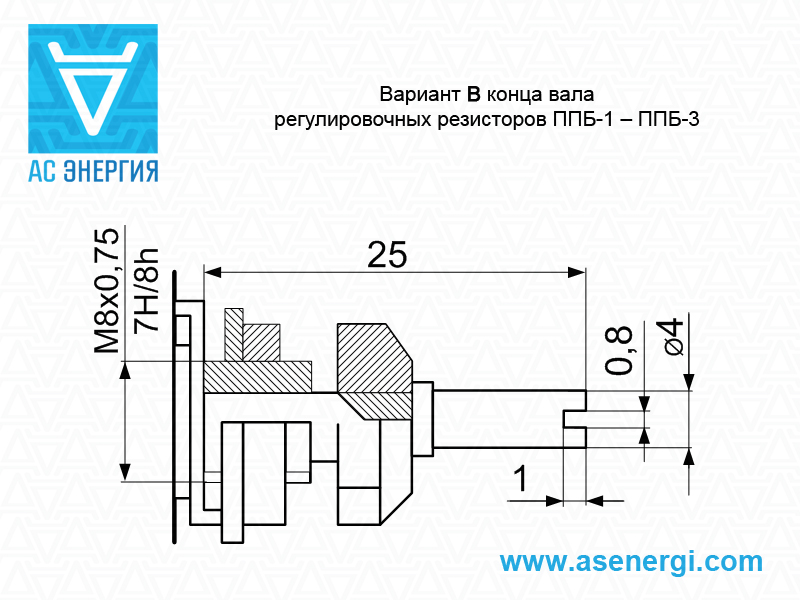

  • Вариант В конца вала регулировочных резисторов ППБ-1 — ППБ-3

    Вариант В

Габаритные размеры переменных регулировочных резисторов ППБ-15, ППБ-25:

  • Габаритные размеры проволочных переменных резисторов ППБ-15, ППБ-25

    Габаритные размеры резисторов ППБ-15, ППБ-25

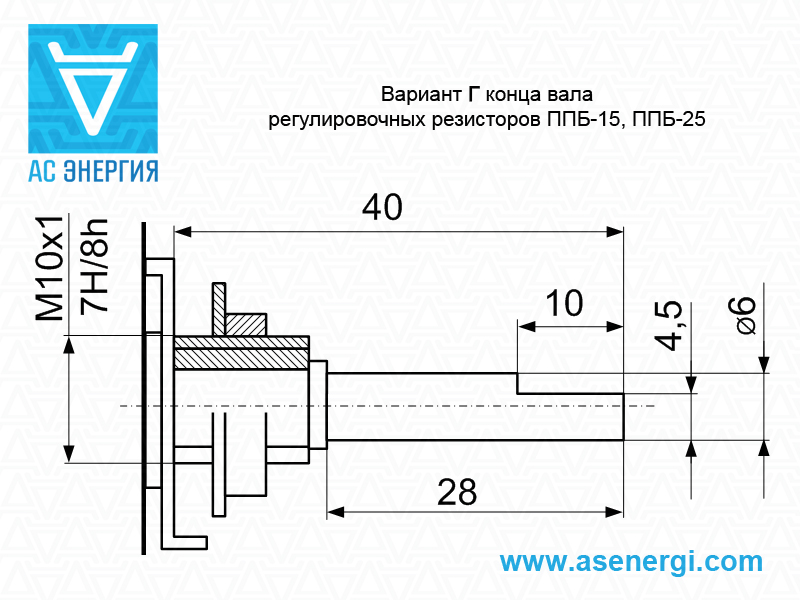

  • Вариант Г конца вала регулировочных резисторов ППБ-15, ППБ-25

    Вариант Г

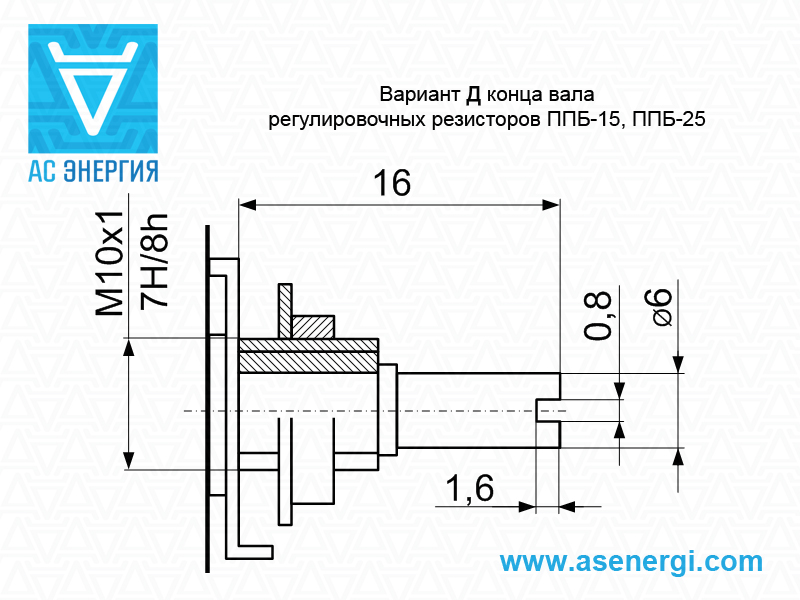

  • Вариант Д конца вала регулировочных резисторов ППБ-15, ППБ-25

    Вариант Д

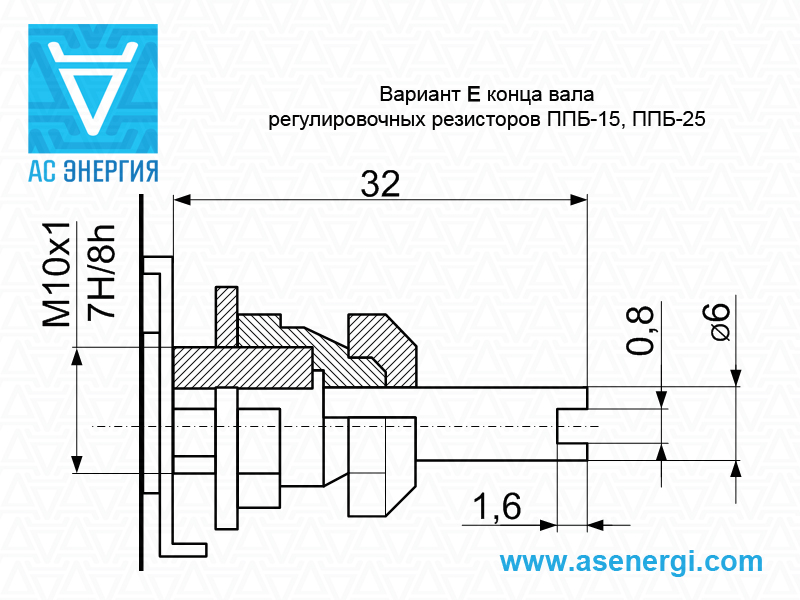

  • Вариант Е конца вала регулировочных резисторов ППБ-15, ППБ-25

    Вариант Е

Габаритные размеры переменных регулировочных резисторов ППБ-50:

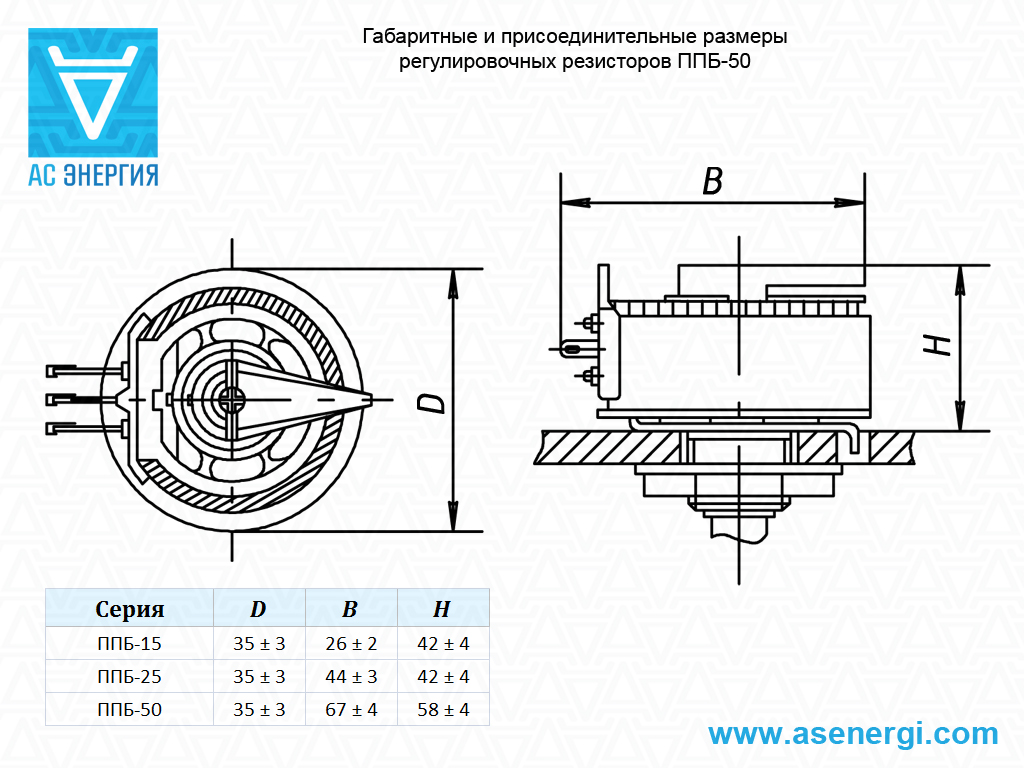

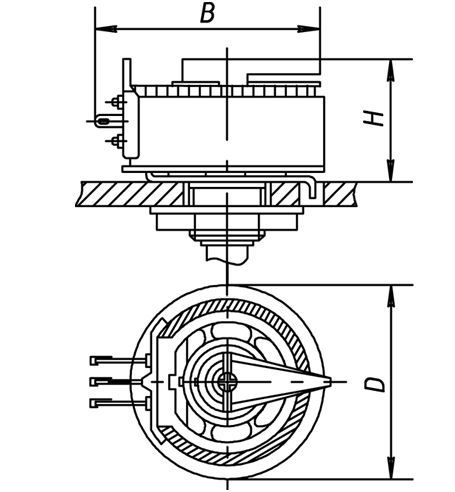

  • Габаритные размеры проволочных переменных резисторов ППБ-50

    Габаритные размеры резистора ППБ-50

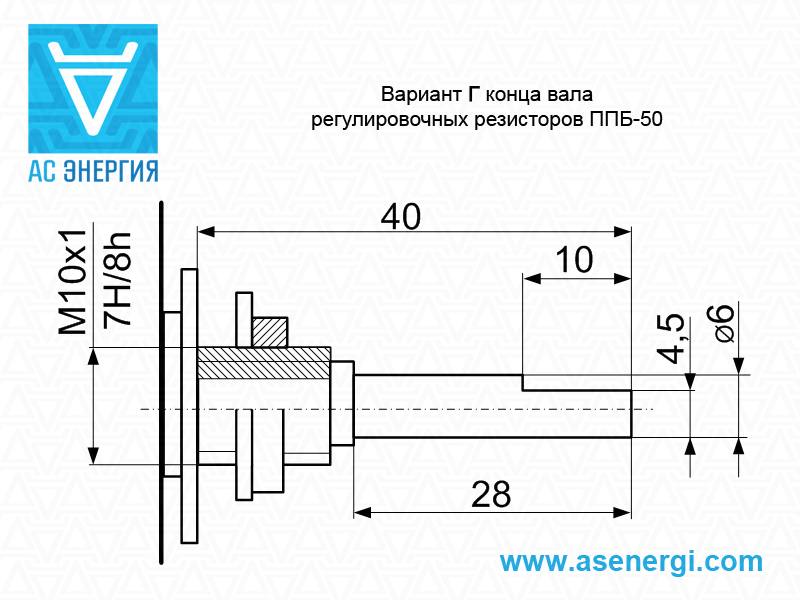

  • Вариант Г конца вала регулировочных резисторов ППБ-50

    Вариант Г

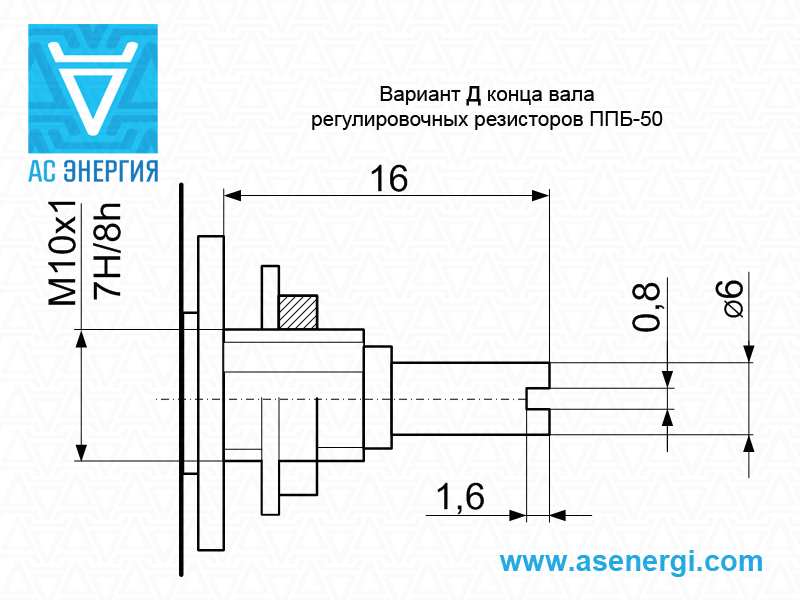

  • Вариант Д конца вала регулировочных резисторов ППБ-50

    Вариант Д

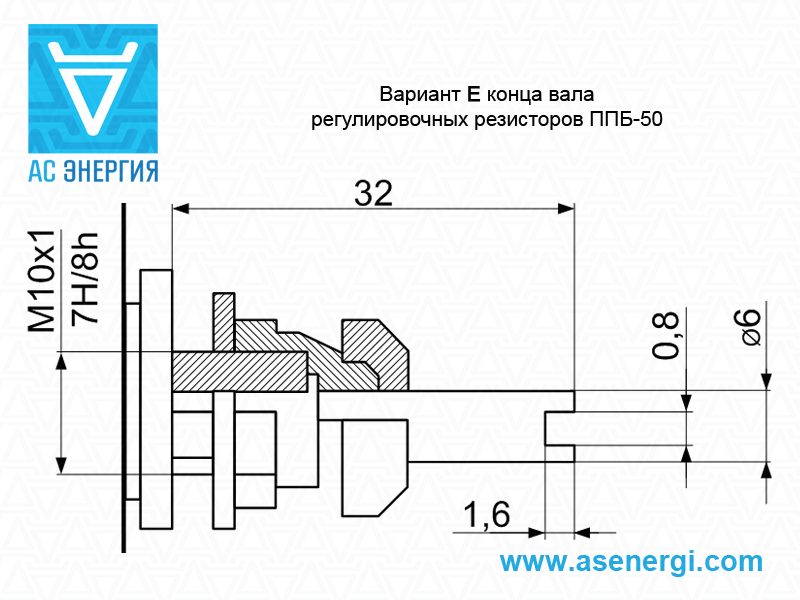

  • Вариант Е конца вала регулировочных резисторов ППБ-50

    Вариант Е

Серия D, мм H, мм B, мм Масса, г
ППБ-1 18+1,5 мм 12±1,5 мм 26±2,5 мм 25 г
ППБ-2 20+2 мм 16±1,5 мм 28±3 мм 30 г
ППБ-3 25+2 мм 22±2 мм 34±3 мм 40 г
ППБ-15 35±3 мм 26±2 мм 42±4 мм 100 г
ППБ-25 35±3 мм 44±3 мм 42±4 мм 150 г
ППБ-50 35±3 мм 67±4 мм 58±4 мм 350 г



Технические характеристики регулировочных резисторов ППБ:

Резисторы ППБ
Тип регулятора Однооборотный с круговым перемещением подвижной системы
Функциональная характеристика Линейная А
Номинальное сопротивление 2,2 Ом – 47 000 Ом
Допустимое отклонение сопротивления ±5%, ±10%
Температурный коэффициент сопротивления ±500·10-6 1/°С
Предельное рабочее напряжение 500 В
Мощность рассеяния 1 Вт – 50 Вт
Диапазон рабочих температур -60°С – +155°С
Относительная влажность воздуха при t=35°С 98%
Атмосферное давление 0,7 – 104 кПа
Исполнение УХЛ
Сопротивление изоляции 1 000 МОм
Износоустойчивость А, Г 5 000 циклов
Б, Б, В, Д, Е 1 000 циклов
Минимальная наработка ППБ-1 — ППБ-3 20 000 ч
ППБ-15 — ППБ-50 25 000 ч
Внешние воздействующие факторы ППБ-1 — ППБ-3 ППБ-15 — ППБ-50
Акустический шум диапазон частот 50 – 10 000 Гц 50 – 10 000 Гц
уровень давления ≤140 дБ ≤140 дБ
Синусоидальная вибрация диапазон частот 1 – 2000 Гц 1 – 80 Гц
амплитуда ускорений 73,6 м/с2 59,0 м/с2
Механические удары одиночные 1 471 м/с2 736 м/с2
многократные 343 м/с2 147 м/с2
Линейные нагрузки 491 м/с2 245 м/с2



Разметка установочных отверстий переменных резисторов ППБ:

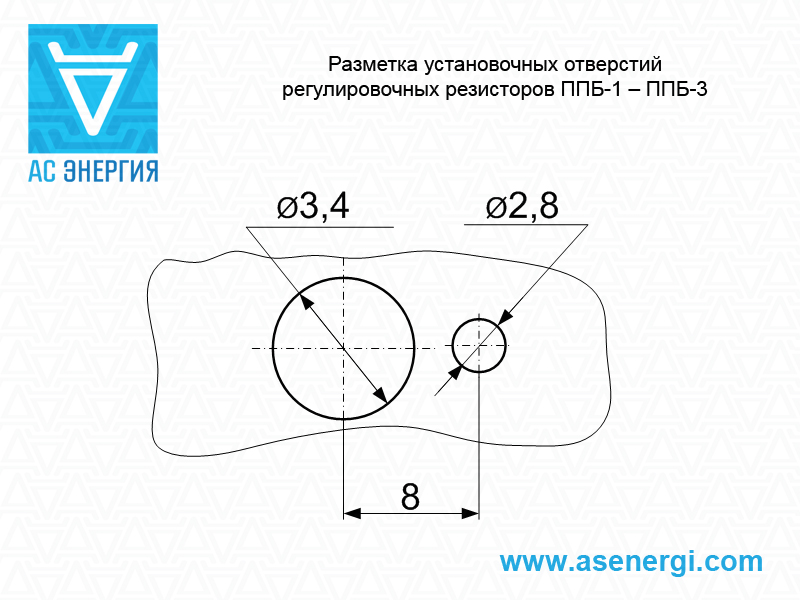

  • Разметка установочных отверстий резисторов ППБ-1 - ППБ-3

    ППБ-1 – ППБ-3

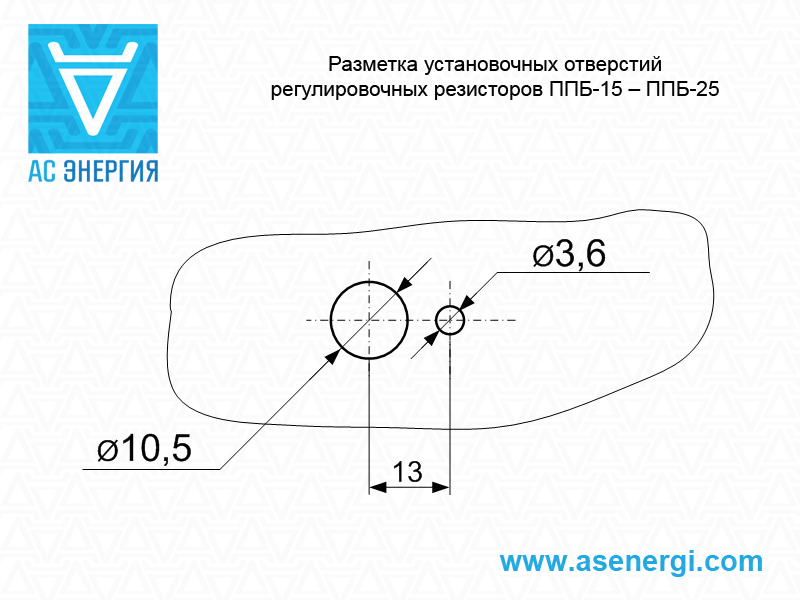

  • Разметка установочных отверстий резисторов ППБ-15 - ППБ-25

    ППБ-15 – ППБ-25

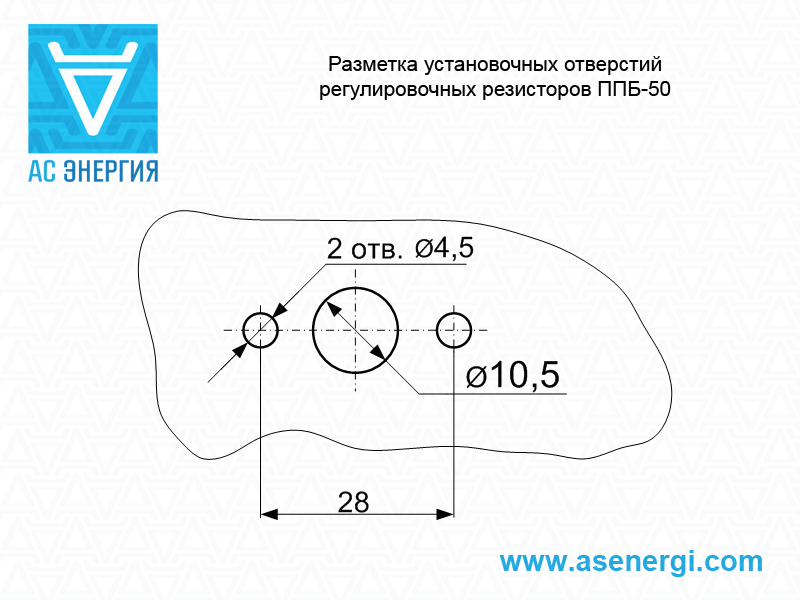

  • Разметка установочных отверстий резисторов ППБ-50

    ППБ-50

Фото переменных проволочных резисторов ППБ:

  • Переменный проволочный резистор ППБ-1Б 6,8 кОм±5%

    ППБ-1Б 6,8 кОм±5%

  • Переменный проволочный резистор ППБ-1В 330 Ом±5%

    ППБ-1В 330 Ом±5%

  • Переменный проволочный резистор ППБ-2А 330 Ом±5%

    ППБ-2А 330 Ом±5%

  • Переменный проволочный резистор ППБ-3А 470 Ом±5%

    ППБ-3А 470 Ом±5%

  • Переменный проволочный резистор ППБ-3Б 47 Ом±10%

    ППБ-3Б 47 Ом±10%

  • Переменный проволочный резистор ППБ-3В 100 Ом±10%

    ППБ-3В 100 Ом±10%

  • Переменный проволочный резистор ППБ-15Д 15 кОм±10%

    ППБ-15Д 15 кОм±10%

  • Переменный проволочный резистор ППБ-15Е 4,7 Ом±10%

    ППБ-15Е 4,7 Ом±10%

  • Переменный проволочный резистор ППБ-15Г 4,7 кОм±5%

    ППБ-15Г 4,7 кОм±5%

  • Переменный проволочный резистор ППБ-25Д 100 Ом±5%

    ППБ-25Д 100 Ом±5%

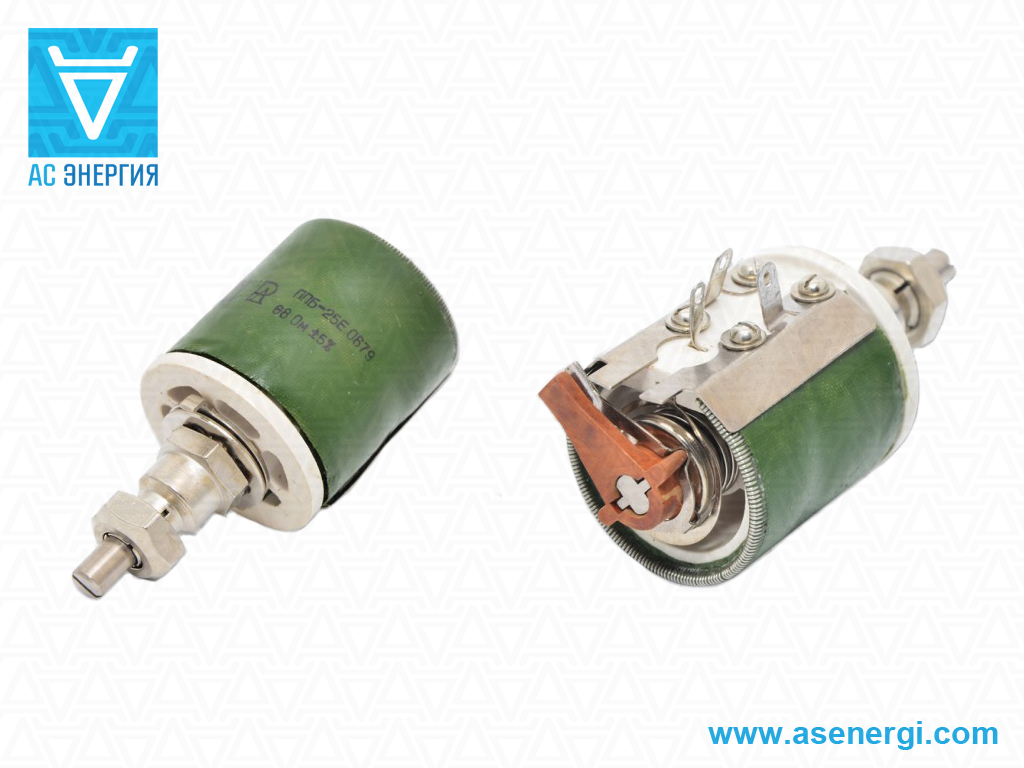

  • Переменный проволочный резистор ППБ-25Е 68 Ом±5%

    ППБ-25Е 68 Ом±5%

  • Переменный проволочный резистор ППБ-25Г 1 кОм±10%

    ППБ-25Г 1 кОм±10%

  • Переменный проволочный резистор ППБ-50Е 22 Ом±10%

    ППБ-50Е 22 Ом±10%

  • Переменный проволочный резистор ППБ-50Г 150 Ом±5%

    ППБ-50Г 150 Ом±5%

Комментарии к продукции, отзывы:

Сергей 03.10.2019 в 10:21
9
Подскажите, какой резистор ПП3 имеет встроенный выключатель, как ПП3-21, только из ряда 40...47
Максим 03.10.2019 в 12:07
7
У резисторов ПП3-40...47 встроенный выключатель отсутствует. Они все однооборотные, без выключателя.
Сергей 03.10.2019 в 13:28
3
Какие резисторы переменные вашего производства имею выключатели. Желательно типа ПП3
Илья 31.05.2020 в 15:38
1
Интересует угловая дискретность резисторов (между соседними витками проволоки), нигде не могу найти эту информацию. Следует ли понимать "отклонение от линейности" как отношение минимального шага измерения ко всему диапазону или тут другой смысл?
Алексей 05.02.2021 в 14:57
2
ППБ-15В 3.3к можно у Вас приобрести.
05.02.2021 в 16:01
-8
Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Александр 12.11.2023 в 08:34
0
Интересует резистр ппб 3А 8 22ом установлен был на сварочном полуавтомате марки циклон .может его возможно заменить другим
