Резисторы СП5-21

Резисторы СП5-21 – переменные проволочные регулировочные резисторы, потенциометры, мощностью 3 Вт с линейной зависимостью А и диапазоном регулировки 100 Ом – 15 кОм.

Резисторы СП5-21 относятся к многооборотным резисторам с круговым перемещением подвижной системы.

Допустимое отклонение сопротивления ±5%, отклонение от линейности от ±0,3% до ±1%. Резисторы имеют приемку "ОТК" и "ПЗ".

Рабочая повышенная температура среды не превышает +155°С, пониженная – до -60°С. Износоустойчивость – до 50 000 циклов перемещения ползунка.

Переменные резисторы СП5-21 устойчивы к вибрационным нагрузкам в диапазоне частот 1-3000Гц (амплитуда ускорения 150 м/с2), механическим ударам однократного (ускорение до 1500 м/с2) и многократного действия (ускорение до 350 м/с2).

Предназначены для эксплуатации в цепях постоянного или переменного тока (частота до 400 Гц), обеспечивая ограничение силы тока и распределение напряжения.

Дополнительные характеристики, а также габаритные и присоединительные размеры резисторов СП5-21 значатся в таблице.

Гарантия работы поставляемых нашей компанией резисторов СП5-21 составляет 2 года. Это подкрепляется необходимыми документами по качеству.

Окончательная цена на резисторы СП5-21 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Резисторы СП5-21
Серия Цена Сопротивление Тип резистора Отклонение от линейности Масса Размеры D×L
СП5-21-1
100 Ом – 680 Ом		 по запросу
+ –
Добавить
100 Ом – 680 Ом А
Б
В
Г		 1% 12 г 20×26 мм
СП5-21-1
1,0 кОм – 2,2 кОм		 по запросу
+ –
Добавить
1,0 кОм – 2,2 кОм
СП5-21-1
3,3 кОм – 15 кОм		 по запросу
+ –
Добавить
3,3 кОм – 15 кОм 0,5%, 0,75%, 1%
СП5-21-1
4,7 кОм – 15 кОм		 по запросу
+ –
Добавить
4,7 кОм – 15 кОм 0,3%
СП5-21-2
100 Ом		 по запросу
+ –
Добавить
100 Ом А
В		 1% 18 г 20×36 мм
СП5-21-2
150 Ом – 330 Ом		 по запросу
+ –
Добавить
150 Ом – 330 Ом
СП5-21-2
470 Ом – 680 Ом		 по запросу
+ –
Добавить
470 Ом – 680 Ом
СП5-21-2
1,0 кОм – 2,2 кОм		 по запросу
+ –
Добавить
1,0 кОм – 2,2 кОм
СП5-21-2
3,3 кОм – 15 кОм		 по запросу
+ –
Добавить
3,3 кОм – 15 кОм 0,5%, 0,75%, 1%
СП5-21-2
6,8 кОм – 15 кОм		 по запросу
+ –
Добавить
6,8 кОм – 15 кОм 0,5%

Маркировка резисторов СП5-21:

СП 5 – 21 В – 2
СП – Подстроечный резистор с круговым перемещением подвижной системы.
5 – Проволочный тип резистора.
21 – Типономинал резистора.
В – Тип резистора по износоустойчивости.
2 – Число секций.

Технические характеристики регулировочных резисторов СП5-21:

Резисторы СП5-21
Тип регулятора Многооборотный
с круговым перемещением подвижной системы
Функциональная характеристика Линейная А
Номинальное сопротивление 100 Ом – 15 кОм
Допустимое отклонение сопротивления 5%
Мощность при температуре до 55°C 3 Вт
Износоустойчивость СП5-21А, СП5-21В 50 000 циклов
СП5-21Б, СП5-21Г 10 000 циклов
Количество секций СП5-21А, СП5-21В 1;  2;  3;  4
СП5-21Б, СП5-21Г 1
Отклонение от линейности до 3,3 кОм 1%
свыше 3,3 кОм 0,3%,   0,5%,   0,75%,  1%

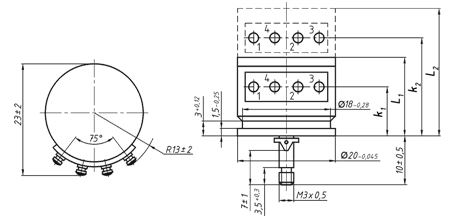

Габаритные размеры регулировочных резисторов СП5-21А:

  • Габаритные размеры проволочных переменных резисторов СП5-21А

    Габаритные размеры СП5-21А

  • Электрическая схема проволочных переменных резисторов СП5-21А

    Электрическая схема СП5-21А

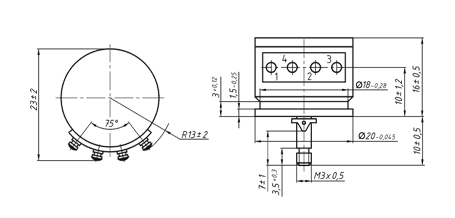

Габаритные размеры регулировочных резисторов СП5-21Б:

  • Габаритные размеры проволочных переменных резисторов СП5-21Б

    Габаритные размеры СП5-21Б

  • Электрическая схема проволочных переменных резисторов СП5-21Б

    Электрическая схема СП5-21Б

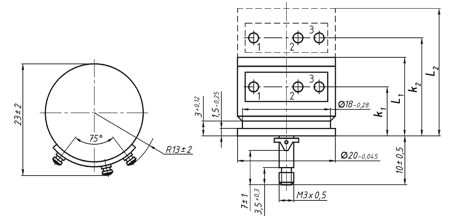

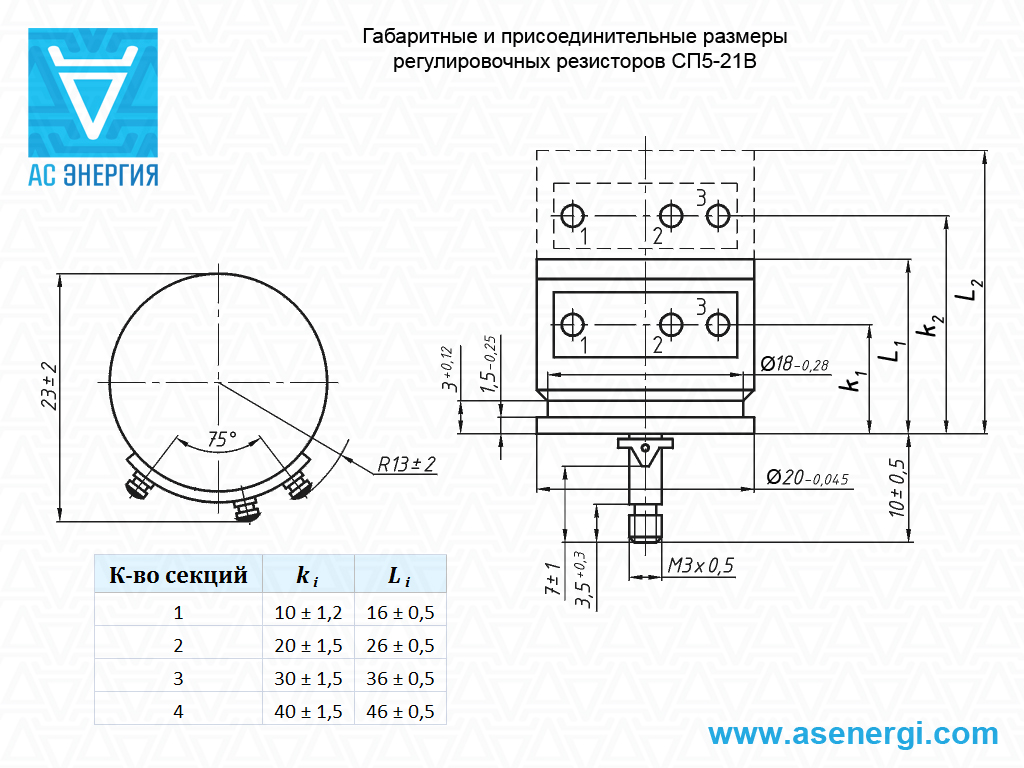

Габаритные размеры регулировочных резисторов СП5-21В:

  • Габаритные размеры проволочных переменных резисторов СП5-21В

    Габаритные размеры СП5-21В

  • Электрическая схема проволочных переменных резисторов СП5-21В

    Электрическая схема СП5-21В

Габаритные размеры регулировочных резисторов СП5-21Г:

  • Габаритные размеры проволочных переменных резисторов СП5-21Г

    Габаритные размеры СП5-21Г

  • Электрическая схема проволочных переменных резисторов СП5-21Г

    Электрическая схема СП5-21Г



Серия Количество секций Масса
СП5-21А,
СП5-21В		 1 12 г
2 18 г
3 24 г
4 28 г
СП5-21Б, СП5-21Г 1 12 г



Условия эксплуатации и внешние воздействующие факторы:

Резисторы СП5-21
Акустический шум:
Диапазон частот от 50 до 10 000 Гц
Уровень звукового давления СП5-21А, СП5-21В 130 дБ
СП5-21Б, СП5-21Г 150 дБ
Синусоидальная вибрация:
Диапазон частот от 1 до 3000 Гц
Амплитуда ускорений 150 м/с2
Механические удары:
Одиночного действия длительность удара 1-3 мс
ускорение 1500 м/с2
Многократного действия длительность удара 1-10 мс
ускорение 350 м/с2
Линейное ускорение 1000 м/с2
Климатические воздействия:
Диапазон рабочих температур СП5-21А, СП5-21В -60°С – +125°С
СП5-21Б, СП5-21Г -60°С – +155°С
Относительная влажность воздуха при t=35°С 98%
Атмосферное давление от 0,13 до 304 кПа



Фото переменных проволочных резисторов СП5-21А-1:

Комментарии к продукции, отзывы:

Сергей 03.10.2019 в 10:21
9
Подскажите, какой резистор ПП3 имеет встроенный выключатель, как ПП3-21, только из ряда 40...47
Максим 03.10.2019 в 12:07
7
У резисторов ПП3-40...47 встроенный выключатель отсутствует. Они все однооборотные, без выключателя.
Сергей 03.10.2019 в 13:28
3
Какие резисторы переменные вашего производства имею выключатели. Желательно типа ПП3
Илья 31.05.2020 в 15:38
1
Интересует угловая дискретность резисторов (между соседними витками проволоки), нигде не могу найти эту информацию. Следует ли понимать "отклонение от линейности" как отношение минимального шага измерения ко всему диапазону или тут другой смысл?
Алексей 05.02.2021 в 14:57
2
ППБ-15В 3.3к можно у Вас приобрести.
05.02.2021 в 16:01
-8
Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Александр 12.11.2023 в 08:34
0
Интересует резистр ппб 3А 8 22ом установлен был на сварочном полуавтомате марки циклон .может его возможно заменить другим
