Охладитель О123 для таблеточных диодов, тиристоров

Диаметр контактной поверхности 22 мм
Применение ДЛ123, Т123, Т223, Т323, ТБИ323
Цена О123 по запросу
+
Добавить
Размеры 150×100×122 мм
Масса 2,0 кг

Охладители О123-100 применяются для одностороннего и двухстороннего охлаждения силовых полупроводниковых приборов таблеточного исполнения, с типом корпуса PD21, PD22, PD23, PT21, PT21-1, PT23. Рассеиваемая мощность охладителя при естественном охлаждении составляет 120 Вт.

Охлаждение потоком воздуха может быть естественное или принудительное в зависимости от количества выделяемого тепла и условий работы полупроводников.

Полупроводниковые приборы (силовые диоды, тиристоры) таблеточной конструкции монтируются в охладители путём обжатия болтов и траверсы.

Для достижения минимальных электрических потерь и максимального отвода тепла приборов необходимо соблюдать соответствующее усилие сжатия Fm, указанное в характеристиках силового прибора. Усилие сжатия определяется по значению изгиба траверсы.

Контактные поверхности охладителя и силового прибора должны иметь низкие показатели шероховатости и отклонения плоскостности. Перед монтажом контактные поверхности охладителя, токоотвода и силового прибора необходимо протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном) и рекомендуется смазывать тонким слоем кремнийорганической теплопроводной пасты КПТ-8.

Теплоотводы охладителя изготавливаются из алюминиевых радиаторных профилей и не требуют дополнительного защитного покрытия при эксплуатации в различных климатических условиях.

Технические характеристики, габаритные и присоединительные размеры охладителей для таблеточных полупроводниковых приборов указаны в таблице ниже.

Читать далее

Окончательная цена на охладители О123 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Конструктивные и тепловые параметры охладителей О123-100:

Серия О123 (О123-100, ОА037*)
Диаметр контактной поверхности 22 мм
Для типа корпуса PD21, PD22, PD23, PT21, PT21-1, PT23
Применение ДЛ123, Т123, Т223, Т323, ТБИ323
Рассеиваемая мощность при естественном охлаждении 120 Вт
Тепловое сопротивление при естественном охлаждении 0,710°C/Вт
Тепловое сопротивление при принудительном охлаждении (скорость воздуха 6 м/с) 0,212°C/Вт
Перепад давления 20 Па
Усилие сжатия не более 8 ± 1,5 кН
Габаритные размеры 150×100×122 мм
Масса 2,0 кг

*Примечание: прежнее обозначение охладителей.


Габаритные и установочные размеры охладителей О123-100:

Размеры О123

Расшифровка обозначений маркировки О123-100 УХЛ2:

О 1 2 3 - 100 - УХЛ2
О Охладитель воздушный.
1 Порядковый номер модификации конструкции воздушного охладителя.
2 Обозначение модификации для таблеточных охладителей по диаметру контактной поверхности.
3 Порядковый номер модификации конструкции охладителя для приборов: 3 – таблеточного исполнения при двухстороннем охлаждении.
100 Длина охладителя, мм.
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

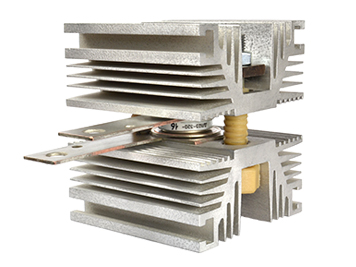

Фото охладителей О123-100 для штыревых полупроводниковых приборов:

Сергей 07.10.2019 в 15:38
-1
Подскажите где взять информацию о прогибе траверсы в зависимости от усилия сжатия
Вячеслав 31.05.2020 в 11:02
2
Тиристор таблеточный Т 143–800–16 6 2 УХЛ2
Радиатор охлаждения О143 185×150×125
Изолированы ли поверхности радиаторов от контактных поверхностей тиристоров?
09.06.2020 в 12:31
0
Добрый день. Поверхности половинок охладителей (радиаторов) от контактных поверхностей тиристоров – не изолированы. А половинки охладителя между собой изолированы, поскольку стягивающие болты покрыты диэлектриком.
Айнур Марселевич Гирфанов 30.11.2020 в 07:10
1
Добрый день! Охладитель О231 для штыревых диодов, тиристоров. Необходимо изолировать ? И есть ли комплект крепежный для него к панели?
30.11.2020 в 09:39
1
Добрый день. Да, необходимо. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Матюнин Виктор 12.09.2022 в 17:51
0
Добрый день ! Какой метод крепежа рекомендуется для крепления радиаторов О241/О231 к поверхности ? Какой стандартный профиль (или рейка) походит для установки данных охладителей ?
Владимир 25.05.2023 в 14:22
1
Здравствуйте. Хотим использовать модули МТТ-500. (ток 400 А)
Как узнать, какой мощности ставить на него охладитель, чтобы охлаждение работало на конвекции.
Максим 10.06.2023 в 00:00
0
Здравствуйте! Какому усилию затяжки гаек (Н*м) траверсы соответствуют указанные в таблице значения усилия сжатия для охладителей? Чтоб была возможность использовать динамометрический ключ для контроля усилия затяжки.
