Охладитель О153 для таблеточных диодов, тиристоров

Диаметр контактной поверхности 55 мм
Применение Д153, Д253, ДЛ153, Т153, Т253, Т353, Т453, Т553, Т653, Т753, ТБ153, ТБ253, ТБИ153, ТБИ253
Цена О153 по запросу
+
Добавить
Размеры 230×150×176 мм
Масса 6,0 кг

Охладители О153-150 применяются для одностороннего и двухстороннего охлаждения силовых полупроводниковых приборов таблеточного исполнения, с типом корпуса PD50, PD53, PD54, PT51, PT53, PT53-1, PT54, PTO54, D.D2, T.D1, T.D2, T.D5. Рассеиваемая мощность охладителя при естественном охлаждении составляет 220 Вт, площадь охлаждающей поверхности 5957,2 см2.

Охлаждение потоком воздуха может быть естественное или принудительное в зависимости от количества выделяемого тепла и условий работы полупроводников.

Полупроводниковые приборы (силовые диоды, тиристоры) таблеточной конструкции монтируются в охладители путём обжатия болтов и траверсы.

Для достижения минимальных электрических потерь и максимального отвода тепла приборов необходимо соблюдать соответствующее усилие сжатия Fm, указанное в характеристиках силового прибора. Усилие сжатия определяется по значению прогиба траверсы.

Контактные поверхности охладителя и силового прибора должны иметь низкие показатели шероховатости и отклонения плоскостности. Перед монтажом контактные поверхности охладителя, токоотвода и силового прибора необходимо протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном) и рекомендуется смазывать тонким слоем кремнийорганической теплопроводной пасты КПТ-8.

Теплоотводы охладителя изготавливаются из алюминиевых радиаторных профилей и не требуют дополнительного защитного покрытия при эксплуатации в различных климатических условиях.

Технические характеристики, габаритные и присоединительные размеры охладителей для таблеточных полупроводниковых приборов указаны в таблице ниже.

Читать далее

Окончательная цена на охладители О153 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Конструктивные и тепловые параметры охладителей О153-150:

Серия О153 (О153-150, ОА033*)
Диаметр контактной поверхности 55 мм
Для типа корпуса PD50, PD53, PD54, PT51, PT53, PT53-1, PT54, PTO54, D.D2, T.D1, T.D2, T.D5
Применение Д153, Д253, ДЛ153, Т153, Т253, Т353, Т453, Т553, Т653, Т753, ТБ153, ТБ253, ТБИ153, ТБИ253
Рассеиваемая мощность при естественном охлаждении 220 Вт
Тепловое сопротивление при естественном охлаждении 0,260°C/Вт
Тепловое сопротивление при принудительном охлаждении (скорость воздуха 6 м/с) 0,075°C/Вт
Перепад давления 30 Па
Усилие сжатия не более 26 ± 1,5 кН
Площадь охлаждающей поверхности 5957,2 см2
Габаритные размеры 230×150×176 мм
Масса 6,0 кг

*Примечание: прежнее обозначение охладителей.


Габаритные и установочные размеры охладителей О153-150:

Размеры О153

Расшифровка обозначений маркировки О153-150 УХЛ2:

О 1 5 3 - 150 - УХЛ2
О Охладитель воздушный.
1 Порядковый номер модификации конструкции воздушного охладителя.
5 Обозначение модификации для штыревых охладителей по диаметру отверстия под монтажный винт.
3 Порядковый номер модификации конструкции охладителя для приборов: 3 – таблеточного исполнения при двухстороннем охлаждении.
150 Длина охладителя, мм.
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

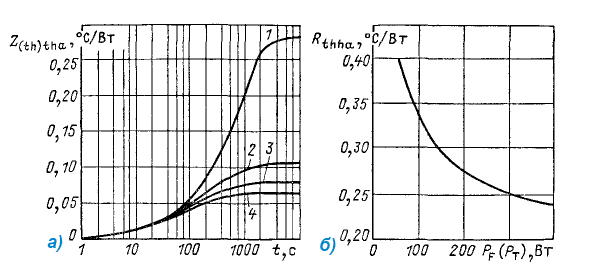

Графики температурных параметров охладителей О153:

а) — переходное тепловое сопротивление контактная поверхность охладителя - охлаждающая среда (1-0 м/с (220 Вт); 2-3 м/с; 3-6 м/с; 4-12 м/с)
б) — тепловые сопротивления контактная поверхность охладителя - охлаждающая среда в зависимости от рассеиваемой мощности при естественном охлаждении


Прогиб траверсы в таблеточном охладителе:

1. Усилие сжатия при сборке охладителей с приборами таблеточного исполнения обеспечивается прижимным устройством охладителя с соответствующим значением прогиба траверсы.

Контроль прогиба траверсы проводят с помощью индикатора часового типа ИЧ с ценой деления 0,01 мм.

Индикатор устанавливается в измерительную скобу с расстоянием между измеряемыми метками 70 мм. Приспособление устанавливается на поверочную плиту и показания индикатора выставляются на "0". Затем приспособление с индикатором устанавливается на траверсу охладителя.

Траверса зажимается гайками поочередно; многократно чередуя, гайки подтягиваются до тех пор, пока величина прогиба траверсы не достигнет значения, установленного в таблице.

Номинальное значение прогиба траверсы – для траверсы сечением 10х25 мм:

Траверса сечением Расстояние между центрами отверстий траверсы Расстояние между рабочими поверхностями скобы для контроля прогиба траверсы Применение Усилие сжатия Количество траверс Прогиб траверсы (траверс)
10х25 мм 116 мм 70 мм О143 10 кН 1 шт. 320 мкм
О243, О343 15 кН 1 шт. 480 мкм
О153, О253 26 кН 2 шт. 420 мкм



В случае исходной деформации траверсы значение прогиба необходимо уменьшить (увеличить) на величину вогнутости (выпуклости) траверсы.

2. В процессе эксплуатации охладителей для приборов таблеточного исполнения необходимо не реже одного раза в год производить контроль и, при необходимости, корректировку прогиба траверсы для обеспечения необходимого усилия сжатия.

3. Охладители для приборов таблеточного исполнения могут применяться с приборами, имеющими разную высоту. При этом допускается выход стяжных болтов за габариты до 10 мм, выход изоляции армированных болтов за габариты теплоотвода на 1-2 мм, а смещение половинок теплоотводов относительно друг друга с выходом за габариты не более 2 мм.


Фото охладителей О153-150 для штыревых полупроводниковых приборов:
