Охладитель О143 для таблеточных диодов, тиристоров

Диаметр контактной поверхности 42 мм
Применение Д133, Д233, Д143, Д243, Т133, Т233, Т333, ТБ133, ТБ233, ТБ333, ТБИ133, ТБИ233, ТБИ333, Т143, Т243, Т343, ТБ143, ТБ243, ТБ343, ТБИ143, ТБИ243, ТБИ343
Цена О143 по запросу
+
Добавить
Размеры 185×150×125 мм
Масса 3,0 кг

Охладители О143-150 применяются для одностороннего и двухстороннего охлаждения силовых полупроводниковых приборов таблеточного исполнения, с типом корпуса PD32, PD42, PD43, PD44, PT31, PT32, PT41, PT42, PT43, D.B1, D.B2, D.C2, T.B2, T.B3, T.C1, T.C2, T.C3. Рассеиваемая мощность охладителя при естественном охлаждении составляет 120 Вт, площадь охлаждающей поверхности 3656,9 см2.

Охлаждение потоком воздуха может быть естественное или принудительное в зависимости от количества выделяемого тепла и условий работы полупроводников.

Полупроводниковые приборы (силовые диоды, тиристоры) таблеточной конструкции монтируются в охладители путём обжатия болтов и траверсы.

Для достижения минимальных электрических потерь и максимального отвода тепла приборов необходимо соблюдать соответствующее усилие сжатия Fm, указанное в характеристиках силового прибора. Усилие сжатия определяется по значению прогиба траверсы.

Контактные поверхности охладителя и силового прибора должны иметь низкие показатели шероховатости и отклонения плоскостности. Перед монтажом контактные поверхности охладителя, токоотвода и силового прибора необходимо протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном) и рекомендуется смазывать тонким слоем кремнийорганической теплопроводной пасты КПТ-8.

Теплоотводы охладителя изготавливаются из алюминиевых радиаторных профилей и не требуют дополнительного защитного покрытия при эксплуатации в различных климатических условиях.

Технические характеристики, габаритные и присоединительные размеры охладителей для таблеточных полупроводниковых приборов указаны в таблице ниже.

Читать далее

Окончательная цена на охладители О143 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Конструктивные и тепловые параметры охладителей О143-150:

Серия О143 (О143-150, ОА038*)
Диаметр контактной поверхности 42 мм
Для типа корпуса PD32, PD42, PD43, PD44, PT31, PT32, PT41, PT42, PT43, D.B1, D.B2, D.C2, T.B2, T.B3, T.C1, T.C2, T.C3
Применение Д133, Д233, Д143, Д243, Т133, Т233, Т333, Т433, Т933, ТБ133, ТБ233, ТБ333, ТБ433, ТБ833, ТБ933, ТБИ133, ТБИ233, ТБИ333, ТБИ433, ТБИ533, ТБИ833, ТБИ933, Т143, Т243, Т343, Т443, Т643, Т743, ТБ143, ТБ243, ТБ343, ТБ943, ТБИ143, ТБИ243, ТБИ343, ТБИ443, ТБИ543, ТБИ643
Рассеиваемая мощность при естественном охлаждении 120 Вт
Тепловое сопротивление при естественном охлаждении 0,500°C/Вт
Тепловое сопротивление при принудительном охлаждении (скорость воздуха 6 м/с) 0,125°C/Вт
Перепад давления 30 Па
Усилие сжатия не более 15 ± 1,5 кН
Площадь охлаждающей поверхности 3656,9 см2
Габаритные размеры 185×150×125 мм
Масса 3,0 кг

*Примечание: прежнее обозначение охладителей.


Габаритные и установочные размеры охладителей О143-150:

Размеры О143

Расшифровка обозначений маркировки О143-150 УХЛ2:

О 1 4 3 - 150 - УХЛ2
О Охладитель воздушный.
1 Порядковый номер модификации конструкции воздушного охладителя.
4 Обозначение модификации для таблеточных охладителей по диаметру контактной поверхности.
3 Порядковый номер модификации конструкции охладителя для приборов: 3 – таблеточного исполнения при двухстороннем охлаждении.
150 Длина охладителя, мм.
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

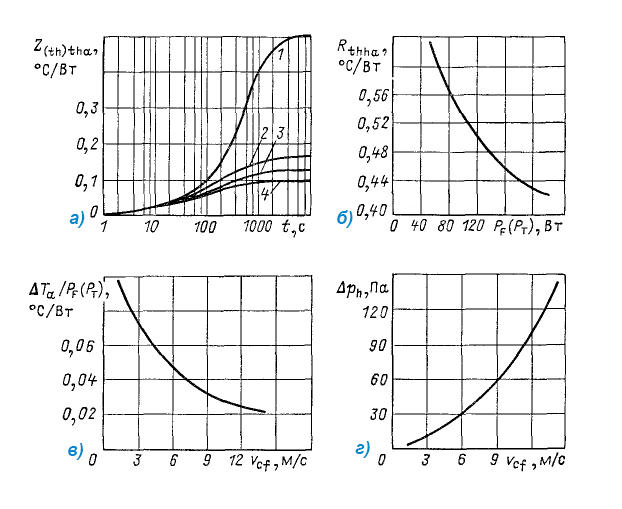

Графики температурных параметров охладителей О143:

а) — переходное тепловое сопротивление контактная поверхность охладителя - охлаждающая среда (1-0 м/с (120 Вт); 2-3 м/с; 3-6 м/с; 4-12 м/с)
б) — тепловые сопротивления контактная поверхность охладителя - охлаждающая среда в зависимости от рассеиваемой мощности при естественном охлаждении
в) — перепад температуры охлаждающего воздуха, отнесенный к рассеиваемой мощности, в зависимости от скорости охлаждающего воздуха
г) — перепад давления потока охлаждающей среды в зависимости от скорости охлаждающего воздуха


Прогиб траверсы в таблеточном охладителе:

1. Усилие сжатия при сборке охладителей с приборами таблеточного исполнения обеспечивается прижимным устройством охладителя с соответствующим значением прогиба траверсы.

Контроль прогиба траверсы проводят с помощью индикатора часового типа ИЧ с ценой деления 0,01 мм.

Индикатор устанавливается в измерительную скобу с расстоянием между измеряемыми метками 70 мм. Приспособление устанавливается на поверочную плиту и показания индикатора выставляются на "0". Затем приспособление с индикатором устанавливается на траверсу охладителя.

Траверса зажимается гайками поочередно; многократно чередуя, гайки подтягиваются до тех пор, пока величина прогиба траверсы не достигнет значения, установленного в таблице.

Номинальное значение прогиба траверсы – для траверсы сечением 10х25 мм:

Траверса сечением Расстояние между центрами отверстий траверсы Расстояние между рабочими поверхностями скобы для контроля прогиба траверсы Применение Усилие сжатия Количество траверс Прогиб траверсы (траверс)
10х25 мм 116 мм 70 мм О143 10 кН 1 шт. 320 мкм
О243, О343 15 кН 1 шт. 480 мкм
О153, О253 26 кН 2 шт. 420 мкм



В случае исходной деформации траверсы значение прогиба необходимо уменьшить (увеличить) на величину вогнутости (выпуклости) траверсы.

2. В процессе эксплуатации охладителей для приборов таблеточного исполнения необходимо не реже одного раза в год производить контроль и, при необходимости, корректировку прогиба траверсы для обеспечения необходимого усилия сжатия.

3. Охладители для приборов таблеточного исполнения могут применяться с приборами, имеющими разную высоту. При этом допускается выход стяжных болтов за габариты до 10 мм, выход изоляции армированных болтов за габариты теплоотвода на 1-2 мм, а смещение половинок теплоотводов относительно друг друга с выходом за габариты не более 2 мм.


Фото охладителей О143-150 для штыревых полупроводниковых приборов:


Сергей 07.10.2019 в 15:38
-1
Подскажите где взять информацию о прогибе траверсы в зависимости от усилия сжатия
Вячеслав 31.05.2020 в 11:02
2
Тиристор таблеточный Т 143–800–16 6 2 УХЛ2
Радиатор охлаждения О143 185×150×125
Изолированы ли поверхности радиаторов от контактных поверхностей тиристоров?
09.06.2020 в 12:31
0
Добрый день. Поверхности половинок охладителей (радиаторов) от контактных поверхностей тиристоров – не изолированы. А половинки охладителя между собой изолированы, поскольку стягивающие болты покрыты диэлектриком.
Айнур Марселевич Гирфанов 30.11.2020 в 07:10
1
Добрый день! Охладитель О231 для штыревых диодов, тиристоров. Необходимо изолировать ? И есть ли комплект крепежный для него к панели?
30.11.2020 в 09:39
1
Добрый день. Да, необходимо. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Матюнин Виктор 12.09.2022 в 17:51
0
Добрый день ! Какой метод крепежа рекомендуется для крепления радиаторов О241/О231 к поверхности ? Какой стандартный профиль (или рейка) походит для установки данных охладителей ?
Владимир 25.05.2023 в 14:22
1
Здравствуйте. Хотим использовать модули МТТ-500. (ток 400 А)
Как узнать, какой мощности ставить на него охладитель, чтобы охлаждение работало на конвекции.
Максим 10.06.2023 в 00:00
0
Здравствуйте! Какому усилию затяжки гаек (Н*м) траверсы соответствуют указанные в таблице значения усилия сжатия для охладителей? Чтоб была возможность использовать динамометрический ключ для контроля усилия затяжки.
