Кнопочные переключатели LXA2 (3SA5)

Кнопочные переключатели LXA2 (3SA5)

Кнопочные переключатели LXA2 (3SA5) коммутируют цепи сигнализации, питания и управления с напряжением переменного тока до 660В (частота тока 50-60Гц) и напряжением постоянного тока до 400В.

Контактная группа кнопочных переключателей LXA2 (3SA5) может состоять из одного нормально открытого контакта (NO), одного нормально закрытого контакта (NC) или одного нормально открытого и одного нормально закрытого контакта (NO+NC).

Переключения рабочего положения производятся с помощью толкателя (грибовидного или потайного) с фиксацией или без фиксации положения толкателя. Некоторые переключатели имеет грибовидный толкатель с возвратным поворотом.

Толкатели кнопочных переключателей серии LXA2 (3SA5) производятся различной цветовой окраски: белый, черный, зеленый, красный, желтый, синий, оранжевый.

Представленные кнопочные переключатели LXA2 (3SA5) состоят из быстросъёмной головки-толкателя, пластмассового корпуса и пластмассового контактного модуля. Крепятся кнопочные переключатели путем фиксации в отверстии панели двумя винтами или крепежной шайбой. Присоединение проводников – винтовыми зажимами.

Рабочая повышенная температура среды составляет не более +40°С, рабочая пониженная – не ниже -5°С. Электрическая износостойкость составляет не менее 500 000 циклов, механическая – не менее 1 000 000 циклов.

Применяются кнопочные переключатели LXA2 (3SA5) в качестве элементов оперативного управления процессами технологического оборудования, в качестве индикаторов состояния электрических цепей и др.

Более подробные характеристики кнопочных переключателей LXA2 (3SA5) с приведением подробной расшифровки маркировки, чертежей габаритных и присоединительных размеров приведены ниже.

Гарантийный срок работы поставляемых нашей компанией кнопочных переключателей LXA2 (3SA5) составляет 2 года, что подкрепляется соответствующими документами по качеству.

Читать далее

Окончательная цена на кнопочные переключатели LXA2 (3SA5) зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Кнопочные переключатели LXA2 (3SA5)
Номинальное напряжение ~660 В (50/60 Гц);   =400 В
Номинальная сила тока 10 А
Выдерживаемое напряжение в минуту 2500 В
Электрическая износостойкость, не менее 500 000 циклов
Механическая износостойкость, не менее 1 000 000 циклов
Диапазон рабочих температур -5°С – +40°С
Условия эксплуатации УХЛ4
Степень защиты IP40
Фото Серия Цена Исполнение Алгоритм работы* Размеры

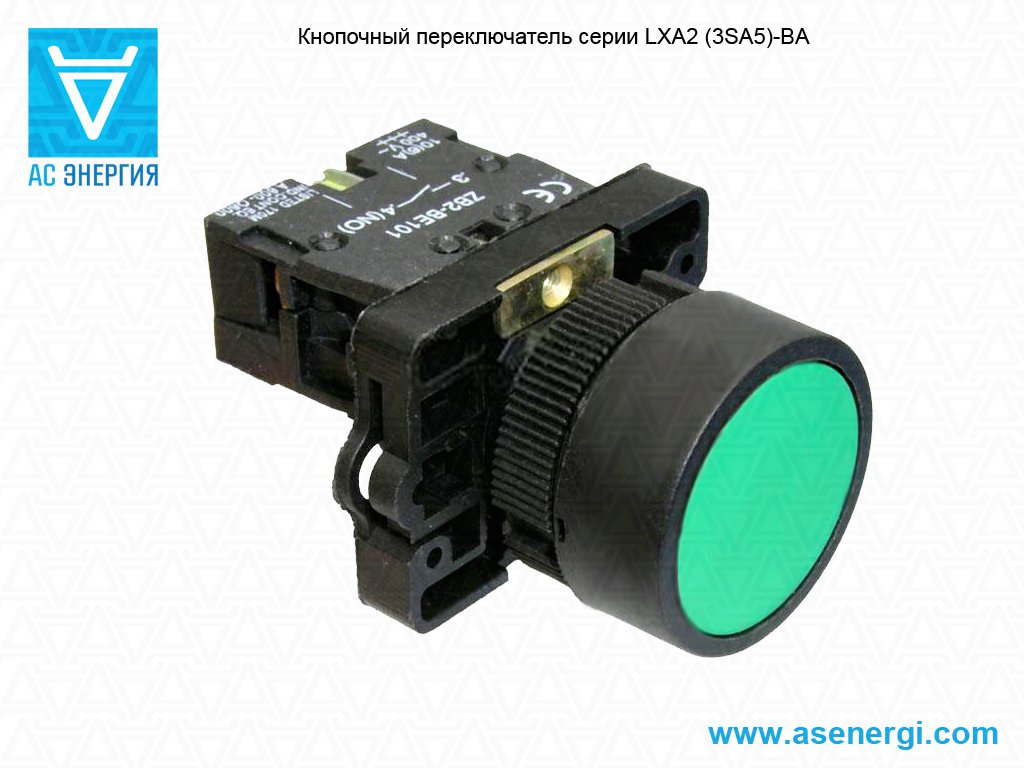

Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BA31 off-(on) 50,87 руб.
+
Добавить
с потайным толкателем OFF–(ON)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BA51 off-(on) 26,50 руб.
+
Добавить
с потайным толкателем OFF–(ON)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BA3341 off-(on) 47,24 руб.
+
Добавить
с потайным толкателем OFF–(ON)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BA3351 off-(on) 48,01 руб.
+
Добавить
с потайным толкателем OFF–(ON)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BA4342 on-(off) 52,56 руб.
+
Добавить
с потайным толкателем ON–(OFF)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BC31 off-(on) 62,05 руб.
+
Добавить
с грибовидным
толкателем ø40 мм
OFF–(ON)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BC42 on-(off) 80,31 руб.
+
Добавить
с грибовидным
толкателем ø40 мм
ON–(OFF)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BC51 off-(on) 30,75 руб.
+
Добавить
с грибовидным
толкателем ø40 мм
OFF–(ON)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BS442 on-off 77,54 руб.
+
Добавить
с возвратным поворотом ONOFF
с фиксацией

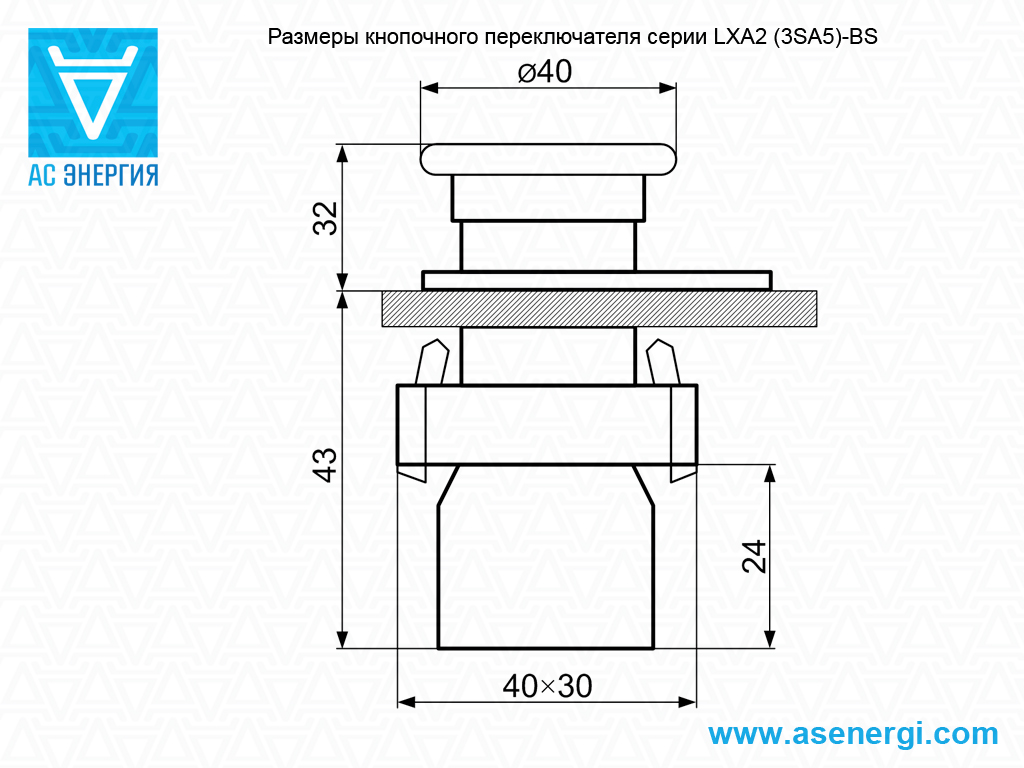

Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BS542 on-off 71,55 руб.
+
Добавить
с возвратным поворотом ONOFF
с фиксацией
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-BS642 on-off 93,00 руб.
+
Добавить
с возвратным поворотом ONOFF
с фиксацией
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-EA121 off-(on) 25,79 руб.
+
Добавить
с потайным толкателем Схема контактов кнопочного переключателя серии LXA2 (3SA5)
OFF–(ON)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-EA131 off-(on) 30,67 руб.
+
Добавить
с потайным толкателем Схема контактов кнопочного переключателя серии LXA2 (3SA5)
OFF–(ON)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-EA135
N/O N/C
32,45 руб.
+
Добавить
с потайным толкателем Схема контактов кнопочного переключателя серии LXA2 (3SA5)
N/O-N/C
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-EA142 on-(off) 29,78 руб.
+
Добавить
с потайным толкателем Схема контактов кнопочного переключателя серии LXA2 (3SA5)
ON–(OFF)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-EA145 off-(on) 33,25 руб.
+
Добавить
с потайным толкателем Схема контактов кнопочного переключателя серии LXA2 (3SA5)
OFF–(ON)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-EA151 off-(on) 16,47 руб.
+
Добавить
с потайным толкателем Схема контактов кнопочного переключателя серии LXA2 (3SA5)
OFF–(ON)
без фиксации
Размеры переключателя кнопочного серии LXA2 (3SA5)
Переключатель кнопочный серии LXA2 (3SA5) LXA2 (3SA5)-EH131 off-on 33,02 руб.
+
Добавить
с потайным толкателем Схема контактов кнопочного переключателя серии LXA2 (3SA5)
OFFON
с фиксацией
Размеры переключателя кнопочного серии LXA2 (3SA5)

*Примечание: скобки в обозначении алгоритма работы (ON) – указывают, что кнопка без фиксации.

Маркировка кнопочных переключателей LXA2 (3SA5):

LXA2   (3SA5) EH131   off-on
LXA2 Серия кнопочного переключателя.
3SA5 Материал корпуса переключателя: пластик.
EH Вид (тип) толкателя переключателя.
131 Тип контактов.
off-on Алгоритм работы: с фиксацией.
