Переключатели галетные ПГК
Переключатели ПГК – переключатели галетные керамические, их еще называют галетники, коммутируют цепи сигнализации и управления с напряжением до 350В, силой тока до 3А и коммутируемой мощностью до 70Вт.
Переключатель обеспечивает поворотное переключение контактов, расположенных на галетах (платах) в количестве от 1-й до 4-х, в положениях от 2-х до 11-ти и в направлениях от 1-го до 16-ти.
Способ крепления – фиксация в отверстии с помощью резьбы оси и гайки переключателя.

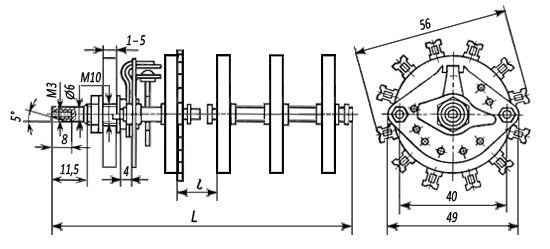

Характеристики, маркировка, устройство и размеры переключателей ПГК указаны ниже. Гарантия работы поставляемых нашей компанией переключателей ПГК составляет 2 года. Это подкрепляется необходимыми документами по качеству.
Окончательная цена на переключатели ПГК зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Переключатели галетные ПГК-2П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-2П3Н-15.5 | по запросу
+
–
|
ПГК-2П12Н-6А | по запросу
+
–
|
| ПГК-2П4Н | 1118,00 руб.
+
–
|
ПГК-2П12Н-15 | по запросу
+
–
|
| ПГК-2П4Н-15.5 | по запросу
+
–
|
ПГК-2П12Н-15А | по запросу
+
–
|
| ПГК-2П4Н-А | по запросу
+
–
|
ПГК-2П12Н-8 | по запросу
+
–
|
| ПГК-2П4Н-К | по запросу
+
–
|
ПГК-2П12Н-8А | 259,50 руб.
+
–
|
| ПГК-2П8Н | по запросу
+
–
|
ПГК-2П12Н-К8 | по запросу
+
–
|
| ПГК-2П8Н-6 | по запросу
+
–
|
ПГК-2П12Н-К13 | по запросу
+
–
|
| ПГК-2П8Н-6А | по запросу
+
–
|
ПГК-2П16Н-6 | по запросу
+
–
|
| ПГК-2П8Н-8 | 327,60 руб.
+
–
|
ПГК-2П16Н-6А | по запросу
+
–
|
| ПГК-2П8Н-8А | по запросу
+
–
|
ПГК-2П16Н-8 | 168,50 руб.
+
–
|
| ПГК-2П8Н-К8 | 185,30 руб.
+
–
|
ПГК-2П16Н-8А | по запросу
+
–
|
| ПГК-2П8Н-К13 | по запросу
+
–
|
ПГК-2П16Н-15 | по запросу
+
–
|
| ПГК-2П8Н-15 | по запросу
+
–
|
ПГК-2П16Н-15А | по запросу
+
–
|
| ПГК-2П8Н-15А | по запросу
+
–
|
ПГК-2П16Н-К8 | 259,50 руб.
+
–
|
| ПГК-2П12Н-6 | по запросу
+
–
|
ПГК-2П16Н-К13 | 327,60 руб.
+
–
|
| Переключатели галетные ПГК-3П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-3П3Н | по запросу
+
–
|
ПГК-3П9Н | по запросу
+
–
|
| ПГК-3П3Н-А | по запросу
+
–
|
ПГК-3П9Н-6 | по запросу
+
–
|
| ПГК-3П3Н-К | по запросу
+
–
|
ПГК-3П9Н-6А | по запросу
+
–
|
| ПГК-3П3Н-К8 | по запросу
+
–
|
ПГК-3П9Н-8 | по запросу
+
–
|
| ПГК-3П4Н-К8 | по запросу
+
–
|
ПГК-3П9Н-8А | по запросу
+
–
|
| ПГК-3П6Н | по запросу
+
–
|
ПГК-3П9Н-15 | по запросу
+
–
|
| ПГК-3П6Н-6 | 1480,00 руб.
+
–
|
ПГК-3П9Н-15А | по запросу
+
–
|
| ПГК-3П6Н-6А | по запросу
+
–
|
ПГК-3П9Н-К8 | по запросу
+
–
|
| ПГК-3П6Н-8 | по запросу
+
–
|
ПГК-3П12Н-6 | по запросу
+
–
|
| ПГК-3П6Н-8А | по запросу
+
–
|
ПГК-3П12Н-6А | по запросу
+
–
|
| ПГК-3П6Н-15 | по запросу
+
–
|
ПГК-3П12Н-8 | по запросу
+
–
|
| ПГК-3П6Н-15А | по запросу
+
–
|
ПГК-3П12Н-8А | по запросу
+
–
|
| ПГК-3П6Н-К8 | по запросу
+
–
|
ПГК-3П12Н-15 | по запросу
+
–
|
| ПГК-3П6Н-К8Ш | по запросу
+
–
|
ПГК-3П12Н-15А | по запросу
+
–
|
| ПГК-3П6Н-К13 | по запросу
+
–
|
ПГК-3П12Н-К8 | по запросу
+
–
|
| Переключатели галетные ПГК-4П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-4П2Н | 259,50 руб.
+
–
|
ПГК-4П4Н-К8 | по запросу
+
–
|
| ПГК-4П2Н-К | по запросу
+
–
|
ПГК-4П8Н-6А | по запросу
+
–
|
| ПГК-4П2Н-К8 | по запросу
+
–
|
ПГК-4П8Н-К8 | по запросу
+
–
|
| ПГК-4П3Н-К8 | по запросу
+
–
|
ПГК-4П8Н-К13 | по запросу
+
–
|
| ПГК-4П4Н | по запросу
+
–
|
||
| Переключатели галетные ПГК-5П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-5П2Н | по запросу
+
–
|
ПГК-5П6Н-8 | по запросу
+
–
|
| ПГК-5П2Н-А | по запросу
+
–
|
ПГК-5П6Н-8А | по запросу
+
–
|
| ПГК-5П2Н-АВ | по запросу
+
–
|
ПГК-5П6Н-8Ш | по запросу
+
–
|
| ПГК-5П2Н-К | по запросу
+
–
|
ПГК-5П6Н-13Ш | по запросу
+
–
|
| ПГК-5П2Н-К8 | по запросу
+
–
|
ПГК-5П6Н-15 | по запросу
+
–
|
| ПГК-5П3Н-К8 | по запросу
+
–
|
ПГК-5П6Н-15А | по запросу
+
–
|
| ПГК-5П4Н | по запросу
+
–
|
ПГК-5П6Н-К8К | по запросу
+
–
|
| ПГК-5П4Н-6 | по запросу
+
–
|
ПГК-5П6Н-К8Ш | по запросу
+
–
|
| ПГК-5П4Н-6А | по запросу
+
–
|
ПГК-5П6Н-К13 | по запросу
+
–
|
| ПГК-5П4Н-8 | по запросу
+
–
|
ПГК-5П8Н | по запросу
+
–
|
| ПГК-5П4Н-8А | по запросу
+
–
|
ПГК-5П8Н-6 | по запросу
+
–
|
| ПГК-5П4Н-8Ш | по запросу
+
–
|
ПГК-5П8Н-6А | по запросу
+
–
|
| ПГК-5П4Н-13Ш | по запросу
+
–
|
ПГК-5П8Н-8 | по запросу
+
–
|
| ПГК-5П4Н-15 | по запросу
+
–
|
ПГК-5П8Н-8А | по запросу
+
–
|
| ПГК-5П4Н-15А | по запросу
+
–
|
ПГК-5П8Н-15 | по запросу
+
–
|
| ПГК-5П4Н-К8 | по запросу
+
–
|
ПГК-5П8Н-15А | по запросу
+
–
|
| ПГК-5П4Н-К13Ш | по запросу
+
–
|
ПГК-5П8Н-К | по запросу
+
–
|
| ПГК-5П6Н-6 | по запросу
+
–
|
ПГК-5П8Н-К8 | по запросу
+
–
|
| ПГК-5П6Н-6А | по запросу
+
–
|
ПГК-5П8Н-К13 | по запросу
+
–
|
| Переключатели галетные ПГК-6П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-6П1Н | по запросу
+
–
|
ПГК-6П2Н-К8 | по запросу
+
–
|
| ПГК-6П1Н-К | по запросу
+
–
|
ПГК-6П3Н-К8 | по запросу
+
–
|
| ПГК-6П2Н-8Ш | по запросу
+
–
|
ПГК-6П4Н-К8 | по запросу
+
–
|
| ПГК-6П2Н-13Ш | по запросу
+
–
|
||
| Переключатели галетные ПГК-7П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-7П1Н | по запросу
+
–
|
ПГК-7П3Н | по запросу
+
–
|
| ПГК-7П1Н-К | по запросу
+
–
|
ПГК-7П3Н-К8 | по запросу
+
–
|
| ПГК-7П2Н | по запросу
+
–
|
ПГК-7П4Н-К8 | по запросу
+
–
|
| ПГК-7П2Н-К8 | по запросу
+
–
|
||
| Переключатели галетные ПГК-8П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-8П1Н | по запросу
+
–
|
ПГК-8П2Н-К8 | по запросу
+
–
|
| ПГК-8П1Н-К | по запросу
+
–
|
ПГК-8П3Н-К8 | по запросу
+
–
|
| ПГК-8П1Н-К8 | по запросу
+
–
|
ПГК-8П4Н | по запросу
+
–
|
| ПГК-8П2Н | по запросу
+
–
|
ПГК-8П4Н-К13Ш | по запросу
+
–
|
| ПГК-8П2Н-К13 | по запросу
+
–
|
ПГК-8П4Н-К8 | по запросу
+
–
|
| Переключатели галетные ПГК-9П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-9П1Н | по запросу
+
–
|
ПГК-9П2Н-К8 | по запросу
+
–
|
| ПГК-9П1Н-К | 259,50 руб.
+
–
|
ПГК-9П2Н-К13 | по запросу
+
–
|
| ПГК-9П2Н | по запросу
+
–
|
ПГК-9П4Н-К8 | по запросу
+
–
|
| Переключатели галетные ПГК-10П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-10П1Н-А | по запросу
+
–
|
ПГК-10П3Н-К8 | по запросу
+
–
|
| ПГК-10П1Н-К | по запросу
+
–
|
ПГК-10П3Н-К8Ш | по запросу
+
–
|
| ПГК-10П2Н-К8 | по запросу
+
–
|
ПГК-10П4Н-К8 | по запросу
+
–
|
| ПГК-10П2Н-К13 | по запросу
+
–
|
||
| Переключатели галетные ПГК-11П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-11П1Н | по запросу
+
–
|
ПГК-11П3Н-6А | по запросу
+
–
|
| ПГК-11П1Н-А | по запросу
+
–
|
ПГК-11П3Н-8 | по запросу
+
–
|
| ПГК-11П1Н-К | по запросу
+
–
|
ПГК-11П3Н-8А | по запросу
+
–
|
| ПГК-11П1Н-К8 | по запросу
+
–
|
ПГК-11П3Н-15 | по запросу
+
–
|
| ПГК-11П2Н | по запросу
+
–
|
ПГК-11П3Н-15А | по запросу
+
–
|
| ПГК-11П2Н-6 | по запросу
+
–
|
ПГК-11П3Н-К8 | по запросу
+
–
|
| ПГК-11П2Н-6А | по запросу
+
–
|
ПГК-11П4Н-6 | по запросу
+
–
|
| ПГК-11П2Н-8 | по запросу
+
–
|
ПГК-11П4Н-6А | по запросу
+
–
|
| ПГК-11П2Н-8А | по запросу
+
–
|
ПГК-11П4Н-8 | по запросу
+
–
|
| ПГК-11П2Н-15 | по запросу
+
–
|
ПГК-11П4Н-8А | по запросу
+
–
|
| ПГК-11П2Н-15А | по запросу
+
–
|
ПГК-11П4Н-15 | по запросу
+
–
|
| ПГК-11П2Н-А | по запросу
+
–
|
ПГК-11П4Н-15А | по запросу
+
–
|
| ПГК-11П2Н-К | по запросу
+
–
|
ПГК-11П4Н-К8 | по запросу
+
–
|
| ПГК-11П2Н-К8 | по запросу
+
–
|
ПГК-11П4Н-К13 | по запросу
+
–
|
| ПГК-11П2Н-К13 | по запросу
+
–
|
ПГК-11П5Н-К8 | по запросу
+
–
|
| ПГК-11П3Н-6 | по запросу
+
–
|
ПГК-11П5Н-К8Ш | по запросу
+
–
|
| Переключатели галетные ПГК-21П | |||
| Режимы коммутации | напряжение | 0,005 – 350 В | |
| ток | 0,0001 – 3 А | ||
| Максимальна коммутируемая мощность | 70 Вт | ||
| Сопротивление контактов, не более | 0,02 Ом | ||
| Электрическая прочность изоляции | 1500 В | ||
| Сопротивление изоляции, не менее | 5000 МОм | ||
| Момент переключения | 0,39 – 1,17 Н·м | ||
| Серия | Цена | Серия | Цена |
| ПГК-21П1Н | по запросу
+
–
|
ПГК-21П1Н-К13 | по запросу
+
–
|
| ПГК-21П1Н-К | по запросу
+
–
|
ПГК-21П2Н-К13 | по запросу
+
–
|
Маркировка переключателей галетных ПГК (вариант 1):
| ПГК | - | 3П | 6Н | - | К | 8 | Ш |
| ПГК | – | Тип разъема: переключатель галетный с керамическими платами. |
| 3П | – | Число рабочих положений: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 21. |
| 6Н | – | Число направлений: 1, 2, 3, 4, 5, 6, 8, 9, 12, 16. |
| К | – | Вариант конструктивного исполнения оси вала: К - ось с прямой лыской (ВС-3), без буквы - ось с конической лыской. |
| 8 | – | Расстояние между галетами (платами): 6 мм, 8 мм, 11 мм, 13 мм, 15 мм. |
| Ш | – | наличие широкого ножевого переключающего контакта, позволяющий плавное переключение с контакта на контакт. |
Маркировка переключателей галетных ПГК (вариант 2):
| ПГК | - | 5П | 6Н | - | 15 | А | В |
| ПГК | – | Тип разъема: переключатель галетный с керамическими платами. |
| 5П | – | Число рабочих положений: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 21. |
| 6Н | – | Число направлений: 1, 2, 3, 4, 5, 6, 8, 9, 12, 16. |
| 15 | – | Расстояние между галетами (платами): 6 мм, 8 мм, 11 мм, 13 мм, 15 мм. |
| А | – | Вариант конструктивного исполнения оси вала: А - ось с прямой лыской (ВС-3); без буквы - ось с конической лыской; Б - ось круглая с накаткой. |
| В | – | всеклиматическое исполнение. |
Устройство галетных переключателей ПГК:
Переключатель галетный керамический ПГК состоит из фиксатора переключений и галет (плат).
Фиксатор переключений закрепляет положения и ограничивает движение подвижной части переключателя. Штырь фиксатора переключений вставляется в отверстие, тем самым определяет число положений.
Например, штырь фиксатора в переключателях:
- на 2 положения (2П) – устанавливается в первое отверстие;
- на 7 положений (7П) – устанавливается в шестое отверстие;
- на 11 положений (11П) – отгибается.
Число положений можно сделать больше или меньше в зависимости от количества отверстий в фиксаторе и расположения штыря.
Каждая галета состоит из подвижной части – ротатора и неподвижной части – статора. На ротаторе закреплены переключающие пластины с выступами. На статоре закреплено 12 лепестков по окружности через 30 градусов. Длинные лепестки контактируют с переключающей пластиной постоянно, а короткие лепестки контактируют при переключении.
Виды галет по числу направлений
| 11П1Н | |
|
1 направление
При наличии одной переключающей пластины максимальное количество положений – 11. |
 |
| 5П2Н | |
|
2 направления
При наличии двух переключающих пластин максимальное количество положений – 5. |
 |
| 3П3Н | |
|
3 направления
При наличии трех переключающих пластин максимальное количество положений – 3. |
 |
| 2П4Н | |
|
4 направления
При наличии четырех переключающих пластин максимальное количество положений – 2. |
 |
В переключателе ПГК может быть использованы одна, две, три или четыре галеты, соответственно число направлений (количество цепей) может быть увеличено в два, три или четыре раза.
Габаритные и установочные размеры переключателей ПГК:
| Количество галет ПГК | Размеры, мм | Масса, не более | |||||||
| L | L - вариант "А" (ВС-3) | ||||||||
| l=6 | l=8 | l=15 | l=6 | l=8 | l=15 | l=6 | l=8 | l=15 | |
| 1 | 53 | - | - | 49 | - | - | 61 г | - | - |
| 2 | 68 | 68 | 75 | 64 | 64 | 71 | 90 г | 90 г | 92 г |
| 3 | 75 | 80 | 95 | 71 | 76 | 91 | 115 г | 115 г | 118 г |
| 4 | 89 | 95 | 115 | 85 | 91 | 111 | 139 г | 139 г | 145 г |
L – Габаритная длина переключателя ПГК;
l – расстояние между галетами (платами).
Размеры оси с прямой лыской (ВС-3 или вариант "А"):
Фото переключателей ПГК:
Рекомендуем посмотреть:
Выбранные товары:
^
Комментарии к продукции, отзывы:
