Кнопочные переключатели 3SA8, 3SA12

Кнопочные переключатели 3SA8, 3SA12

Кнопочные переключатели 3SA8, 3SA12 коммутируют цепи сигнализации, питания и управления с напряжением переменного тока до 660В (частота тока 50-60Гц) и напряжением постоянного тока до 400В.

Контактная группа кнопочных переключателей 3SA8 состоит из одного нормально открытого (NO) или одного нормально закрытого (NC) контакта; контактная группа кнопочных переключателей серии 3SA12 – одного нормально открытого и одного нормально закрытого (NO+NC) контакта.

Переключения рабочего положения производятся с помощью толкателя (грибовидного, потайного, выступающего или открытого) или сдвоенной кнопки "ПУСК-СТОП". Переключатели серии 3SA12 оснащены подсветкой, а переключатель серии 3SA12-22E-11ZS имеет грибовидный толкатель, фиксирующийся при нажатии и повороте по часовой стрелке.

Толкатели кнопочных переключателей серии 3SA8 производятся различной цветовой окраски: белый, черный, зеленый, красный, желтый, синий, оранжевый. Кнопка ПУСК переключателей серии 3SA12 зеленого цвета, СТОП – красного.

Представленные кнопочные переключатели 3SA8 и 3SA12 состоят из быстросъёмной головки-толкателя, металлического корпуса и пластмассового контактного модуля. Крепятся кнопочные переключатели путем фиксации в отверстии панели двумя винтами (серия 3SA8) или крепежной шайбой (серия 3SA12). Присоединение проводников – винтовыми зажимами.

Рабочая повышенная температура среды составляет не более +40°С, рабочая пониженная – не ниже -5°С. Электрическая износостойкость составляет не менее 500 000 циклов, механическая – не менее 1 000 000 циклов.

Применяются кнопочные переключатели 3SA8, 3SA12 в качестве элементов оперативного управления процессами технологического оборудования, в качестве индикаторов состояния электрических цепей и др.

Более подробные характеристики кнопочных переключателей 3SA8, 3SA12 с приведением подробной расшифровки маркировки, чертежей габаритных и присоединительных размеров приведены ниже.

Гарантийный срок работы поставляемых нашей компанией кнопочных переключателей 3SA8, 3SA12 составляет 2 года, что подкрепляется соответствующими документами по качеству.

Читать далее

Окончательная цена на кнопочные переключатели 3SA8, 3SA12 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Кнопочные переключатели 3SA8
Номинальное напряжение ~660 В (50/60 Гц);   =400 В
Выдерживаемое напряжение в минуту 2500 В
Электрическая износостойкость, не менее 500 000 циклов
Механическая износостойкость, не менее 1 000 000 циклов
Диапазон рабочих температур -5°С – +40°С
Условия эксплуатации УХЛ4
Степень защиты IP40
Фото Серия Цена Исполнение Тип контактов* Размеры

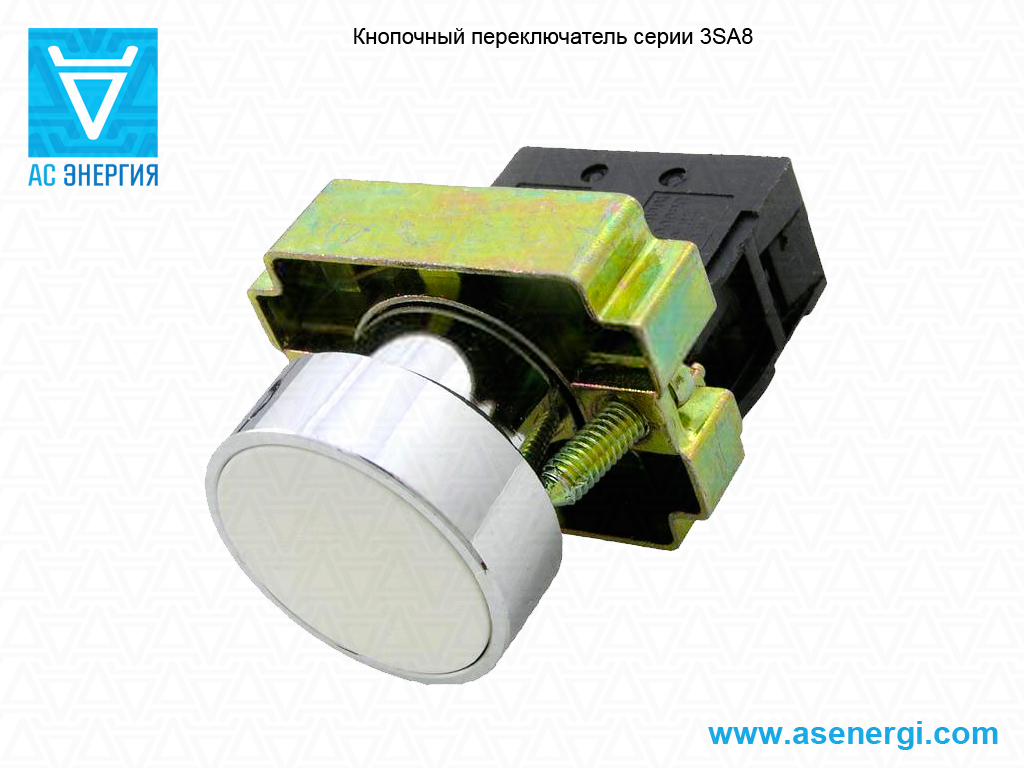

Переключатель кнопочный серии 3SA8 3SA8-BA11 93,52 руб.
+
Добавить
с потайным толкателем N/O Размеры переключателя кнопочного серии 3SA8
Переключатель кнопочный серии 3SA8 3SA8-BA21 101,80 руб.
+
Добавить
с потайным толкателем N/O Размеры переключателя кнопочного серии 3SA8
Переключатель кнопочный серии 3SA8 3SA8-BA22 62,83 руб.
+
Добавить
с потайным толкателем N/C Размеры переключателя кнопочного серии 3SA8

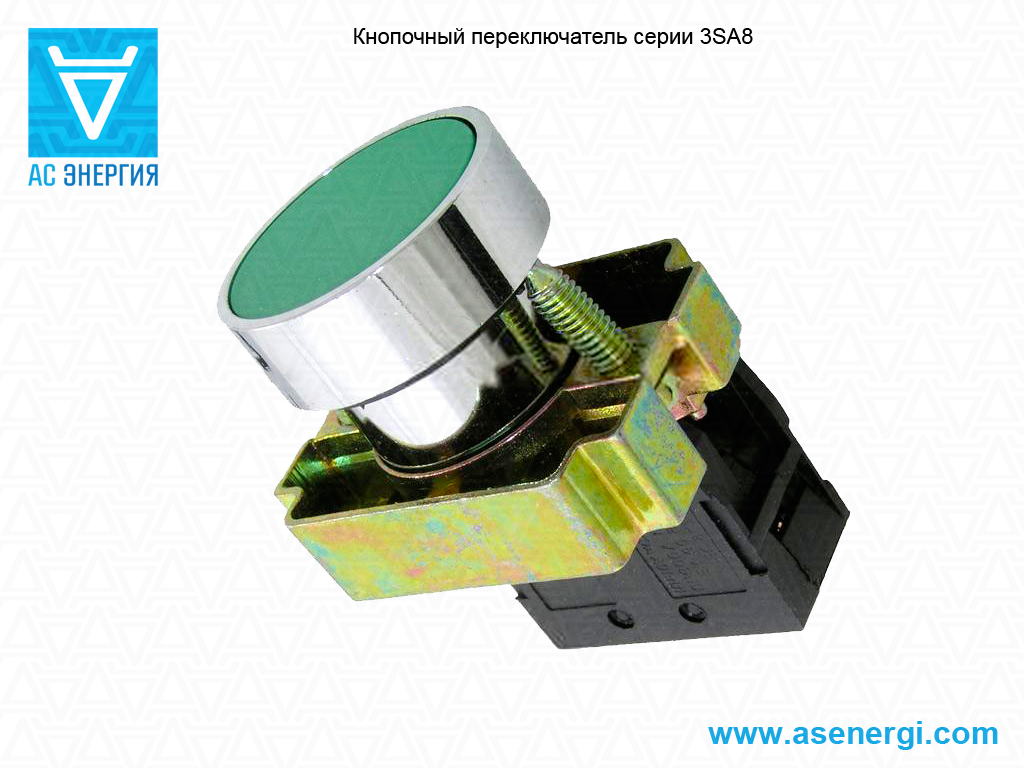

Переключатель кнопочный серии 3SA8 3SA8-BA31 97,80 руб.
+
Добавить
с потайным толкателем N/O Размеры переключателя кнопочного серии 3SA8
Переключатель кнопочный серии 3SA8 3SA8-BA42 96,76 руб.
+
Добавить
с потайным толкателем N/C Размеры переключателя кнопочного серии 3SA8
Переключатель кнопочный серии 3SA8 3SA8-BA51 101,80 руб.
+
Добавить
с потайным толкателем N/O Размеры переключателя кнопочного серии 3SA8
Переключатель кнопочный серии 3SA8 3SA8-BA61 93,02 руб.
+
Добавить
с потайным толкателем N/O Размеры переключателя кнопочного серии 3SA8

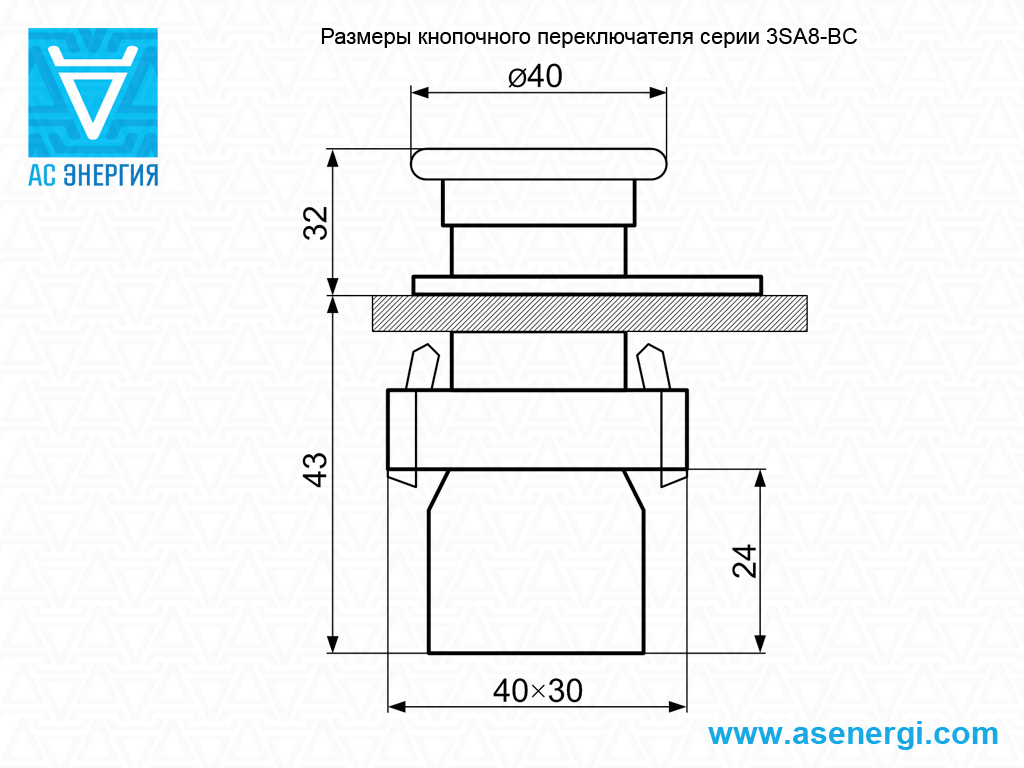

Переключатель кнопочный серии 3SA8 3SA8-BC42 140,30 руб.
+
Добавить
с грибовидным
толкателем ø40 мм
N/C Размеры переключателя кнопочного серии 3SA8
Переключатель кнопочный серии 3SA8 3SA8-BL31 112,40 руб.
+
Добавить
с выступающим
толкателем
N/O Размеры переключателя кнопочного серии 3SA8
Переключатель кнопочный серии 3SA8 3SA8-BP21 109,60 руб.
+
Добавить
с открытым
толкателем
N/O Размеры переключателя кнопочного серии 3SA8
Переключатель кнопочный серии 3SA8 3SA8-BP31 113,90 руб.
+
Добавить
с открытым
толкателем
N/O Размеры переключателя кнопочного серии 3SA8
Переключатель кнопочный серии 3SA8 3SA8-BP42 106,00 руб.
+
Добавить
с открытым
толкателем
N/C Размеры переключателя кнопочного серии 3SA8

*Тип контактов: N/O - нормально открытые; N/C - нормально закрытые.

Маркировка кнопочных переключателей 3SA8:

3SA8 BR42
3SA8 Серия кнопочного переключателя: переключатель в металлическом корпусе.
BR Исполнение (тип) толкателя переключателя.
42 Тип контактов.

Типы толкателей кнопочных переключателей:

Тип толкателя Потайной Выступающий Грибовидный Открытый
Внешний вид Потайной толкатель Выступающий толкатель Грибовидный толкатель Открытый толкатель

Кнопочные переключатели 3SA12
Номинальное напряжение 380 В
Сопротивление контакта, не более 50 МОм
Электрическая износостойкость, не менее 100 000 циклов
Механическая износостойкость, не менее 600 000 циклов
Диапазон рабочих температур -5°С – +40°С
Условия эксплуатации УХЛ4
Степень защиты IP40
Фото Серия Цена Исполнение Тип контактов* Размеры
Переключатель кнопочный серии 3SA12 3SA12-22E-11BSWD 138,70 руб.
+
Добавить
Сдвоенная кнопка "ПУСК-СТОП" с овальной быстросъемной головкой и подсветкой N/O+N/C Размеры переключателя кнопочного серии 3SA12
Переключатель кнопочный серии 3SA12 3SA12-30E-11FSWD 168,00 руб.
+
Добавить
Сдвоенная кнопка "ПУСК-СТОП" с прямоугольной быстросъемной головкой и подсветкой N/O+N/C Размеры переключателя кнопочного серии 3SA12
Переключатель кнопочный серии 3SA12 3SA12-22E-11ZS 260,80 руб.
+
Добавить
Кнопка активной сигнализации с фиксацией при нажатии и повороте по часовой стрелке N/O+N/C Размеры переключателя кнопочного серии 3SA12

*Тип контактов: N/O - нормально открытые; N/C - нормально закрытые.

Маркировка кнопочных переключателей 3SA12:

3SA12 22E 11ZS
3SA12 Серия кнопочного переключателя.
22E Форма корпуса.
11ZS Тип контактов.
