Сигнальная арматура AME с лампой КМ24-90

Сигнальная арматура AME с лампой КМ24-90

Сигнальная арматура AME – индикаторные источники света, рассчитаны на эксплуатацию в цепях с напряжением от 24В до 660В переменного тока с частотой 50Гц и 60Гц, и напряжением до 440В постоянного тока.

Без добавочного резистора светоарматура АМЕ может работать при напряжении питания 24В. При напряжении питания от 36В до 500В необходимо использовать добавочный резистор мощностью 25Вт, а при напряжении 600В - резистор мощностью 50Вт. Сопротивление добавочного резистора можно подобрать по таблице, указанной ниже.

В качестве источника света используются малогабаритные коммутаторные лампы накаливания типа КМ24-90. Номинальное напряжение питания лампы 24В, ток 90мА, род тока - постоянный или переменный частотой 50 Гц. При эксплуатации ламп напряжение не должно превышать 1,1 номинального. Цоколь лампы состоит из пластмассового наконечника и двух латунных пластин. Тело накала обладает повышенной механической прочностью и выдерживает вибрацию в вертикальной и горизонтальной плоскостях.

Конструктивно сигнальная арматура AME состоит из ламподержателя и источника света. Ламподержатель состоит из снимаемой окрашенной головки (зелёная, красная, синяя, жёлтая, белая), пластмассового корпуса, контактного блока, к которому с помощью пайки подсоединяются проводники.

Сигнальная арматура AME фиксируется на панели с помощью резьбы и крепежной гайки. Монтажный диаметр М22.

Рабочая повышенная температура среды не более +45°С, предельная пониженная – не ниже -40°С, максимальная высота над уровнем моря достигает 2000 м, срок службы при этом не менее 3500 ч.

Сигнальная арматура AME применяется в качестве индикаторных сигнализаторов аварийных ситуаций и других сигналов рабочего процесса на линиях различного оборудования (например, системы мониторинга рабочего состояния линий электроэнергии или телекоммуникаций, конвейеров текстильного, полиграфического, шахтного оборудования и т.д.).

Более подробные характеристики с приведением расшифровки маркировки, габаритные и установочные размеры сигнальной арматуры AME указаны ниже.

Гарантийный срок работы сигнальной арматуры AME, поставляемой нашей компанией, составляет 2 года, прилагаются соответствующие документы качества.

Читать далее

Окончательная цена на сигнальную арматуру AME зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Светосигнальная арматура AME
Тип лампы, применяемой в арматуре КМ24-90
Напряжение питания лампы КМ24-90 24В
Напряжение питания светоарматуры 24 - 660В
(при напряжении свыше 24В применяется добавочный резистор)
Род тока постоянный, переменный 50Гц, 60Гц
Тип цоколя коммутационый, штифтовый
Мощность используемой лампы не более 3,5 Вт
Режим работы продолжительный
Тип свечения постоянный
Диапазон рабочих температур -40°С ... +45°С
Масса 14 г
Фото Серия Цена Подсветка Монтажный диаметр

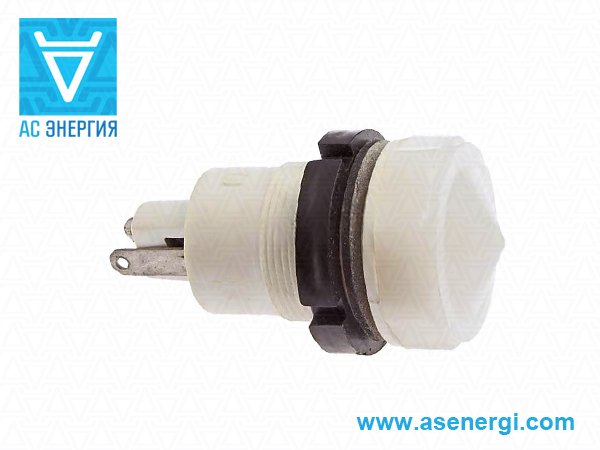

Сигнальная арматура АМЕ-325221 белого цвета АМЕ-325221У2 по запросу
+
Добавить
М22
Сигнальная арматура АМЕ-324221 желтого цвета АМЕ-324221У2 по запросу
+
Добавить
М22
Сигнальная арматура АМЕ-323221 зеленого цвета АМЕ-323221У2 114,70 руб.
+
Добавить
М22

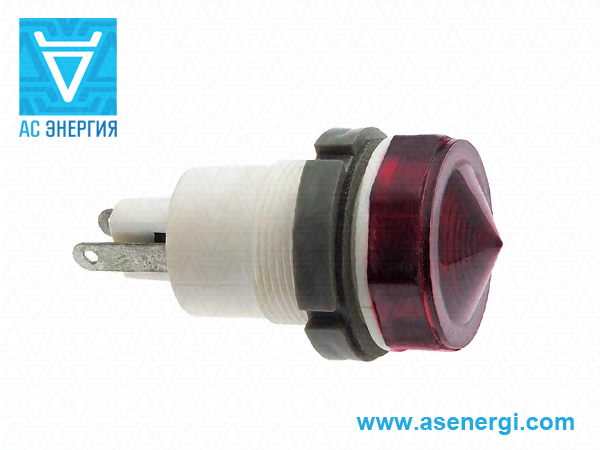

Сигнальная арматура AME-321221 красного цвета АМЕ-321221У2 114,70 руб.
+
Добавить
М22
Сигнальная арматура АМЕ-322221 синего цвета АМЕ-322221У2 88,20 руб.
+
Добавить
М22

Лампа коммутационная для cветосигнальной арматуры AME:

Лампа КМ-24-90 Серия Цена
Лампа КМ24-90 74,09 руб.
+
Добавить
Напряжение питания 24 В (AC, DC)
Номинальный ток 90 мА
Род тока постоянный и переменный частотой 50 Гц
Мощность лампы 2,2 Вт
Световой поток 9 лм
Габаритные размеры Ø6,6x46 мм
Масса 3,5 г
Тип цоколя Т6,8
Наработка не менее 3500 часов

Расшифровка обозначений маркировки светосигнальной арматуры AME:

АМЕ - 3 2 2 2 2 1 У2
АМЕ Серия сигнальной арматуры.
3 Вид лампы: коммутаторная.
2 Номинальное напряжение лампы: 24В.
2 Цвет фотофильтра: 1 - красный; 2 - синий; 3 - зеленый; 4 - желтый; 5 - белый.
2 Без трансформатора.
2 Степень защиты IP65.
1 С постоянным свечением.
У2 Климатическое исполнение и категория размещения.

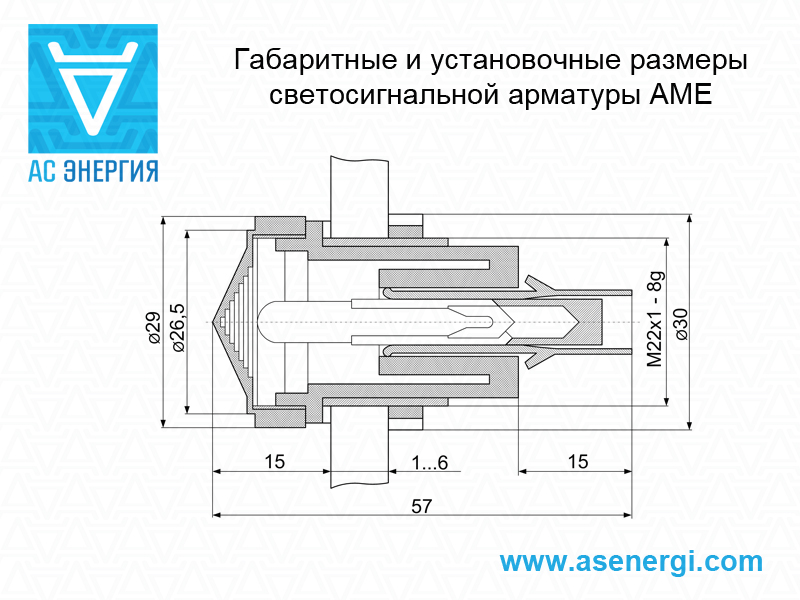

Габаритные и установочные размеры светосигнальной арматуры AME:

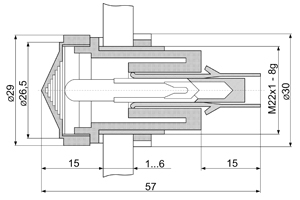

  • Размеры арматуры AME

    Размеры светосигнальной арматуры AME

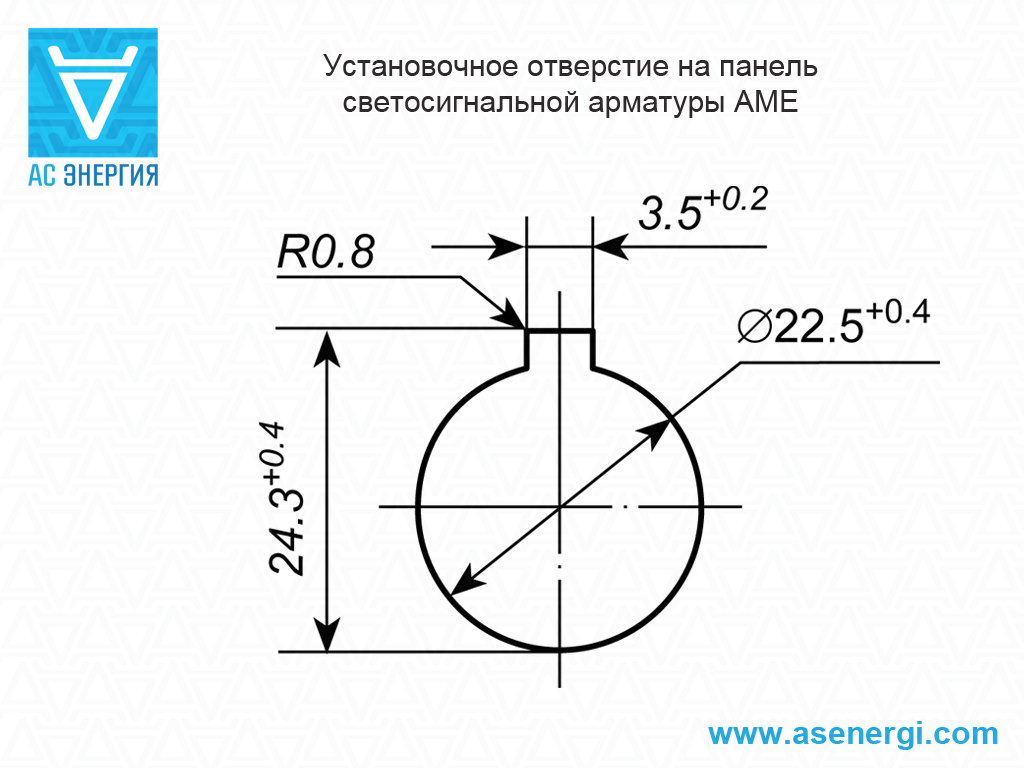

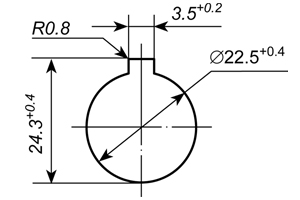

  • Установочное отверстие на панель АМЕ

    Разметка для установки на панель

Таблица подбора добавочных резисторов для светоарматуры АМЕ:

Напряжение питания Напряжение лампы Сопротивление резистора Мощность резистора
36 В 24 В 150 Ом 25 Вт
48 В 24 В 300 Ом 25 Вт
60 В 24 В 360 Ом 25 Вт
110 В 24 В 1000 Ом 25 Вт
127 В 24 В 1300 Ом 25 Вт
220 В 24 В 2400 Ом 25 Вт
230 В 24 В 2400 Ом 25 Вт
240 В 24 В 2400 Ом 25 Вт
380 В 24 В 2400+2400 Ом 25 Вт
400 В 24 В 2400+2400 Ом 25 Вт
415 В 24 В 2400+2400 Ом 25 Вт
440 В 24 В 2400+2400 Ом 25 Вт
500 В 24 В 2400+2400 Ом 25 Вт
660 В 24 В 5100+2000 Ом 50 Вт



Владимир Светличный 02.10.2019 в 08:25
5
Токи рабочие сомнения вызывают! :-), поправьте.
Максим 02.10.2019 в 11:05
2
Исправили, спасибо, что обратили внимание.
Александр 27.07.2021 в 11:21
0
Есть у вас в продаже световые индикаторы выдерживающие температуру 150 градусов цельсия? И давление 2 атмосферы.
Максим 16.08.2021 в 11:38
0
Подробная техническая информация о продукции представлена на сайте.
Константин 21.02.2023 в 11:04
0
Уточните какой рабочий ток у L-612-R/B 3v и L-612-R/G 2v?
Артём 20.06.2023 в 15:27
0
Максимальное подключаемое сечение провода к AD22 ?
