Светодиоды в корпусе AD16, AD22

Светодиоды в корпусе AD16, AD22

Светосигнальные лампы AD16, AD22 – полупроводниковые светодиодные источники света, рассчитаны на переменное и постоянное напряжение от до 220В в зависимости от номинала. Частота переменного тока 50-60Гц.

Основным преимуществом представленных светосигнальных ламп AD16, AD22 является использование в качестве индикатора светодиодов, что сопутствуется низким потреблением электроэнергии, устойчивостью к вибрационным нагрузкам и длительным сроком наработки – не менее 30 000 ч.

Конструктивно световая сигнальная арматура состоит из снимаемой прозрачной или окрашенной головки (зелёная, красная, синяя, жёлтая), контактного блока, к которому подсоединяются проводники, и источника света, который представляет собой несъемную светодиодную матрицу.

Корпус изготавливается из поликарбонатного материала белого или черного цвета. Контактные клеммы никелированные.

Светосигнальная лампа фиксируется на панели с помощью резьбы и крепежной гайки. Посадочный диаметр М28.

Рабочая повышенная температура среды не более +55°С, пониженная – не ниже -25°С, предельно допустимая относительная влажность – 98%, частота воздействующих и выдерживаемых колебаний 2-80Гц, сопротивление изоляции не менее 2МОм.

Светосигнальные лампы AD16, AD22 наиболее часто используются в качестве индикаторных сигнализаторов аварийных ситуаций и других сигналов рабочего процесса на линиях различного оборудования (например, системы мониторинга рабочего состояния линий электроэнергии или телекоммуникаций, конвейеров текстильного, полиграфического, шахтного оборудования и т.д.).

Более подробные характеристики с приведением расшифровки маркировки, габаритные и установочные размеры, электрические схемы подключения, таблица соотношений напряжения и тока светосигнальной арматуры AD16, AD22 в корпусе указаны ниже.

Гарантийный срок работы светосигнальных ламп AD16, AD22, поставляемых нашей компанией, составляет 2 года, прилагаются соответствующие документы по качеству.

Читать далее

Окончательная цена на световую сигнальную арматуру AD16, AD22 в корпусе зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Светосигнальные лампы AD16
Фото Серия Цена Цвет Рабочее напряжение Монтажный диаметр
Светосигнальные лампы AD16-30DS в корпусе зеленого цвета AD16-30DS-B Green 220v 75,40 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD16-30DS в корпусе красного цвета AD16-30DS-B Red 220v 75,38 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD16-30DS в корпусе синего цвета AD16-30DS-B Blue 220v 35,92 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD22 в черном корпусе
Фото Серия Цена Цвет Рабочее напряжение Монтажный диаметр
Светосигнальные лампы AD22-30AS в корпусе белого цвета AD22-30AS-B White 12v 69,09 руб.
+
Добавить
12 В M28
AD22-30AS-B White 24v 69,09 руб.
+
Добавить
24 В M28
AD22-30AS-B White 220v 66,81 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD22-30AS в корпусе желтого цвета AD22-30AS-B Yellow 12v 51,84 руб.
+
Добавить
12 В M28
AD22-30AS-B Yellow 24v 82,12 руб.
+
Добавить
24 В M28
AD22-30AS-B Yellow 220v 58,66 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD22-30AS в корпусе зеленого цвета AD22-30AS-B Green 12v 96,43 руб.
+
Добавить
12 В M28
AD22-30AS-B Green 24v 96,43 руб.
+
Добавить
24 В M28
AD22-30AS-B Green 220v 90,19 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD22-30AS в корпусе красного цвета AD22-30AS-B Red 12v 108,60 руб.
+
Добавить
12 В M28
AD22-30AS-B Red 24v 108,60 руб.
+
Добавить
24 В M28
AD22-30AS-B Red 220v 77,78 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD22-30AS в корпусе синего цвета AD22-30AS-B Blue 12v 76,03 руб.
+
Добавить
12 В M28
AD22-30AS-B Blue 24v 88,70 руб.
+
Добавить
24 В M28
AD22-30AS-B Blue 220v 111,60 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD22 в белом корпусе
Фото Серия Цена Цвет Рабочее напряжение Монтажный диаметр

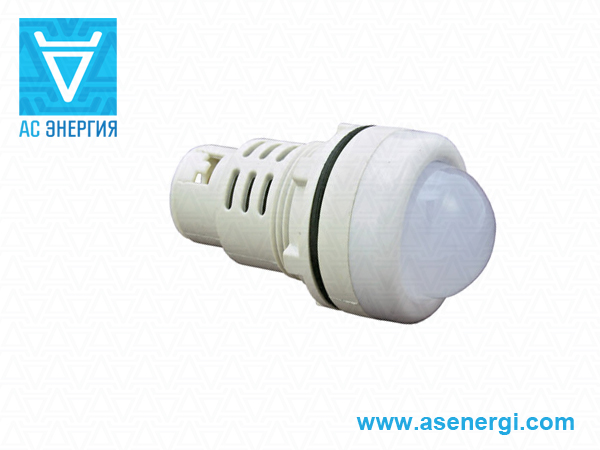

Светосигнальные лампы AD22-30AS в корпусе белого цвета AD22-30AS-W White 12v 50,82 руб.
+
Добавить
12 В M28
AD22-30AS-W White 24v 43,55 руб.
+
Добавить
24 В M28
AD22-30AS-W White 220v 91,74 руб.
+
Добавить
220 В M28

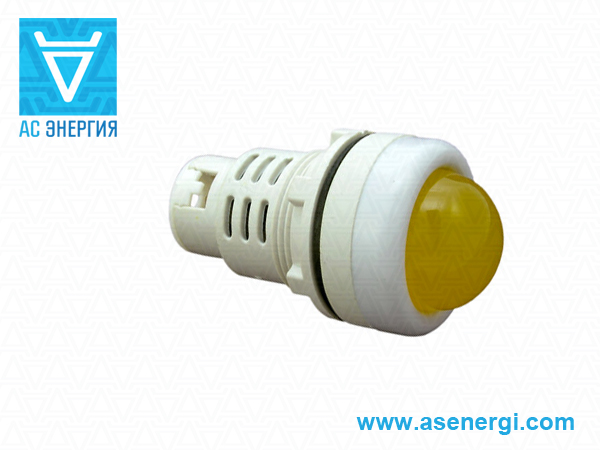

Светосигнальные лампы AD22-30A/S в корпусе желтого цвета AD22-30AS-W Yellow 12v 51,84 руб.
+
Добавить
12 В M28
AD22-30AS-W Yellow 24v 44,66 руб.
+
Добавить
24 В M28
AD22-30AS-W Yellow 220v 36,32 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD22-30AS в корпусе зеленого цвета AD22-30AS-W Green 12v 57,64 руб.
+
Добавить
12 В M28
AD22-30AS-W Green 24v 64,16 руб.
+
Добавить
24 В M28
AD22-30AS-W Green 220v 40,67 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD22-30A/S в корпусе красного цвета AD22-30AS-W Red 12v 72,56 руб.
+
Добавить
12 В M28
AD22-30AS-W Red 24v 58,62 руб.
+
Добавить
24 В M28
AD22-30AS-W Red 220v 36,32 руб.
+
Добавить
220 В M28
Светосигнальные лампы AD22-30AS в корпусе синего цвета AD22-30AS-W Blue 12v 72,56 руб.
+
Добавить
12 В M28
AD22-30AS-W Blue 24v 100,20 руб.
+
Добавить
24 В M28
AD22-30AS-W Blue 220v 53,14 руб.
+
Добавить
220 В M28

Маркировка светодиодов в корпусе AD16, AD22:

AD22 - 30 AS - W   Blue   220v
AD22 Тип светодиода: AD16, AD22.
30 Условный диаметр монтажной области.
AS Модификация корпуса.
W Цвет корпуса: W - белый, B - черный.
Blue Цвет светодиода: Blue - синий.
220v Рабочее напряжение.

Габаритные и установочные размеры светодиодов в корпусе AD16, AD22:

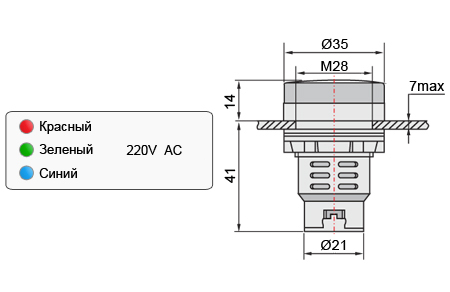

  • Размеры светодиодов в корпусе AD16

    Светодиоды в корпусе AD16

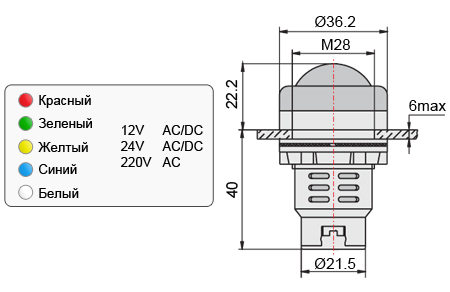

  • Размеры светодиодов в корпусе AD22

    Светодиоды в корпусе AD22

Электрическая схема светодиодов в корпусе AD16, AD22:

  • Электрическая схема светодиодов

    6V...220V AC/DC

  • Электрическая схема светодиодов

    220V, 360V AC

Таблица соотношений напряжения и тока для светодиодов в корпусе AD16, AD22:

Тип тока AC/DC DC AC
Рабочее напряжение 12В 24В 36В 48В 110В 127В 220В 220В 380В
Рабочий ток 140мА 72мА 18~72мА 18мА 18мА 16мА 16мА 12мА 16мА 17мА
Владимир Светличный 02.10.2019 в 08:25
5
Токи рабочие сомнения вызывают! :-), поправьте.
Максим 02.10.2019 в 11:05
2
Исправили, спасибо, что обратили внимание.
Александр 27.07.2021 в 11:21
0
Есть у вас в продаже световые индикаторы выдерживающие температуру 150 градусов цельсия? И давление 2 атмосферы.
Максим 16.08.2021 в 11:38
0
Подробная техническая информация о продукции представлена на сайте.
Константин 21.02.2023 в 11:04
0
Уточните какой рабочий ток у L-612-R/B 3v и L-612-R/G 2v?
Артём 20.06.2023 в 15:27
0
Максимальное подключаемое сечение провода к AD22 ?
