Тиристор силовой Т1103-2000
| Напряжение | UDRM/URRM | 7000-8000 В |
| Средний прямой ток | IT(AV) (TС, ºC) | 2456А (70ºC) |
| Класс по напряжению | URRM / 100 | 70 – 80 |
| Цена | Т1103-2000 | по запросу
+
–
|
| Масса, не более | 4000 г | |
| Корпус | РТ104 | |
Тиристоры Т1103-2000 – силовые высоковольтные низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 2000 ампер частотой до 500 Гц в цепях с напряжением 7000 В – 8000 В. Тип корпуса тиристоров Т1103-2000 – РТ104: диаметр контактной поверхности – Ø115 мм, габаритные размеры – Ø162х35±2 мм, масса – 4,0 кг.
Часто запрашиваемые номиналы тиристоров: Т1103-2000-70, Т1103-2000-80.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 130±5кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т1103-2000 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т1103-2000:
| Характеристики тиристоров | Т1103-2000 | |
| Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 7000-8000 В |
| Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 2456 А (70ºC) |
| Максимально допустимый действующий ток в открытом состоянии | ITRMS | 3140 А |
| Ударный ток в открытом состоянии | ITSM | 65 кА |
| Максимально допустимая температура перехода | Tjmax | 125ºC |
| Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.34 В |
| Динамическое сопротивление в открытом состоянии | rT | 0.33 мОм |
| Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 2000 В/мкс |
| Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 300 А/мкс |
| Время выключения | tq | 630 мкс |
| Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0043 ºC/Вт |
| Усилие сжатия | Fm | 130±5 кН |
| Масса, не более | W | 4000 г |
Расшифровка маркировки тиристоров Т1103-2000-80 УХЛ2:
| Т | 1103 | – | 2000 | – | 80 | Р1 | С2 | УХЛ2 |
| Т | – | Тиристор низкочастотный. | |||||||||||||||||||||
| 1103 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||
| 2000 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||||||||
| 80 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 8000 В). | |||||||||||||||||||||
| Р1 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||||||||
| С2 | – | Группа по времени выключения tq:
|
|||||||||||||||||||||
| УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||
|
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). | |||||||||||||||||||||||

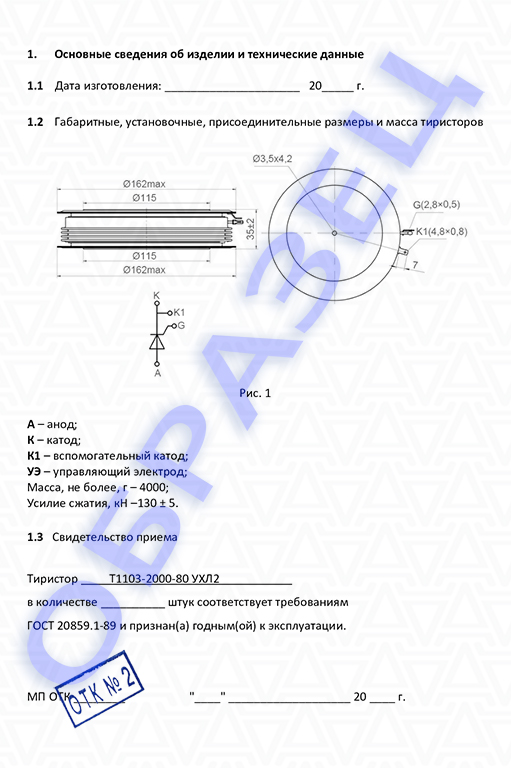

Полярность (цоколевка), размеры тиристора Т1103-2000:
|
|

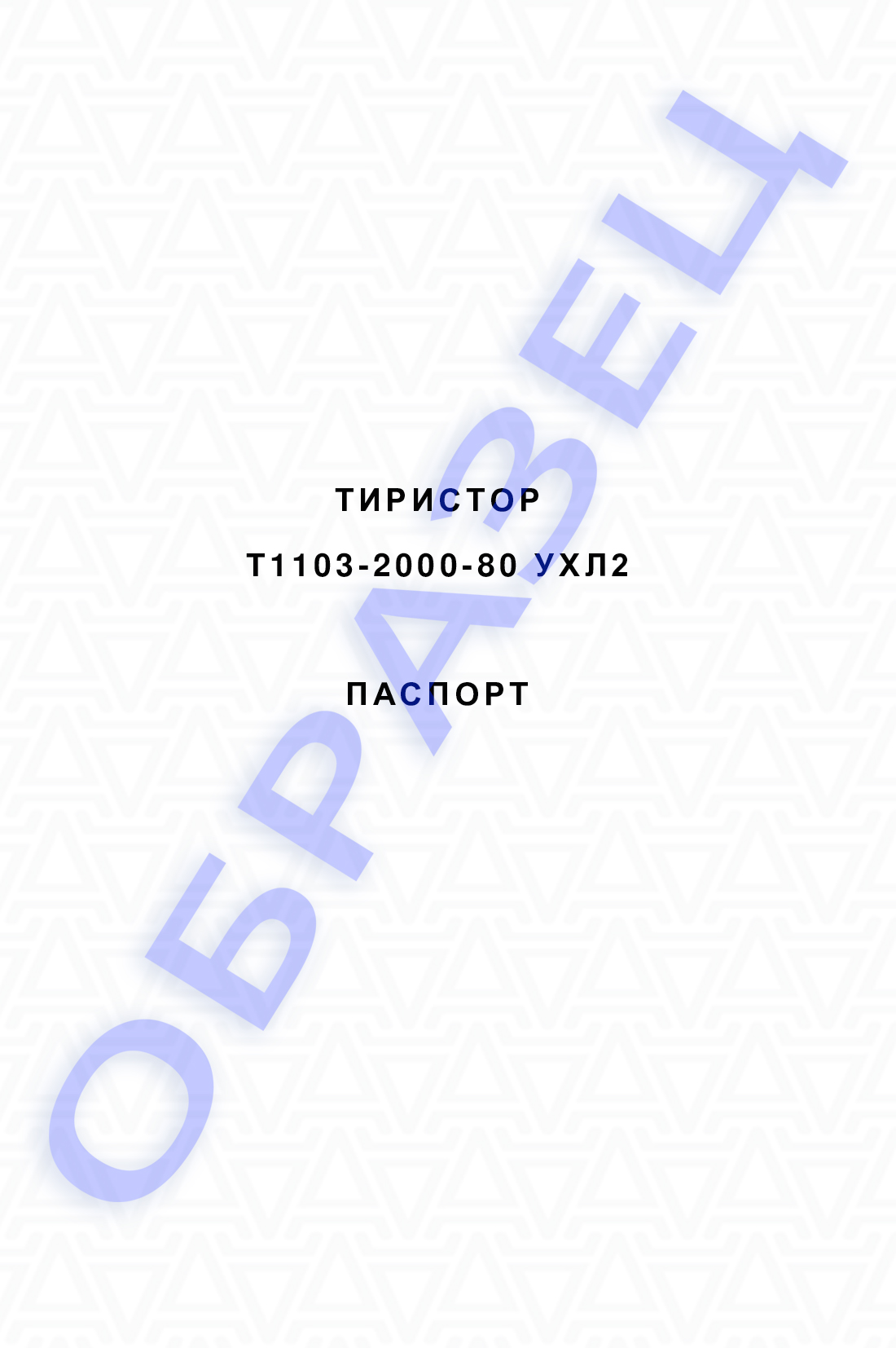

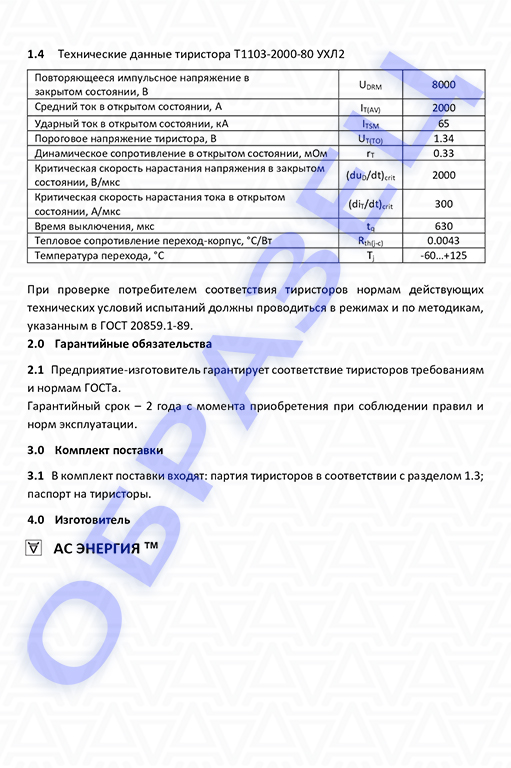

Паспорт тиристор Т1103-2000:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
