Тиристор быстродействующий ТБ153-800

Напряжение	U_DRM/U_RRM	1400-2200 В
Средний прямой ток	I_T(AV) (T_С, ºC)	800А (85ºC)
Класс по напряжению	U_RRM / 100	14 – 22
Цена	ТБ153-800	8960,00 руб. + –
Масса, не более		550 г
Тип корпуса		PT53

Тиристоры быстродействующие ТБ153-800 (TF 153-800) – таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 800 ампер частотой до 20кГц в цепях с напряжением 1400В - 2200В (14-22кл).

Тип корпуса тиристоров ТБ153-800 – PT53: диаметр контактной поверхности – Ø51 мм, габаритные размеры – Ø75х26 мм, масса, не более – 550 г.

Часто запрашиваемые номиналы тиристоров: ТБИ153-800-14, ТБИ153-800-16, ТБИ153-800-18, ТБИ153-800-20, ТБИ153-800-22, TF 153-800-14, TF 153-800-16, TF 153-800-18, TF 153-800-20, TF 153-800-22.

Быстродействующие тиристоры ТБ применяются для работы в полупроводниковых преобразователях электроэнергии, в схемах питания силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.

Полярность тиристора определяется по значку на корпусе. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.

Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке необходимо соблюдать усилие зажатия F_m (для ТБ153-800 усилие зажатия составляет 24 кН). Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Рекомендуется также использовать теплопроводящую пасту КПТ-8.

Подробные характеристики, расшифровка обозначений маркировки, размеры, применяемые охладители указаны ниже. Гарантия работы тиристоров, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.

Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения (см. расшифровку маркировки).

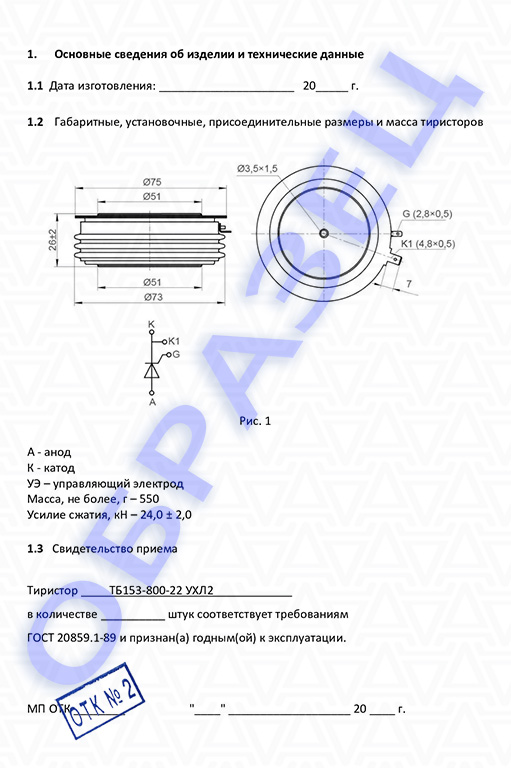

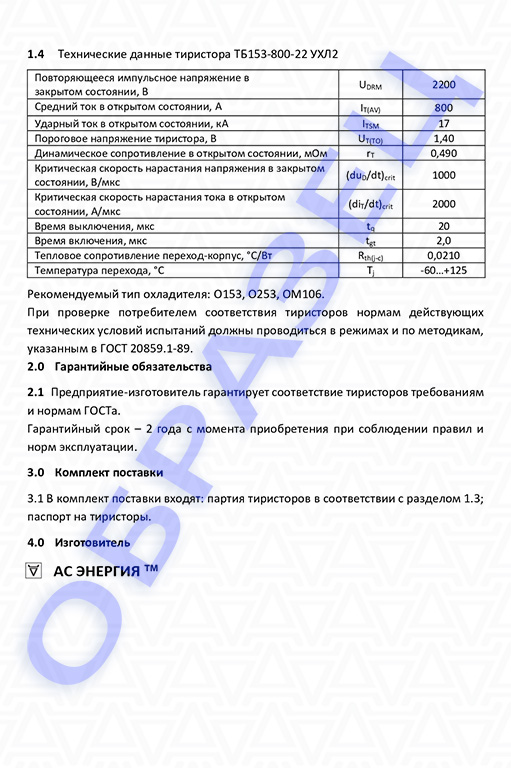

При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.

Окончательная цена на тиристоры ТБ153-800 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Подробные характеристики тиристоров быстродействующих ТБ153-800:

Характеристики тиристоров		ТБ153-800
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение	U_DRM/U_RRM	1400-2200 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса)	I_T(AV)/(T_C)	800 (85°C) 1180 (55°C)
Максимально допустимый действующий ток в открытом состоянии	I_TRMS	1255 А
Ударный ток в открытом состоянии	I_TSM	17.0 кА
Максимально допустимая температура перехода	T_jmax	125 ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии	U_TM/I_TM	2.50/2512 В/А
Пороговое напряжение тиристора в открытом состоянии	U_T(TO)	1.40 В
Динамическое сопротивление в открытом состоянии	r_T	0.490 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток	I_DRM/I_RRM	150 мА
Критическая скорость нарастания напряжения в закрытом состоянии	(dU_D/dt)_cr	1000 В/мкс
Отпирающий постоянный ток управления	I_GT	300 мА
Отпирающее постоянное напряжение управления	U_GT	2.50 В
Критическая скорость нарастания тока в открытом состоянии	(di_T/dt)_cr	2000 А/мкс
Время выключения	t_q	20-50 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания	i²·t	1445 кА²·c
Тепловое сопротивление переход - корпус	R_th(j-c)	0.0210 ºC/Вт
Усилие сжатия	F_m	24 кН
Масса, не более	W	550 г
Рекомендуемые охладители	О153, О253
Информационный лист	PDF

Расшифровка маркировки тиристоров ТБ153-800:

ТБ

153

–

800

–

А2

Р3

Р4

УХЛ2

ТБ

–

Тиристор Быстродействующий.

153

–

Конструктивное исполнение, серия.

800

–

Средний ток в открытом состоянии I_T(AV).

–

Класс по напряжению U_RRM / 100 (Номинальное напряжение - 2200 В).

А2

–

Критическая скорость нарастания напряжения в закрытом состоянии (dU_D/dt)_cr:

Буквенно-цифровая маркировка	Р2	К2	Е2	А2
Цифровая маркировка	4	5	6	7
Значение, В/мкс	200	320	500	1000

Р3

–

Группа по времени выключения t_q:

Буквенно-цифровая маркировка	Р3	М3	К3	Н3
Цифровая маркировка	6	5	4	3
Значение, мкс	20.0	25.0	32.0	40.0

Р4

–

Группа по времени включения t_gt:

Буквенно-цифровая маркировка	Р4	М4	К4	Н4
Цифровая маркировка	4	3	2	1
Значение, мкс	2.0	2.5	3.2	4.0

УХЛ2

–

Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата.

Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89).

Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.

Пример для заказа тиристоров: ТБ153-800-16-К2К3Р4-УХЛ2, ТБ153-800-20-А2К3М4-УХЛ2, ТБ253-800-22-А2Р3Н4-УХЛ2.
