Тиристор быстродействующий ТБ173-2000
Тиристоры ТБ173-2000 (TF 173-2000) – силовые быстродействующие тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 2000 ампер частотой до 20 кГц в цепях с напряжением 2000 В – 2500 В. Тип корпуса тиристоров ТБ173-2000 – PT73: диаметр контактной поверхности – Ø75 мм, габаритные размеры – Ø112х26 мм, масса – 1,2 кг.
Часто запрашиваемые номиналы тиристоров: ТБ173-2000-20, ТБ173-2000-22, ТБ173-2000-24, ТБ173-2000-25, TF 173-2000-20, TF 173-2000-22, TF 173-2000-24, TF 173-2000-25.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ173-2000 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих тиристоров ТБ173-2000:
Характеристики тиристоров | ТБ173-2000 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 2000-2500 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 2000 А (89ºC) 3280 А (55ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 3140 А |
Ударный ток в открытом состоянии | ITSM | 40 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.05/6280 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.30 В |
Динамическое сопротивление в открытом состоянии | rT | 0.15 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 300 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 3.0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 2500 А/мкс |
Время выключения | tq | 40 мкс |
Время включения | tgt | 2.5 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 8000 А2·c·103 |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0085 ºC/Вт |
Усилие сжатия | Fm | 45±5 кН |
Масса | W | 1.2 кг |
Рекомендуемые охладители | О173, О273 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБ173-2000-25 А2Н3М4 УХЛ2:
ТБ | 173 | – | 2000 | – | 25 | А2 | Н3 | М4 | УХЛ2 |
ТБ | – | Тиристор Быстродействующий. | |||||||||||||||
173 | – | Конструктивное исполнение, серия. | |||||||||||||||
2000 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
25 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 2500 В). | |||||||||||||||
А2 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
Н3 | – | Группа по времени выключения tq:
|
|||||||||||||||
М4 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.
Полярность (цоколевка), размеры тиристора ТБ173-2000:

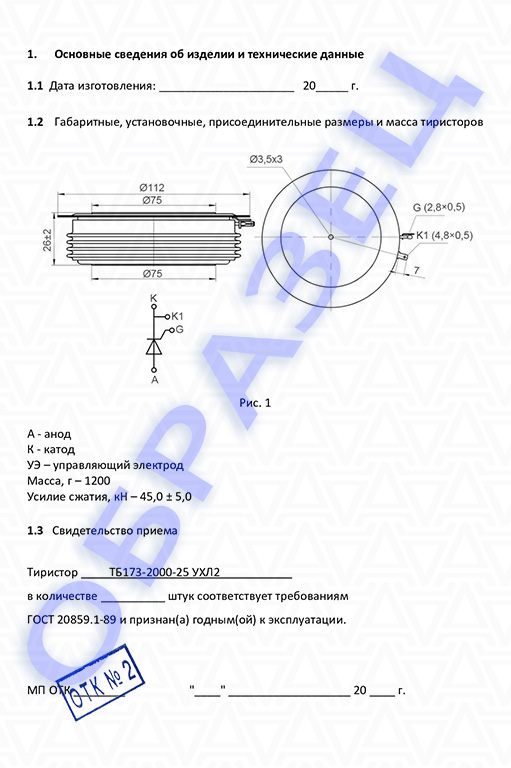

Паспорт тиристор ТБ173-2000:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБ173-2000:
Скачать PDF на тиристоры ТБ173-2000
Предельные прямые вольт-амперные характеристики при температуре перехода Тj = 25°С (1) и Тj = Тjm (2):
Рекомендуемые охладители для тиристоров ТБ173:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
