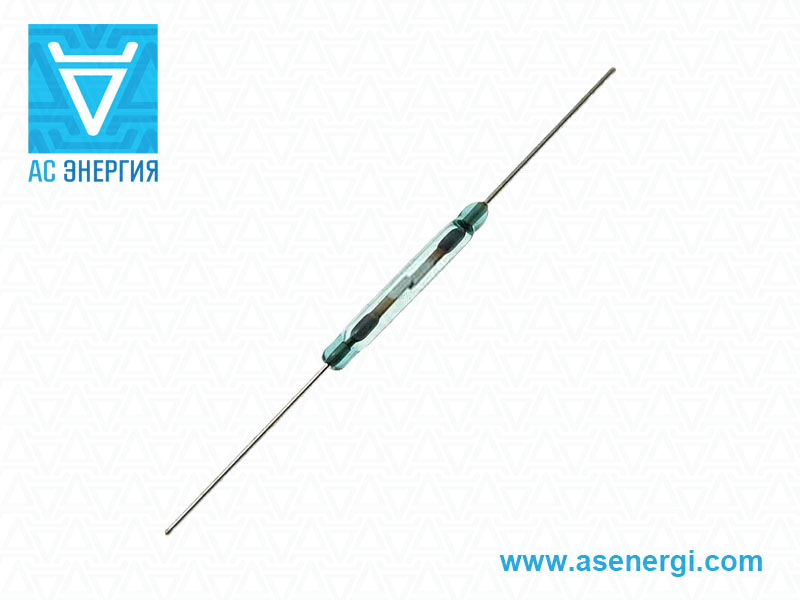

Геркон МКА-20101 (10-35), 0,5А 180В, замыкающий

Ток 0,5А
Напряжение 180B
Тип замыкающие
МКА-20101 (10-35) 23,63 руб.
+
Добавить
Размеры, мм Ø2,54х20

Герконы МКА-20101 (10-35) предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц с активной и индуктивной нагрузкой, напряжением до 180 В, силой тока до 0,5 А и коммутируемой мощностью до 10 Вт.

Герконы МКА-20101 (10-35) имеют замыкающие контакты (тип контактов - нормально разомкнутые). Вид монтажа – в отверстия, под пайку.

Контакты герконов МКА-20101 (10-35) находятся в полностью герметичном стеклянном корпусе, что позволяет использовать их в условиях повышенной влажности, запыленности и в широком диапазоне рабочих температур (от -60°С до 125°С).

Герконы широко применяются в коммутационных изделиях, таких как: управляемые контакты реле, магнитные выключатели, различные датчики в бытовой, промышленной и специальной аппаратуре, измерительные приборы.

На пределе коммутационного ресурса могут возникать отказы срабатывания – явления сваривания или залипания контактов. Это происходит вследствие механического, химического (коррозии) и электротермического воздействия.

Характеристики, расшифровка обозначений, устройство, чертежи и размеры указаны ниже. Наша компания гарантирует качество и работу герконов МКА-20101 (10-35) в течение 2 лет с момента их приобретения, что подкрепляется документами по качеству.

Читать далее

Окончательная цена на герконы МКА-20101 (10-35) зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Технические характеристики герконов МКА-20101 (10-35):

Серия МКА
Ток 0,5 А
Напряжение 180 В
Тип замыкающие
МДС срабатывания 10-35 А
Сопротивление изоляции не менее 1000 МОм
Рабочее сопротивление 0,15 Ом
Время срабатывания 1 мс
Время отпускания 0,3 мс
Количество витков катушки 5000
Сопротивление катушки 550 Ом
Рабочая температура от -60 до 125°C
Масса 0,36 г
Размеры Ø2,54 х 20 мм

Расшифровка маркировки для герконов МКА-20101 (10-35):

МК   А   20   101   (10-35)
МК Тип переключателя (магнитоуправляемый контакт).
А Исполнение по характеру коммутации (замыкающий).
20 Длина баллона, мм.
101 Номер разработки.
(10-35) МДС срабатывания.

Габаритные размеры герконов МКА-20101 (10-35):

Герконы МК, МКА:


Типы переключателей:

Геннадий 06.09.2019 в 13:13
7
Добрый день. Можно ли Геркон КЭМ-1 гр. А поставить в холодильнике вместо магнитного выключателя совместно с светодиодной лампочкой 1,1 Вт .
Максим 06.09.2019 в 16:03
8
Здравствуйте. Геркон КЭМ-1 гр.А будет нормально работать со светодиодной лампочкой 1,1 Вт. Нужно будет отрегулировать расстояние между магнитом и герконом для корректного срабатывания. Применение вполне возможно. Спасибо за интересный вопрос!
Валентин 14.09.2019 в 14:21
7
Добрый день. Ставлю ДХО на автомобиль, хочу использовать геркон который будет срабатывать от магнитного поля генератора. Какой лучше поставить КЭМ-1 или КЭМ-6.Спасибо.
Максим 16.09.2019 в 10:31
9
Однозначно ответить какой из герконов лучше не сможем подсказать. Необходимо ориентироваться на максимально коммутируемую мощность (ток, напряжение) и группу чувствительности по МДС срабатывания (от неё зависит на каком расстоянии от генератора будет срабатывать геркон). Чем меньше МДС срабатывания, тем меньшая сила напряжённости магнитного поля нужна для срабатывания, тем чувствительнее геркон.
Алексей 25.09.2019 в 10:44
3
переключатель П2Г-3 тип 8П2Н для плиты электрической с жарочным шкафом судовая ПЭС-0,34ШН
Максим 26.09.2019 в 12:19
3
Вопросы по покупке просьба отправлять через Корзину или на Email, указанный в разделе Контакты.
Максим 30.09.2019 в 14:06
4
Добрый день. Хочу из геркона КЭМ-3 сделать концевик на дверь автомобиля. Коммутируемый ток написан 1А, но мощность 30Вт, а у меня в автомобиле напряжение 14В., вопрос, ток строго 1А, не зависимо от напряжение, или всё же при напряжении 14В и мощности до 30 Вт коммутируемый ток может быть больше 1А?
Максим 30.09.2019 в 15:17
5
Максимальный ток для КЭМ-3 не может превышать 1А не зависимо от напряжения, при этом суммарная коммутируемая мощность до 30 Вт, а напряжение до 125 В.
Игорь 30.09.2019 в 14:15
5
Добрый день.
Подскажите, пжл, геркон КЭМ-1 с коричневой меткой на торце - это какая группа?
Максим 30.09.2019 в 15:28
6
Геркон КЭМ-1 с приемкой ОТК маркируется следующим образом: гр.А - зеленый цвет; гр.Б - белый; гр.В - оранжево-коричневый. При наличии заводской упаковки герконы могут не маркироваться.
Максим 09.10.2019 в 21:28
5
Добрый день. Подскажите, пожалуйста, модели размыкающих герконов?
Максим 10.10.2019 в 11:07
18
Условное обозначение герконов включает шесть элементов:
• первый элемент
- определяет условное наименование геркона. МК - магнитоуправляемый контакт герметизированный, КЭМ - контакт электромагнитный, КМГ - магнитоуправляемый контакт с повышенным контактным нажатием (для коммутации больших токов - более 5 А);

• второй элемент
- указывает на систему коммутации геркона: А - замыкающий, В - размыкающий, С - перекидной, Д - переходной;

• третий элемент
- буква Р - присутствует только в ртутных герконах;

• четвертый элемент
- двузначное число показывает длину баллона в миллиметрах;

• пятый элемент
- указывает на функциональное назначение геркона: 1 - малой и средней мощности, 2 - повышенной мощности, 3 - мощные, 4 - высоковольтные, 5 - высокочастотные, 6 - «с памятью», 7 - специальные (с повышенной устойчивостью к внешним факторам и характеру нагрузки), 8 - измерительные.
В обозначении пятого элемента могут указываться один или два признака, например, повышенной мощности (цифра 2) и измерительные (цифра 8). В этом случае цифры располагаются в порядке возрастания.

• последний элемент обозначения
- указывает порядковый номер разработки.
Пример:
МКА-20101 - геркон замыкающий, сухой, с длиной баллона 20 мм, малой и средней мощности, порядковый номер разработки 1.
Максим 10.10.2019 в 11:15
5
Таким образом, размыкающий геркон может быть, например, МКВ-17701.
Роман 25.10.2019 в 17:42
5
Подскажите пожалуйста марку геркона для включения магнитного контактора не более 10А. Спасибо
Максим 29.10.2019 в 16:19
5
Если необходимо коммутировать цепь с токовой нагрузкой 10А, то таких герконов не существует. Максимальный коммутируемый ток у геркона серии МКА-50202 - 5А.
Александр 07.12.2019 в 17:18
7
Прекрасные переключатели, и адекватная цена. Отличные параметры изоляции и допустимого тока. Удачные варианты исполнений, проверенные многолетней устойчивой работой в любых условиях. Удобный монтаж, не слишком мелкий и трудоемкий. Хотелось бы в ассортимент производимых галет добавить ещё одно исполнение, где все контакты замкнуты между собой и только выбираемый отцепляется, придется сейчас перебирать самому и изготавливать одну деталь. В двухгалетном варианте, в паре с обычной галетой 11П1Н, это позволяет построить очень полезное устройство. Смазка контактных групп, при отсутствии пыли, оптимальна вазелином. Всего вам хорошего, расчётной толщины латуни для контактов и кондиционного серебра для покрытий.
Александр 07.12.2019 в 17:28
5
И посмотрите внимательно у вас что в списке с ценой все варианты 2ПхН а не 11ПхН(где переставкой стопора задаётся)?
Александр 09.12.2019 в 11:12
8
Данные переключатели мы не производим, только поставляем. В данное время они являются большим дефицитом. Да, путём переставления фиксатора можно менять количество положений переключателя ПГК.
Нвер 19.01.2020 в 18:10
8
Подскажите пожалуйста какой геркон нужен для 12 вольтного насоса
Александр 20.01.2020 в 10:25
5
Максимально допустимое напряжение 125-300В в зависимости от серии геркона. Также рекомендуем обратить внимание на другие параметры.
Игорь 11.03.2020 в 15:48
0
Здравствуйте, мне нужен геркон, нормально замкнутый. Управлять контактором, ток управления 220 вольт, потребляет всего 20 мА с хорошей чувствительностью, ну и маленьким по габаритам? Спасибо.
Александр 12.03.2020 в 11:47
0
Добрый день. Вопрос, связанный с покупкой необходимо направлять на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Александр 15.04.2020 в 02:46
2
Как отличать ПГК в вариантах с тонкой осью привода галет(в виде пластинки, у вас есть на одном фото) и с толстой? С толстой осью изготавливались и на пять галет.
Для чего про герконы в комментариях к переключателям? Почистите пожалуйста.
Александр 27.04.2020 в 17:48
1
Конструкция зависит от производителя.
dmitriy 18.04.2020 в 23:51
0
Мне нужна помощь, нужен размыкающий геркон, на 220в, на 3 ампера, хочу установить на подсветку гардеробной, которая будет включаться когда я буду открывать дверь
Александр 24.04.2020 в 13:17
-2
Герконы на 3А у нас не представлены.
Александр 16.06.2020 в 17:48
0
Добрый день! А есть более мощные выключатели, на 25А, 32А? Потребность 10000штук
Александр 18.06.2020 в 10:06
0
Добрый день. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину, или необходимо позвонить в офис, чтобы мы могли Вам ответить.
Р 30.07.2020 в 10:23
0
Здравствуйте, какой нужен геркон для соединения с сигналкой на автомобиле?
Александр 30.07.2020 в 11:30
1
Добрый день. Мы не занимаемся подбором. Подробная техническая информация о продукции представлена на сайте. Вы можете выбрать интересующую продукцию с указанием серии и количества, и отправить заявку на электронную почту.
Александр 17.08.2020 в 21:07
0
Здравствуйте. На что влияет мдс? Хочу взять геркон МКА-52202 гр.А., у него мдс 180-227 А. Какой магнит мне понадобится для него?
Александр 18.08.2020 в 16:57
-1
Добрый день. Рекомендуем ознакомиться с видео на странице. Подойдет и неодимовый магнит.
Александр 18.08.2020 в 17:21
1
Спасибо, посмотрел видео и все стало понятно. Было бы отлично сделать видео про 4-х контактные герконы.
Александр 18.08.2020 в 18:11
1
Постараемся сделать.
Михаил 18.09.2020 в 14:47
-1
В газовой отрасли для управления кранами на сигналы какой марки геркон используется?
Александр 21.09.2020 в 09:31
1
По подбору продукции не консультируем. Подробная техническая информация о продукции представлена на сайте.
СЕРГЕЙ Альбертович 17.11.2020 в 19:02
0
бывают ли переключатели с диапазоном температуры среды от -40 до+40 ток переменный 6А напряжение 250В
Александр 18.11.2020 в 09:43
0
Подробная техническая информация о продукции представлена на сайте. Вы можете направить запрос на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Max 04.12.2020 в 12:53
0
Вопрос - в маркировке галетников ПГК кол-во галет не указывается что-ли?
Как быть если мне нужен переключатель с 4-мя галетами?
Александр 07.12.2020 в 09:31
0
Количество галет в маркировке не обозначается и зависит от необходимого числа положений и направлений в соответствии с видами галет.
Max 08.12.2020 в 06:14
1
Так а если мне именно 4 галеты нужны? Минимум по 2 направления в каждой, и 5 положений хотя-бы.
4 галеты нужны что-бы каждый сигнал по своей плате шёл для минимизации наводок.
Как вообще узнать сколько галет по описанию без фото?
Александр 08.12.2020 в 16:04
0
Для галеты с 2-мя направлениями (2Н) максимальное количество положений 5 (5П), информация по видам галет представлена на странице.
Соответственно, если Вам нужен переключатель с 4-мя галетами, маркировка просчитывается так – 2Н * 4 галеты = 8Н, количество положений неизменное – 5П, из этого имеем маркировку – ПГК-5П8Н.

Например, Вам нужен переключатель с 3-мя галетами, по 3 положения и направления на одну галету, это другой вид галеты, информация по видам галет представлена на странице, просчитываем маркировку 3Н * 3 галеты = 9Н, количество положений неизменное, получаем маркировку – ПГК-3П9Н.
Александр 08.12.2020 в 08:05
0
добрый день, интересует галетный выключатель ПГК-9(или 10)П4Н-К8, есть возможность подобрать аналог
Александр 08.12.2020 в 09:16
0
Добрый день. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Давид 13.01.2021 в 15:16
0
Как сделать катушку для управления геркономт МКА-52202 гр.А
Александр 14.01.2021 в 13:31
0
Вопрос касается эксплуатационных параметров, для его решения рекомендуем воспользоваться расчётом или обратиться к специалисту в сфере схемотехники, проектирования и применения элементов электротехники.
Дмитрий 14.01.2021 в 02:39
0
Здравствуйте. Я могу приобрести 2 геркона самовывозом?! Тут у вас указана, минимальная стоимость заказа
Александр 14.01.2021 в 13:30
0
Добрый день. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
