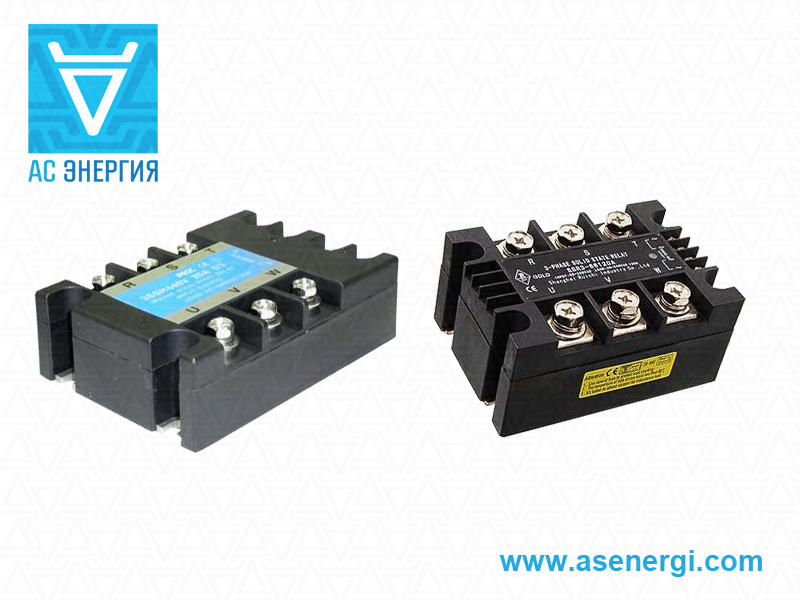

Реле твердотельные трехфазные 3SSR

Твердотельное реле 3SSR – трехфазное полупроводниковое реле со случайным и нулевым контролем управления, коммутирующее цепи с активной и индуктивной номинальной нагрузкой по току от 10А до 250А и напряжением до 440В.

Диапазон управляющего напряжения составляет 3-32В постоянного тока и 90-280В переменного тока. Род тока на выходе реле 3SSR – переменный.

Крепления реле осуществляется через сквозные отверстия в корпусе и теплопроводящей подложке. Внутри корпус залит электроизоляционным компаундом. При увеличении нагрузки (токи свыше 1,5А) рекомендуется дополнительное использование радиаторного охлаждения, подложку при этом следует смазать термопастой.

Провода крепятся зажимными клеммами (латунные или позолоченные). При подключении управляющего напряжения следует обратить внимание на полярность. Входы обозначаются буквами R, S, T, выходы – U, V, W.

Основной особенностью твердотельных реле 3SSR является бесконтактная коммутация с помощью встроенных полупроводниковых элементов. Поэтому в момент переключения не возникает искра или электрическая дуга. Также реле обладают большим ресурсом работы и высоким быстродействием.

Реле 3SSR является комбинированным полупроводниковым устройством. В его состав входит управляющий инфракрасный диод (подача напряжения побуждает электромагнитное излучение), коммутирующий нагрузку тиристор или транзистор, фотодиодная матрица, которая под воздействием поглощаемого излучения диода генерирует фотоэлектродвижущую силу (напряжение) и подает её на управляющую схему с электрическим ключом. Цепь нагрузки, таким образом, начинает пропускать ток.

Повышенная рабочая температура среды составляет не более +80°С, пониженная рабочая температура – не ниже -20°С. Сопротивление изоляции твердотельных реле 3SSR составляет не менее 50 МОм.

Применяются трехфазные реле 3SSR для коммутации трехфазной или трех однофазных цепей питания в различных нагревательных и сварочных агрегатах (ТЭНах, асинхронных двигателях), контрольно-измерительной аппаратуре и других устройствах.

Более подробные характеристики, габаритные размеры и расшифровка маркировки представленных трехфазных полупроводниковых твердотельных реле 3SSR приведены в таблице ниже. Гарантийный срок работы поставляемых нашей компанией твердотельных реле 3SSR составляет 2 года, что подкрепляется соответствующими документами по качеству.

Окончательная цена на трехфазные твердотельные реле 3SSR зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Серия	Цена	Максимальный рабочий ток	Управляющее напряжение	Род тока управления	Габариты L×B×H
3SSR 240V 10A (R) D1	по запросу + –	10 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 10A (R) D3	по запросу + –	10 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 10A (Z) D1	по запросу + –	10 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 10A (Z) D3	по запросу + –	10 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 25A (R) D1	по запросу + –	25 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 25A (R) D3	по запросу + –	25 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 25A (Z) D1	по запросу + –	25 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 25A (Z) D3	по запросу + –	25 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 40A (R) D1	по запросу + –	40 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 40A (R) D3	по запросу + –	40 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 40A (Z) D1	по запросу + –	40 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 40A (Z) D3	по запросу + –	40 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 60A (R) D1	по запросу + –	60 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 60A (R) D3	по запросу + –	60 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 60A (Z) D1	по запросу + –	60 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 60A (Z) D3	по запросу + –	60 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 80A (R) D1	по запросу + –	80 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 80A (R) D3	по запросу + –	80 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 80A (Z) D1	по запросу + –	80 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 80A (Z) D3	по запросу + –	80 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 100A (R) D1	по запросу + –	100 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 100A (R) D3	по запросу + –	100 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 100A (Z) D1	по запросу + –	100 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 100A (Z) D3	по запросу + –	100 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 120A (R) D1	по запросу + –	120 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 120A (R) D3	по запросу + –	120 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 120A (Z) D1	по запросу + –	120 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 240V 120A (Z) D3	по запросу + –	120 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 240V 10A (R) A4	по запросу + –	10 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 10A (Z) A4	по запросу + –	10 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 25A (R) A4	по запросу + –	25 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 25A (Z) A4	по запросу + –	25 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 40A (R) A4	по запросу + –	40 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 40A (Z) A4	по запросу + –	40 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 60A (R) A4	по запросу + –	60 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 60A (Z) A4	по запросу + –	60 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 80A (R) A4	по запросу + –	80 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 80A (Z) A4	по запросу + –	80 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 100A (R) A4	по запросу + –	100 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 100A (Z) A4	по запросу + –	100 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 120A (R) A4	по запросу + –	120 А	90 - 280 В	переменный	104×73×32 мм
3SSR 240V 120A (Z) A4	по запросу + –	120 А	90 - 280 В	переменный	104×73×32 мм

Серия	Цена	Максимальный рабочий ток	Управляющее напряжение	Род тока управления	Габариты L×B×H
3SSR 440V 10A (R) D1	по запросу + –	10 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 10A (R) D3	по запросу + –	10 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 10A (Z) D1	по запросу + –	10 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 10A (Z) D3	по запросу + –	10 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 25A (R) D1	по запросу + –	25 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 25A (R) D3	по запросу + –	25 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 25A (Z) D1	по запросу + –	25 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 25A (Z) D3	2295,00 руб. + –	25 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 40A (R) D1	по запросу + –	40 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 40A (R) D3	3130,00 руб. + –	40 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 40A (Z) D1	по запросу + –	40 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 40A (Z) D3	по запросу + –	40 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 60A (R) D1	по запросу + –	60 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 60A (R) D3	по запросу + –	60 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 60A (Z) D1	по запросу + –	60 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 60A (Z) D3	3880,00 руб. + –	60 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 80A (R) D1	по запросу + –	80 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 80A (R) D3	5050,00 руб. + –	80 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 80A (Z) D1	по запросу + –	80 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 80A (Z) D3	по запросу + –	80 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 100A (R) D1	по запросу + –	100 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 100A (R) D3	по запросу + –	100 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 100A (Z) D1	по запросу + –	100 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 100A (Z) D3	5910,00 руб. + –	100 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 120A (R) D1	по запросу + –	120 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 120A (R) D3	по запросу + –	120 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 120A (Z) D1	по запросу + –	120 А	4 - 16 В	постоянный	104×73×32 мм
3SSR 440V 120A (Z) D3	по запросу + –	120 А	3 - 32 В	постоянный	104×73×32 мм
3SSR 440V 10A (R) A4	по запросу + –	10 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 10A (Z) A4	по запросу + –	10 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 25A (R) A4	по запросу + –	25 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 25A (Z) A4	по запросу + –	25 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 40A (R) A4	по запросу + –	40 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 40A (Z) A4	2994,00 руб. + –	40 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 60A (R) A4	по запросу + –	60 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 60A (Z) A4	по запросу + –	60 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 80A (R) A4	по запросу + –	80 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 80A (Z) A4	4900,00 руб. + –	80 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 100A (Z) A4	по запросу + –	100 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 100A (R) A4	по запросу + –	100 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 120A (R) A4	по запросу + –	120 А	90 - 280 В	переменный	104×73×32 мм
3SSR 440V 120A (Z) A4	по запросу + –	120 А	90 - 280 В	переменный	104×73×32 мм
3SSR-66 440V 120A A4	по запросу + –	120 А	90 - 280 В	переменный	104×73×32 мм

Маркировка реле 3SSR:

3SSR

240V

100A

(R)

3SSR	–	3 - количество фаз; SSR - Solid State Relay (твердотельное реле).
240V	–	Рабочее напряжение, В.
100A	–	Максимальный рабочий ток, А.
(R)	–	Способ управления: R - случайный контроль; Z - нулевой контроль.
A	–	Род тока управления: А - переменный ток (АС); D - постоянный ток (DC).
4	–	Управляющее напряжение: 1 – 4-16В; 2 – 15-30В; 3 – 3-32В; 4 – 90-280В.

Буква Z в маркировке обозначает, что коммутация нагрузки происходит только при пересечении синусоидой напряжения нулевого уровня, т.е. подключение и отключение нагрузки происходит в "нуле". Преимущество данного способа коммутации – это минимальный ток в нагрузке при переключении, малые электромагнитные помехи и большой срок службы.

Буква R – это мгновенное (случайное) срабатывание в любой точке синусоиды напряжения нагрузки при подаче управляющего напряжения. Данный тип коммутации используется редко и в основном при индуктивной нагрузке.

При резистивном, емкостном, слабоиндуктивном характере нагрузки следует применять реле с контролем перехода через "0" (обозначается буквой Z).

При индуктивном характере нагрузки следует применять реле с мгновенным (случайным) переключением (R) и дополнительно подключенным варистором.
