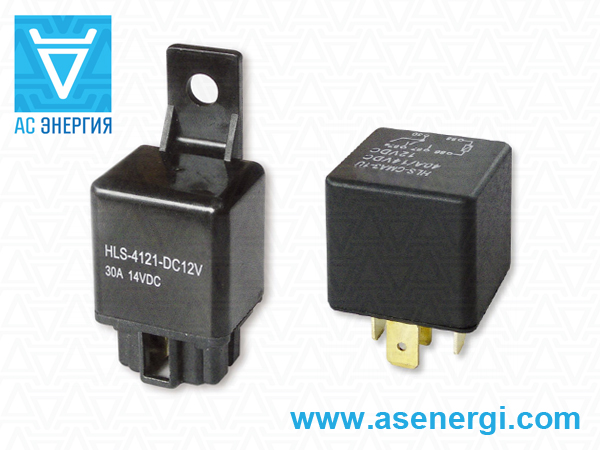

Реле HLS автомобильные
Реле электромагнитные HLS-T78, HLS-CMA3, HLS-4117, HLS-4120, HLS-4121 – автомобильные реле коммутируют цепи постоянного тока напряжением 16В, 30В, 75В с номинальным током от 20А до 300А и коммутируемой мощностью до 560Вт.
Напряжение катушки составляет − 5В, 12В, 24В постоянного тока.
Конструкция автомобильных реле HLS предусматривает 1 переключающий контакт или 1 замыкающий контакт, а также наличие 1 переключающего и 1 замыкающего контактов.
Время срабатывания варьируется от 3мс до 15мс, время отпускания – от 1,5мс до 10мс. Способ крепления – под пайку. Степень защиты реле HLS – IP40.
Реле HLS применяются в автомобилестроении. Характеристики, расшифровку маркировки, размеры и схемы коммутации реле HLS смотрите ниже. Гарантийный срок работы реле HLS составляет 2 года. Предоставляем документы по качеству.
Окончательная цена на реле HLS зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
 |
Род тока | Постоянный | ||||
| Максимальное коммутируемое напряжение | 16 В | |||||
| Максимальный коммутируемый ток | 25 А | |||||
| Максимальная коммутируемая мощность | 840 В / 400 Вт | |||||
| Диапазон сопротивлений катушки | 45 - 960 Ом | |||||
| Время срабатывания | 10 мс | |||||
| Время отпускания | 5 мс | |||||
| Габариты L×B×H | 15,7×12,3×17,5 мм | |||||
| Масса | 6 г | |||||
| Серия | Цена | Номинальный ток | Номинальное напряжение катушки | Напряжение срабатывания | Напряжение отпускания | Число контактов |
| T78 (T74) 5A 12VDC | по запросу
+
–
|
5 А | 12 В | 7,8 В | 1,2 В | 1з. |
| T78 (T74) 10A 5VDC | 41,87 руб.
+
–
|
10 А | 5 В | 3,9 В | 0,6 В | 1з. |
| T78 (T74) 10A 12VDC | 43,37 руб.
+
–
|
10 А | 12 В | 7,8 В | 1,2 В | 1з. |
| T78 (T74) 10A 24VDC | 41,97 руб.
+
–
|
10 А | 24 В | 15,6 В | 2,4 В | 1з. |
Маркировка реле T78:
| T78 | (T74) | 10A | 24V | DC |
| T78 | – | Наименование серии. |
| (T74) | – | Наименование аналога для данной серии. |
| 10A | – | Номинальный ток: 10 А. |
| 24V | – | Номинальное напряжение: 24 В. |
| DC | – | Род тока: DC - постоянный ток. |

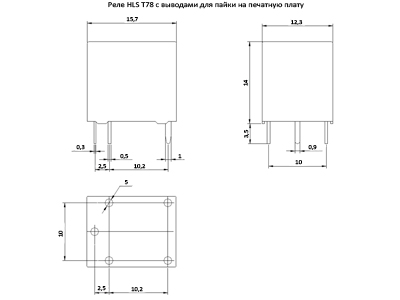

Схема монтажная и габаритные размеры реле T78:
-
Схема реле T78
-
Размеры реле T78
 |
Род тока | Постоянный | ||||
| Максимальное коммутируемое напряжение | 30 В | |||||
| Максимальный коммутируемый ток | 40 А | |||||
| Максимальная коммутируемая мощность | 560 Вт | |||||
| Диапазон сопротивлений катушки | 19 - 360 Ом | |||||
| Время срабатывания | 10 мс | |||||
| Время отпускания | 10 мс | |||||
| Габариты L×B×H | 28×28×42,5 мм | |||||
| Масса | 40 г | |||||
| Серия | Цена | Номинальный ток | Номинальное напряжение катушки | Напряжение срабатывания | Напряжение отпускания | Число контактов |
| CMA3 (792H) 30A 12VDC | 120,30 руб.
+
–
|
30 А | 12 В | 7,8 В | 1,2 В | 1з. |
| CMA3 (792H) 30A 24VDC | 117,70 руб.
+
–
|
30 А | 24 В | 15,6 В | 2,4 В | 1з. |
| CMA3 (792H) 40A 12VDC | 121,60 руб.
+
–
|
40 А | 12 В | 7,8 В | 1,2 В | 1з. |
| CMA3 (792H) 40A 24VDC | 84,32 руб.
+
–
|
40 А | 24 В | 15,6 В | 2,4 В | 1з. |
Маркировка реле CMA3:
| CMA3 | (792H) | 40A | 24V | DC |
| CMA3 | – | Наименование серии. |
| (792H) | – | Наименование аналога для данной серии. |
| 40A | – | Номинальный ток: 40 А. |
| 24V | – | Номинальное напряжение: 24 В. |
| DC | – | Род тока: DC - постоянный ток. |

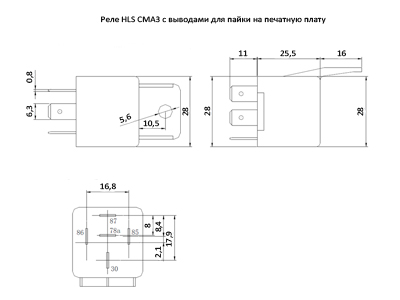

Схема монтажная и габаритные размеры реле CMA3:
-
Схема реле CMA3
-
Размеры реле CMA3
 |
Род тока | Постоянный | ||||
| Максимальное коммутируемое напряжение | 75 В | |||||
| Максимальный коммутируемый ток | 20 А | |||||
| Максимальная коммутируемая мощность | 400 Вт | |||||
| Диапазон сопротивлений катушки | 33 - 524 Ом | |||||
| Время срабатывания | 3 мс | |||||
| Время отпускания | 1,5 мс | |||||
| Наличие корпуса | С корпусом | Без корпуса | ||||
| Габариты L×B×H | 17,5×15×22,4 мм | 16×13×21,3 мм | ||||
| Масса | 12 г | 9 г | ||||
| Серия | Цена | Номинальный ток | Номинальное напряжение катушки | Напряжение срабатывания | Напряжение отпускания | Число контактов |
| 4117 (861/861T) 10А 24VDC | по запросу
+
–
|
10 А | 24 В | 18 В | 2,4 В | 1п. |
| 4117 (861/861T) 15А 12VDC | по запросу
+
–
|
15 А | 12 В | 9 В | 1,2 В | 1п. |
Маркировка реле 4117:
| 4117 | (861/861T) | 15A | 12V | DC |
| 4117 | – | Наименование серии. |
| (861/861T) | – | Наименование аналога для данной серии. |
| 15A | – | Номинальный ток: 15 А. |
| 12V | – | Номинальное напряжение: 12 В. |
| DC | – | Род тока: DC - постоянный ток. |

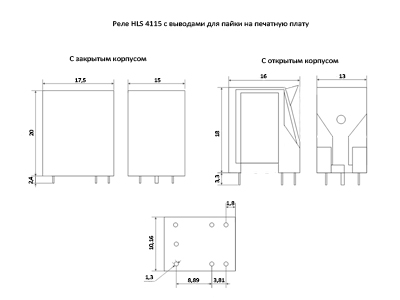

Схема монтажная и габаритные размеры реле 4117:
-
Схема реле 4117
-
Размеры реле 4117
 |
Род тока | Постоянный | ||||
| Максимальное коммутируемое напряжение | 30 В | |||||
| Максимальный коммутируемый ток | 40 А | |||||
| Максимальная коммутируемая мощность | 560 Вт | |||||
| Диапазон сопротивлений катушки | 23 - 360 Ом | |||||
| Время срабатывания | 5 мс | |||||
| Время отпускания | 4 мс | |||||
| Габариты L×B×H | 26×21×24,5 мм | |||||
| Масса | 30 г | |||||
| Серия | Цена | Номинальный ток | Номинальное напряжение катушки | Напряжение срабатывания | Напряжение отпускания | Число контактов |
| 4120 (822) 30A 12VDC | по запросу
+
–
|
30 А | 12 В | 7,8 В | 1,2 В | 1п. + 1з. |
| 4120 (822) 30A 24VDC | по запросу
+
–
|
30 А | 24 В | 15,6 В | 2,4 В | 1п. + 1з. |
Маркировка реле 4120:
| 4120 | (822) | 30A | 24V | DC |
| 4120 | – | Наименование серии. |
| (822) | – | Наименование аналога для данной серии. |
| 30A | – | Номинальный ток: 30 А. |
| 24V | – | Номинальное напряжение: 24 В. |
| DC | – | Род тока: DC - постоянный ток. |
Схема монтажная и габаритные размеры реле 4120:
-
Схема реле 4120
-
Размеры реле 4120
 |
Род тока | Постоянный | ||||
| Максимальное коммутируемое напряжение | 30 В | |||||
| Максимальный коммутируемый ток | 300 А | |||||
| Максимальная коммутируемая мощность | 420 Вт | |||||
| Диапазон сопротивлений катушки | 20 - 400 Ом | |||||
| Время срабатывания | 15 мс | |||||
| Время отпускания | 10 мс | |||||
| Габариты L×B×H | 27,7×23×61,2 мм | |||||
| Масса | 35 г | |||||
| Серия | Цена | Номинальный ток | Номинальное напряжение катушки | Напряжение срабатывания | Напряжение отпускания | Число контактов |
| 4121 (804) 30A 12VDC | по запросу
+
–
|
30 А | 12 В | 7,8 В | 1,2 В | 1з. |
| 4121 (804) 30A 24VDC | по запросу
+
–
|
30 А | 24 В | 15,6 В | 2,4 В | 1з. |
Маркировка реле 4121:
| 4121 | (804) | 30A | 24V | DC |
| 4121 | – | Наименование серии. |
| (804) | – | Наименование аналога для данной серии. |
| 30A | – | Номинальный ток: 30 А. |
| 24V | – | Номинальное напряжение: 24 В. |
| DC | – | Род тока: DC - постоянный ток. |

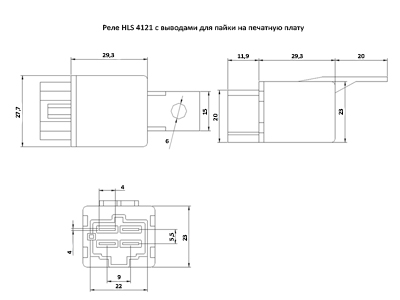

Схема монтажная и габаритные размеры реле 4121:
-
Схема реле 4121
-
Размеры реле 4121
