Реле 13F
Реле электромагнитные HLS-13F – реле общего назначения коммутируют цепи постоянного тока напряжением 30В и переменного тока напряжением до 250В с номинальным током 10А.
Напряжение катушки составляет − 12В, 24В постоянного тока и 240В переменного тока.
Конструкция реле HLS предусматривает от 1 до 2 групп переключающих контактов.
Время срабатывания 25мс, время отпускания – 25мс.
Способ крепления – под пайку, или в розетки (колодки), которые фиксируются на панели винтами или защелками с последующим присоединением проводников пайкой или винтами. Степень защиты реле HLS – IP40.
Реле HLS применяются в аппаратуре общего назначения. Характеристики, расшифровку маркировки, размеры и схемы коммутации реле HLS смотрите ниже. Гарантийный срок работы реле HLS составляет 2 года. Предоставляем документы по качеству.
Окончательная цена на реле HLS зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Реле электромагнитное 13F-1 | |||||||
 |
 13F-1 |

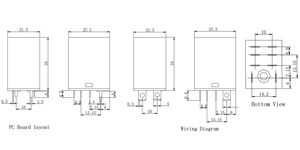

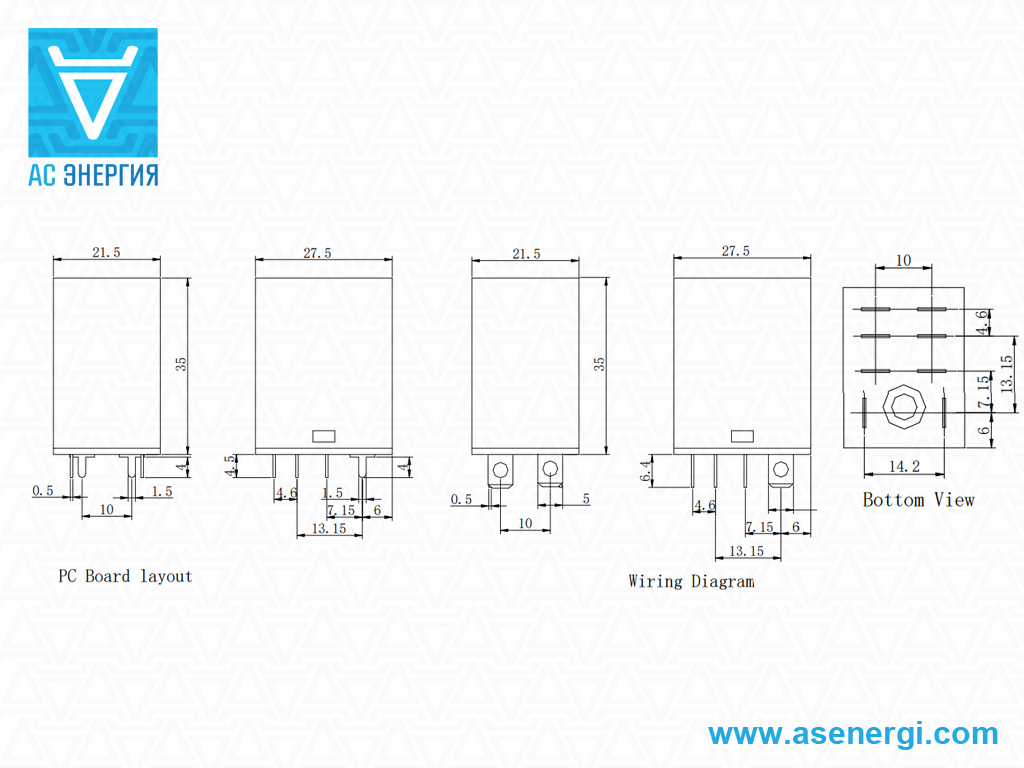

 Монтажная схема 13F-1 |
|||||
 13F-2 |

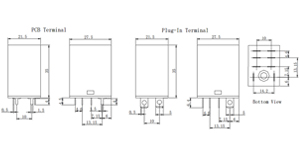

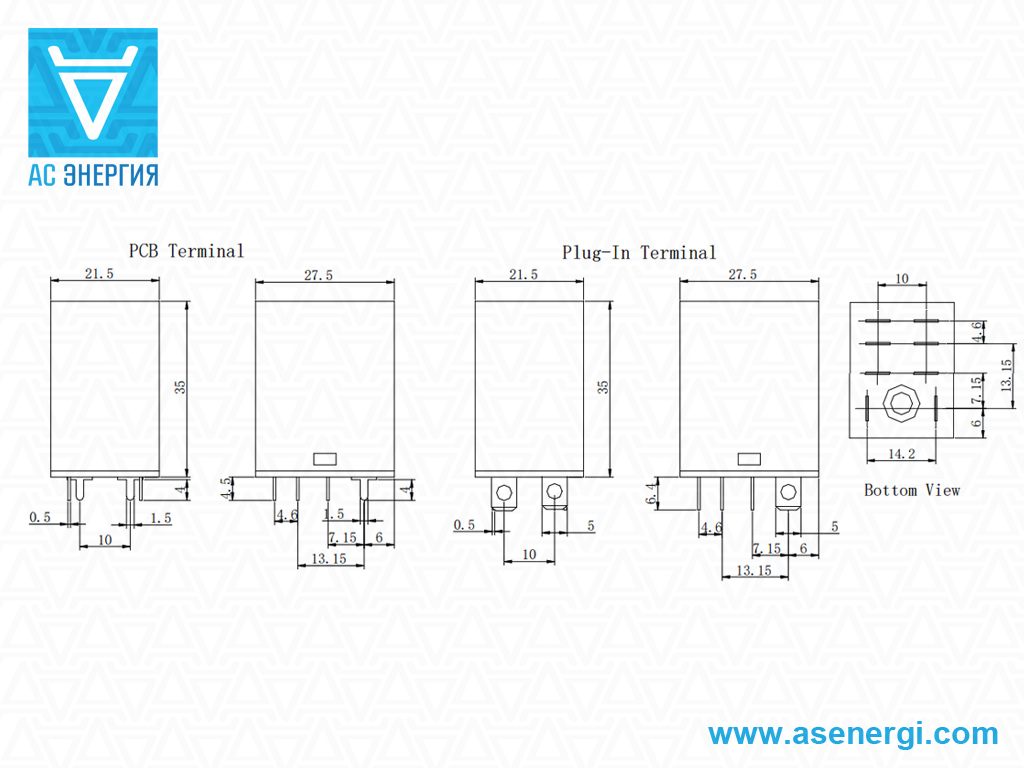

 Монтажная схема 13F-2 |
||||||
| Серия | Цена | Номинальное напряжение катушки | Род тока | Мощность катушки | Напряжение срабатывания | Напряжение отпускания | Сопротивление катушки |
| 13F-1 10A 12VDC JQX-13F1 (аналог) |
по запросу
+
–
|
12 В | Постоянный | 0,9 Вт DC | 9 В | 1,2 В | 160 Ом |
| 13F-1 10A 24VDC JQX-13F1 (аналог) |
по запросу
+
–
|
24 В | Постоянный | 0,9 Вт DC | 18 В | 2,4 В | 650 Ом |
| 13F-1 10A 240VAC JQX-13F1 (аналог) |
148,80 руб.
+
–
|
240 В | Переменный | 1,2 ВА AC | 192 В | 72В | 14400 Ом |
| 13F-2 10A 12VDC SCL (аналог) |
115,90 руб.
+
–
|
12 В | Постоянный | 0,9 Вт DC | 9 В | 1,2 В | 160 Ом |
| 13F-2 10A 24VDC SCL (аналог) |
111,80 руб.
+
–
|
24 В | Постоянный | 0,9 Вт DC | 18 В | 2,4 В | 650 Ом |
| 13F-2 10A 240VAC SCL (аналог) |
109,10 руб.
+
–
|
240 В | Переменный | 1,2 ВА AC | 192 В | 72 В | 14400 Ом |
Маркировка реле 13F:
| 13F-2 | 10A | 240V | DC |
| 13F-2 | – | Наименование серии. |
| 10A | – | Номинальный ток: 10 А. |
| 240V | – | Номинальное напряжение: 240 В. |
| DC | – | Род тока: DC - постоянный ток, AC - переменный ток. |
Подробные технические характеристики
| Общие характеристики | |||
| Сопротивление изоляции | 100 МОм при 500 VDC | ||
| Диэлектрическая прочность между открытыми контактами | 1000 VAC 50-60Гц (1 мин) | ||
| Диэлектрическая прочность между контактами и катушкой | 1500 VAC 50-60Гц (1 мин) | ||
| Время срабатывания | 25 мс | ||
| Время отпускания | 25 мс | ||
| Температура окружающей среды | -40 °C - +70 °C | ||
| Ударопрочность | неисправность | 20G | |
| разрушение | 100G | ||
| Устойчивость к вибрации | 10 - 55 Гц | ||
| Относительная влажность воздуха | 40-85% | ||
| Габариты L×B×H | 28×21,5×35,5 мм | ||
| Масса | 32 г | ||
| Характеристики контактов | |||
| Серия | 13F-1 | 13F-2 | |
| Число контактов | 1п. | 2п. | |
| Материал контактов | сплав серебра | ||
| Допустимая мощность на контактах | 16A 240VAC/30VDC | 10A 240VAC/30VDC | |
| Максимальное напряжение переключения | 250VAC/30VDC | ||
| Максимальный ток переключения | 20A | 10A | |
| Максимальная мощность переключения | 4000VA/480W | 2500VA/300W | |
| Начальное контактное сопротивление | 100МОм | ||
| Износостойкость | электрическая | 100 000 | |
| механическая | 10 000 000 | ||
Подробную информацию о колодках смотрите в разделе "Колодки для реле HLS".
