Тиристор силовой Т123-100
Тиристоры Т123-100 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 320 ампер частотой до 500 Гц в цепях с напряжением 5000 В – 6500 В. Тип корпуса тиристоров Т123-100 – РТ23 : диаметр контактной поверхности – Ø19 мм, габаритные размеры – Ø42х26±2 мм, масса – 100 г.
Часто запрашиваемые номиналы тиристоров: Т123-100-50, Т123-100-54, Т123-100-58, Т123-100-62, Т123-100-65.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 6±1кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т123-100 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т123-100:
Характеристики тиристоров | Т123-100 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 5000-6500 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 145 А (85ºC) 176 А (70ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 276 А |
Ударный ток в открытом состоянии | ITSM | 1.0 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.60/314 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.30 В |
Динамическое сопротивление в открытом состоянии | rT | 6.00 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 40 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 2000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
Время выключения | tq | 630 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 5 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.080 ºC/Вт |
Усилие сжатия | Fm | 6±1 кН |
Масса, не более | W | 100 г |
Рекомендуемые охладители | О123 | |
Информационный лист |
Расшифровка маркировки тиристоров Т123-100-60 УХЛ2:
Т | 123 | – | 100 | – | 60 | Р1 | С2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||||||||
123 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||
100 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||||||||
60 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 6000 В). | |||||||||||||||||||||
Р1 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||||||||
С2 | – | Группа по времени выключения tq:
|
|||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т123-100:

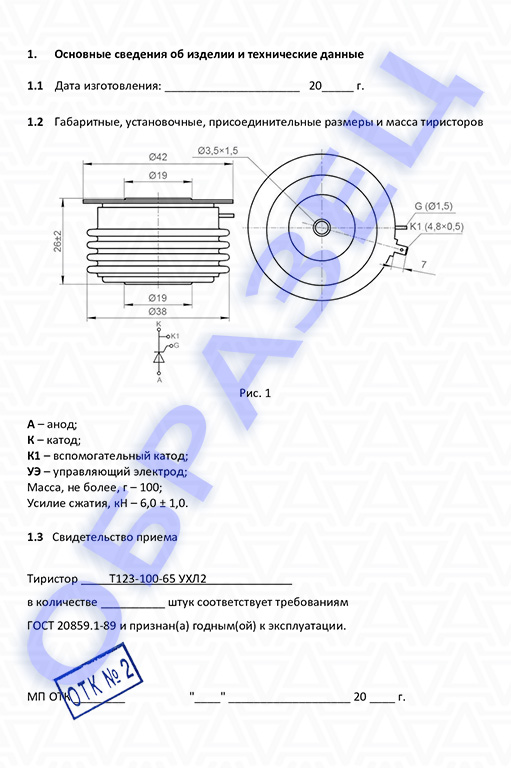

Паспорт тиристор Т123-100:
