Тиристор Т133-500
Тиристоры Т133-500 - таблеточные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 1096 ампер частотой до 500Гц в цепях с напряжением 400В - 800В.
Полярность тиристора определяется по значку на корпусе. Тип корпуса тиристора Т133-500 – PT31(Т.В2): диаметр контактной поверхности – Ø27 мм, габаритные размеры – Ø47х15±1 мм, масса – 100 г. «PT» означает «pill thyristor» - таблеточный тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.
Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия Fm – 10±1кН. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже.
Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т133-500 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т133-500:
Тиристоры Т133-500 | ||
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 400-800 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 950 А (85°C) 1096 А (70°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 1720 А |
Ударный ток в открытом состоянии | ITSM | 10 кА |
Максимально допустимая температура перехода | Tjmax | 150 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.50/1570 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 0.95 В |
Динамическое сопротивление в открытом состоянии | rT | 0.42 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 30 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-1600 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 3.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 320 А/мкс |
Время выключения | tq | 125 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 500 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.035 ºC/Вт |
Усилие сжатия | Fm | 10±1 кН |
Масса | W | 100 г |
Рекомендуемые охладители | О143, О243, О343, ОМ103, ОМ104 | |
Информационный лист |
Маркировка тиристоров Т133-500:
Т | 133 | – | 500 | – | 8 | 4 | 3 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||
133 | – | Конструктивное исполнение, серия. | ||||||||||||||||||
500 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||
8 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 800 В). | ||||||||||||||||||
4 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||
3 | – | Группа по времени выключения tq:
* - Только для приборов на токи менее 100А |
||||||||||||||||||
УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т133-500:

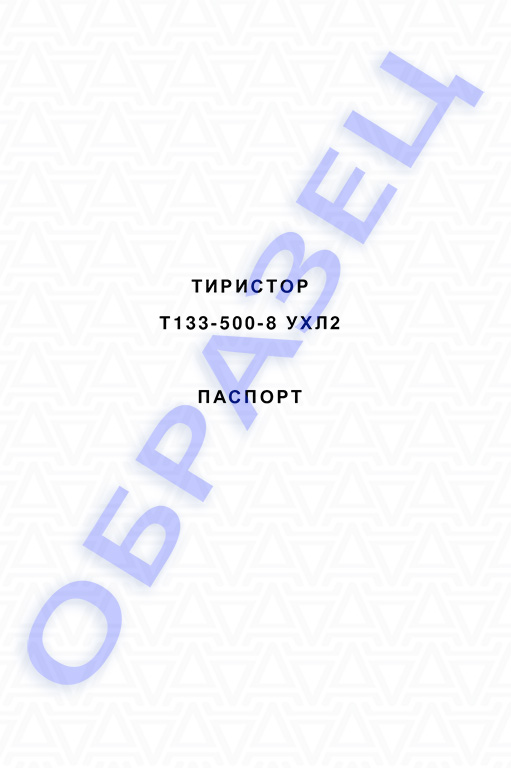

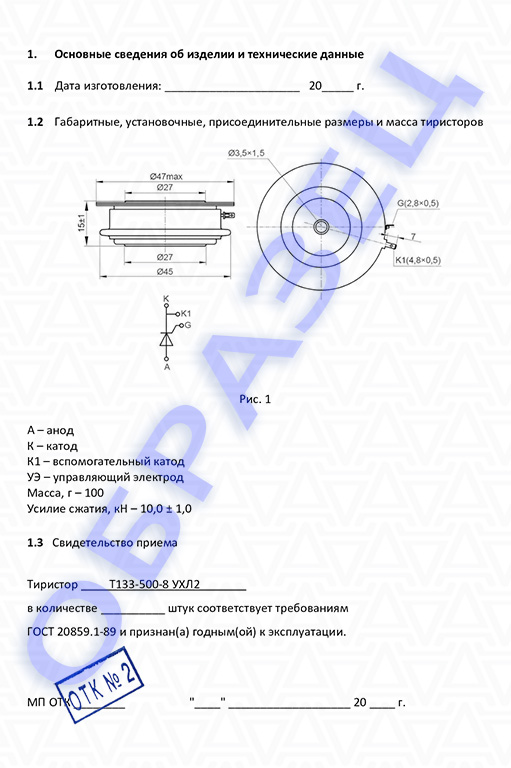

Паспорт тиристор Т133-500:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т133-500:
Скачать PDF на тиристоры Т133-500
Рекомендуемые охладители для тиристоров Т133-500:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
Пример для заказа тиристоров: Т133-500-8, Т133-500-6, Т133-500-4.
