Тиристор Т152-100
Тиристоры силовые Т152-100 – штыревые мощные тиристоры общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 100А частотой до 500 Гц в цепях с напряжением 100В – 1200В (1-12 кл). Корпус тиристора серии Т152-100: резьба - М12, масса – 78 г.
Тиристоры серии Т152-100 имеют следующие типономиналы: Т152-100-2, Т152-100-4, Т152-100-6, Т152-100-8, Т152-100-10, Т152-100-12.
Расположение выводов (цоколевка): основание тиристора – анод, жесткий длинный вывод – катод, жесткий короткий вывод – управляющий электрод.
Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Применяются тиристоры Т152-100 в схемах питания электротехнических установок постоянного и переменного тока и в полупроводниковых преобразователях электроэнергии.
Технические характеристики, расшифровка обозначений маркировки, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения. Предоставляются документы по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т152-100 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т152-100:
Тиристоры Т152-100 | ||
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 100-1200 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 100 А (85°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 157 А |
Ударный ток в открытом состоянии | ITSM | 2.50 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.90/314 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.00 В |
Динамическое сопротивление в открытом состоянии | rT | 0.0029 Ом |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 6.0 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 50-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 150 мА |
Отпирающее постоянное напряжение управления | UGT | 3.0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 160 А/мкс |
Время выключения | tq | 63-250 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.23 ºC/Вт |
Рекомендуемые охладители | О151, O251 | |
Информационный лист |
Расшифровка маркировки тиристоров Т152-100:
Т | 152 | – | 100 | – | 12 | 7 | 4 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||||||||
152 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||
100 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||||||||
12 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1200 В). | |||||||||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||||||||
4 | – | Группа по времени выключения tq:
* - Только для приборов на токи менее 100А |
|||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |

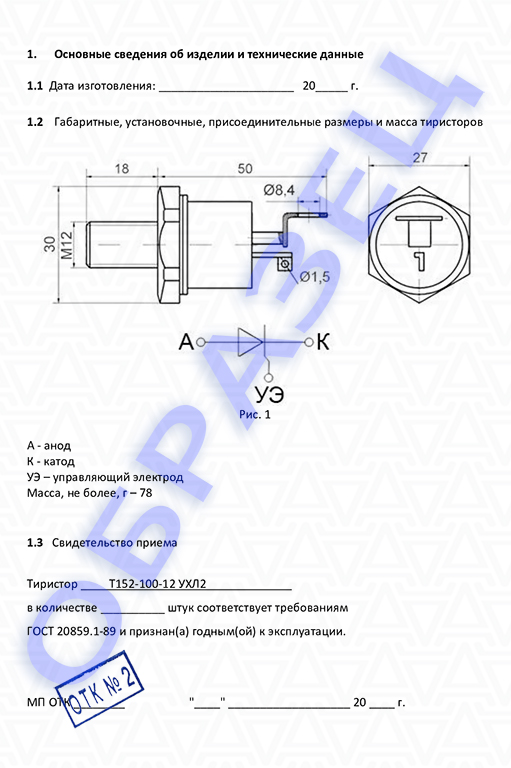

Полярность (цоколевка), размеры тиристора Т152-100:

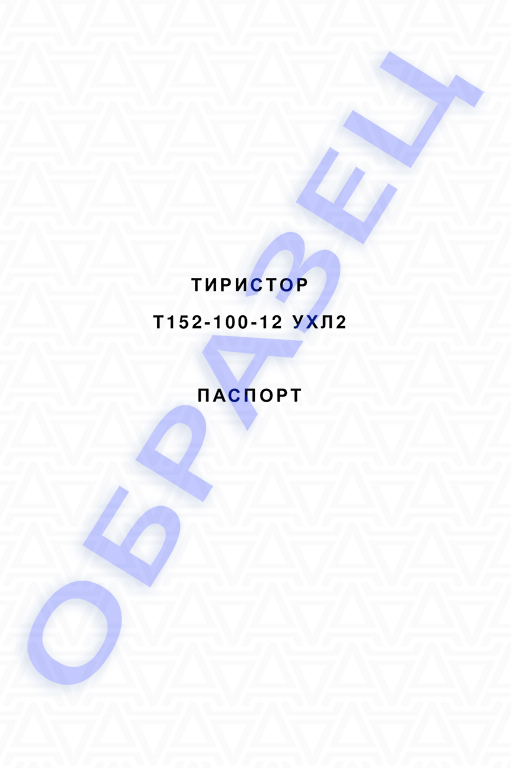

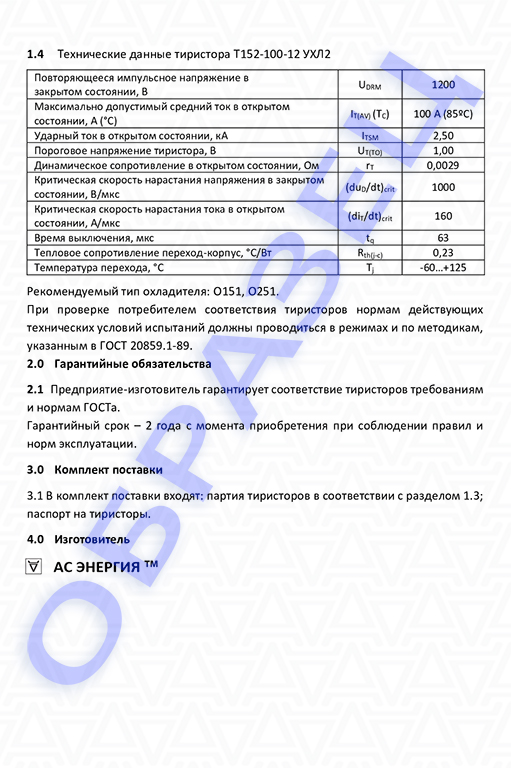

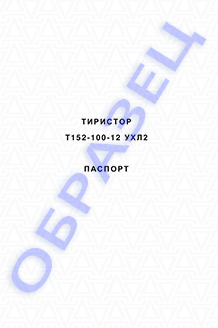

Паспорт тиристор Т152-100:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т152-100:
Скачать PDF на тиристоры Т152-100
Рекомендуемые охладители для тиристоров Т152-100:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители".
