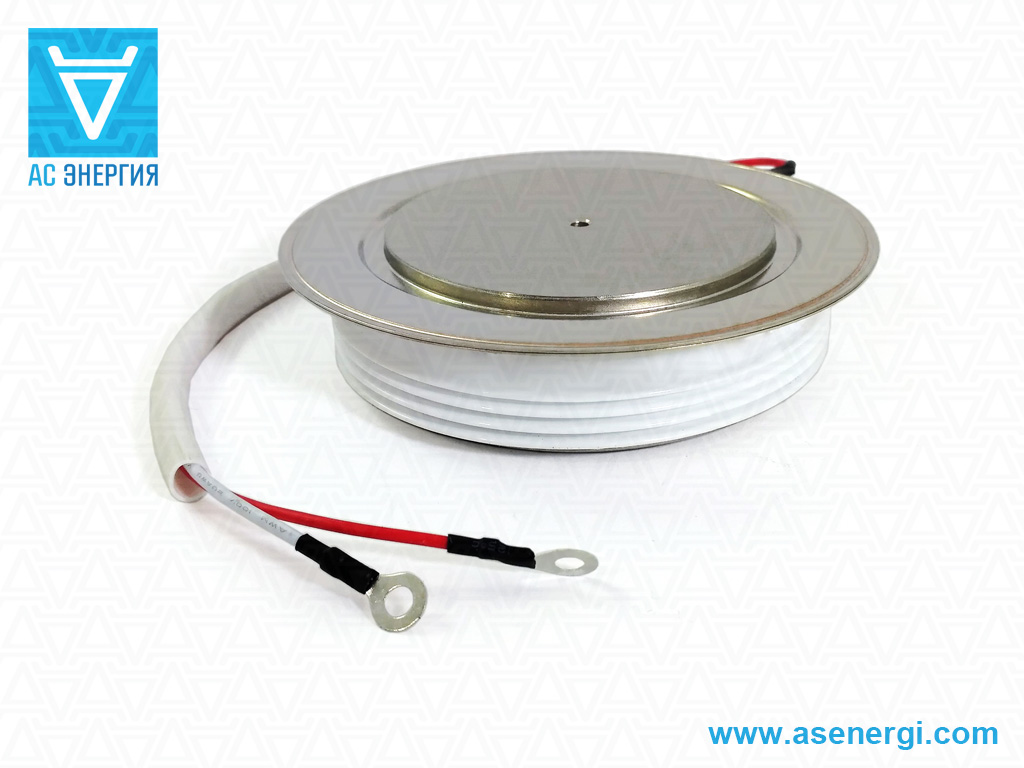

Тиристор силовой Т183-5000
Тиристоры Т183-5000 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 5000 ампер частотой до 500 Гц в цепях с напряжением 200 В – 1000 В. Размеры корпуса тиристоров Т183-5000: диаметр контактной поверхности – Ø80 мм, габаритные размеры – Ø120х26+3 мм, масса, не более – 1800 г.
Часто запрашиваемые номиналы тиристоров: Т183-5000-2, Т183-5000-4, Т183-5000-6, Т183-5000-8, Т183-5000-10.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 70±5кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т183-5000 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т183-5000:
Характеристики тиристоров | Т183-5000 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 200-1000 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 5000 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 7850 А |
Ударный ток в открытом состоянии | ITSM | 72 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.43/15700 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 0.93 В |
Динамическое сопротивление в открытом состоянии | rT | 0.032 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 350 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-1600 В/мкс |
Отпирающий постоянный ток управления | IGT | 400 мА |
Отпирающее постоянное напряжение управления | UGT | 3.0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 250 А/мкс |
Время выключения | tq | 250 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0075 ºC/Вт |
Усилие сжатия | Fm | 70±5 кН |
Масса, не более | W | 1.8 кг |
Рекомендуемые охладители | О193, ОМ109, ОМ209 | |
Информационный лист |
Расшифровка маркировки тиристоров Т183-5000-10 УХЛ2:
Т | 183 | – | 5000 | – | 10 | 8 | 2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||
183 | – | Конструктивное исполнение, серия. | ||||||||||||||||||
5000 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||
10 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1000 В). | ||||||||||||||||||
8 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||
2 | – | Группа по времени выключения tq:
|
||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т183-5000:

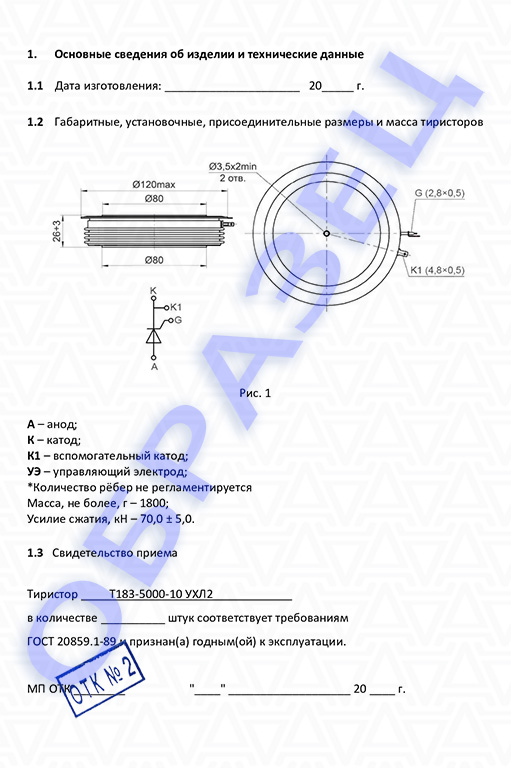

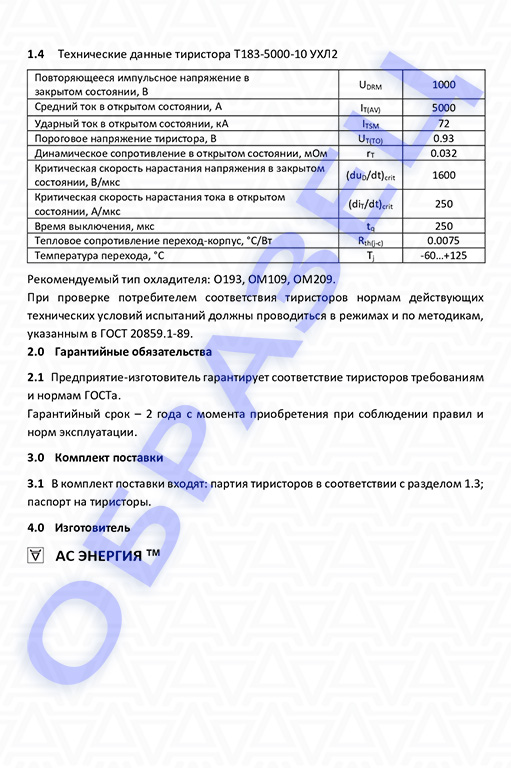

Паспорт тиристор Т183-5000:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т183-5000:
Скачать PDF на тиристоры Т183-5000
Рекомендуемые охладители для таблеточных тиристоров Т183:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
