Тиристор Т222-20
Тиристоры силовые Т222-20 – штыревые мощные тиристоры общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 20А частотой до 500 Гц в цепях с напряжением 100В – 1300В (1-13 кл). Тип корпуса тиристоров серии Т222-20 – ST2: резьба - М6, масса – 11 г. "ST" обозначает "stud thyristor" – штыревой тиристор.
Тиристоры серии Т222-20 имеют следующие типономиналы: Т222-20-2, Т222-20-4, Т222-20-6, Т222-20-8, Т222-20-10, Т222-20-12, Т222-20-13.
Расположение выводов (цоколевка): основание тиристора – анод, жесткий длинный вывод – катод, жесткий короткий вывод – управляющий электрод.
Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Применяются тиристоры Т222-20 в схемах питания электротехнических установок постоянного и переменного тока и в полупроводниковых преобразователях электроэнергии.
Технические характеристики, расшифровка обозначений маркировки, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения. Предоставляются документы по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т222-20 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т222-20:
Тиристоры Т222-20 | ||
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 100-1300 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 20 А (93°C) |
Ударный ток в открытом состоянии | ITSM | 0.30 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.15 В |
Динамическое сопротивление в открытом состоянии | rT | 0.0172 Ом |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 50-1000 В/мкс |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 125 А/мкс |
Время выключения | tq | 80 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.80 ºC/Вт |
Рекомендуемые охладители | О221 |
Расшифровка маркировки тиристоров Т222-20:
Т | 222 | – | 20 | – | 13 | 7 | 4 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||||||||
222 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||
20 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||||||||
13 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1300 В). | |||||||||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||||||||
4 | – | Группа по времени выключения tq:
* - Только для приборов на токи менее 20А |
|||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |

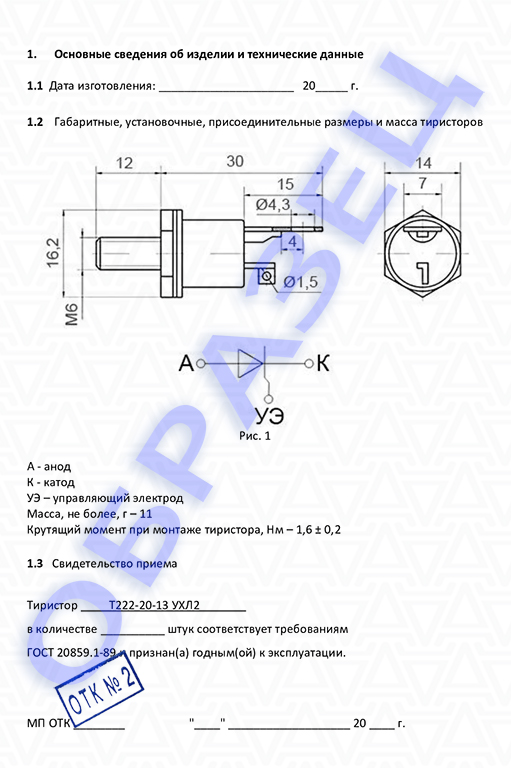

Полярность (цоколевка), размеры тиристора Т222-20:

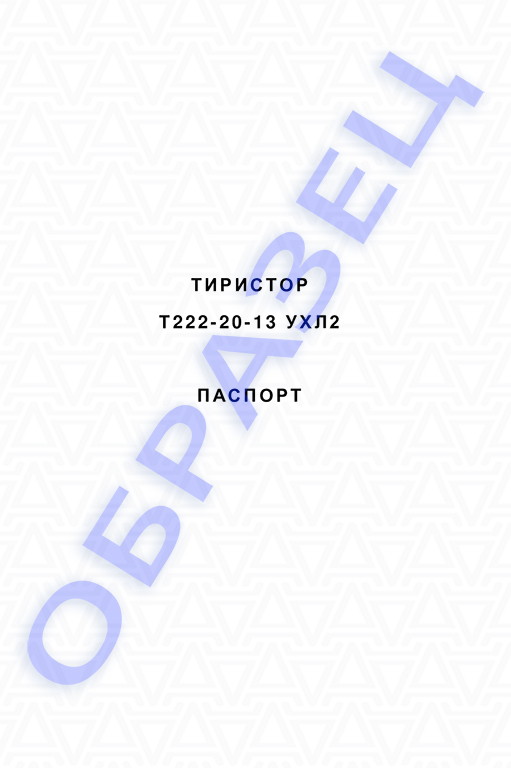

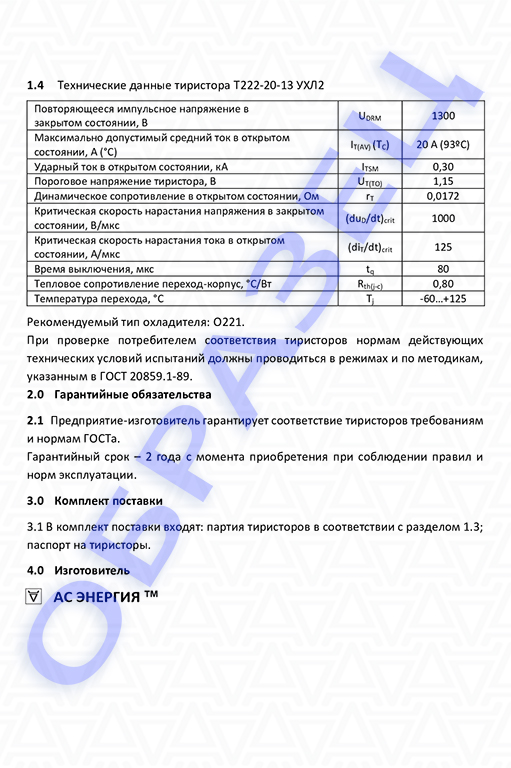

Паспорт тиристор Т222-20:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители для тиристоров Т222-20:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители".
