Тиристор силовой Т233-630
| Напряжение | UDRM/URRM | 800-1200 В |
| Средний прямой ток | IT(AV) (TС, ºC) | 944А (70ºC) |
| Класс по напряжению | URRM / 100 | 8 – 12 |
| Цена | Т233-630 | по запросу
+
–
|
| Масса | 100 г | |
| Корпус | PT31 | |
Тиристоры Т233-630 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 630 ампер частотой до 500 Гц в цепях с напряжением 800 В – 1200 В. Тип корпуса тиристоров Т233-630 – PT31: диаметр контактной поверхности – Ø27 мм, габаритные размеры – Ø47х15±1 мм, масса – 100 г.
Часто запрашиваемые номиналы тиристоров: Т233-630-8, Т233-630-10, Т233-630-12.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 10±1кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т233-630 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т233-630:
| Характеристики тиристоров | Т233-630 | |
| Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 800-1200 В |
| Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 944 А (70ºC) |
| Ударный ток в открытом состоянии | ITSM | 12.0 кА |
| Максимально допустимая температура перехода | Tjmax | 125ºC |
| Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 0.85 В |
| Динамическое сопротивление в открытом состоянии | rT | 0.35 мОм |
| Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 40 мА |
| Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000-1600В/мкс |
| Отпирающий постоянный ток управления | IGT | 250 мА |
| Отпирающее постоянное напряжение управления | UGT | 2.5 В |
| Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
| Время выключения | tq | 160 мкс |
| Тепловое сопротивление переход - корпус | Rth(j-c) | 0.035 ºC/Вт |
| Усилие сжатия | Fm | 10±1 кН |
| Масса | W | 100 г |
| Рекомендуемые охладители | О143, О243, О343, ОМ103, ОМ104 | |
Расшифровка маркировки тиристоров Т233-630-12 УХЛ2:
| Т | 233 | – | 630 | – | 12 | 7 | 3 | УХЛ2 |
| Т | – | Тиристор низкочастотный. | |||||||||||||||
| 233 | – | Конструктивное исполнение, серия. | |||||||||||||||
| 630 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
| 12 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1200 В). | |||||||||||||||
| 7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
| 3 | – | Группа по времени выключения tq:
|
|||||||||||||||
| УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
|
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). | |||||||||||||||||

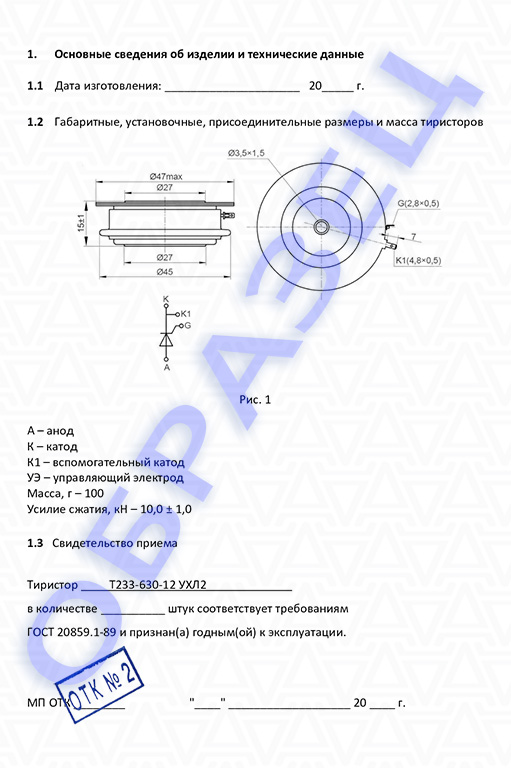

Полярность (цоколевка), размеры тиристора Т233-630:
|
|

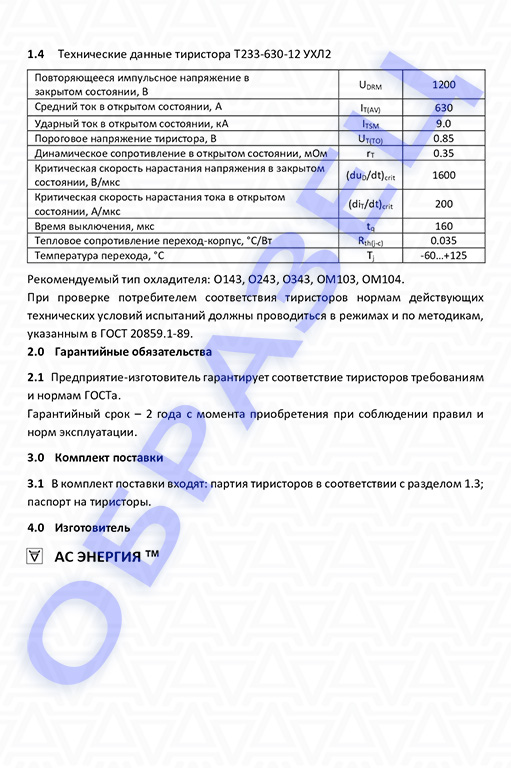

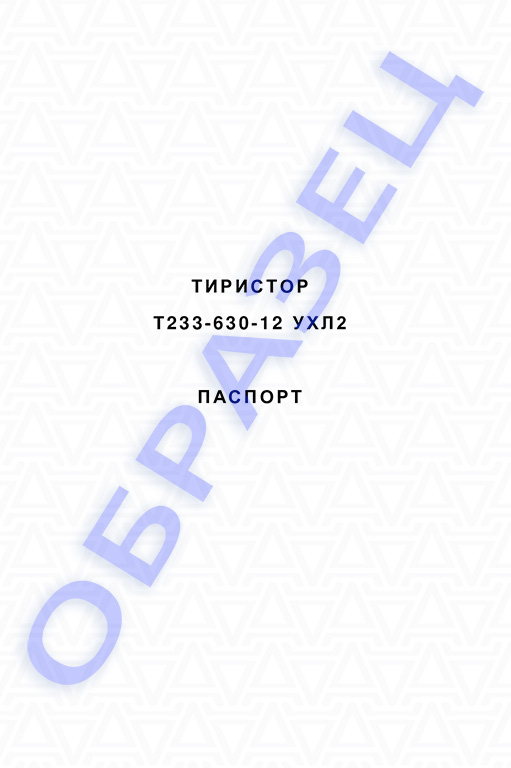

Паспорт тиристор Т233-630:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители для тиристоров Т233-630:
-
О343
-
ОМ103
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
