Тиристор силовой Т253-500
Тиристоры Т253-500 - таблеточные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 500 ампер частотой до 500Гц в цепях с напряжением 4600В - 6500В.
Полярность тиристора определяется по значку на корпусе. Тип корпуса тиристоров Т253-500 – PT53: диаметр контактной поверхности – Ø51 мм, габаритные размеры – Ø75х26 мм, масса, не более – 0,550 кг.
Часто запрашиваемые номиналы тиристоров: Т253-500-46, Т253-500-48, Т253-500-50, Т253-500-52, Т253-500-54, Т253-500-55, Т253-500-56, Т253-500-58, Т253-500-60, Т253-500-62, Т253-500-64, Т253-500-65.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие сжатия Fm – 24±2кН. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже.
Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.
Видео: Тиристоры Т253-500, Т253-630, Т253-800, Т253-1000, Т253-1250, Т253-1390, Т253-1600, Т253-2000
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т253-500 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т253-500:
Тиристоры Т253-500 | ||
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 4600-6500 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 500 А (101°C) 696 А (85°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 785 А |
Ударный ток в открытом состоянии | ITSM | 9.5 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.50/1570 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.27 В |
Динамическое сопротивление в открытом состоянии | rT | 1.125 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 200 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 400 А/мкс |
Время выключения | tq | 800 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 450 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.018 ºC/Вт |
Рекомендуемые охладители | О153, О253, ОМ106 | |
Информационный лист |
Маркировка тиристоров Т253-500:
Т | 253 | – | 500 | – | 65 | 6 | 1 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||||||||
253 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||
500 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||||||||
65 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 6500 В). | |||||||||||||||||||||
6 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||||||||
1 | – | Группа по времени выключения tq:
|
|||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |

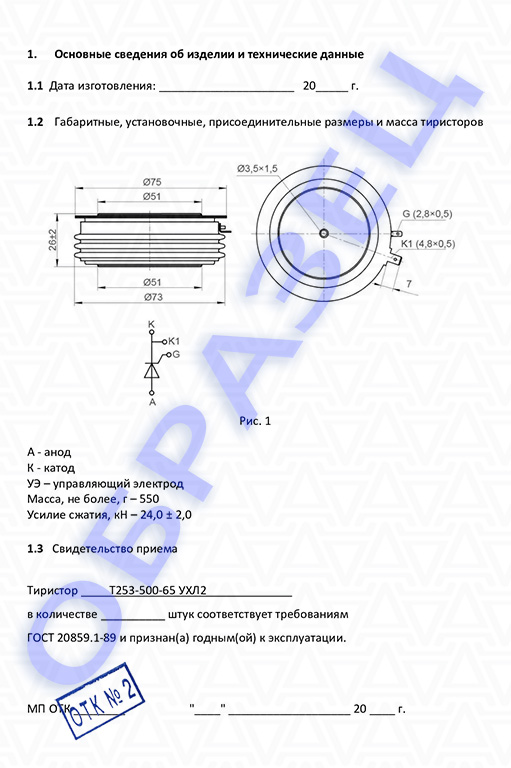

Полярность (цоколевка), размеры тиристора Т253-500:

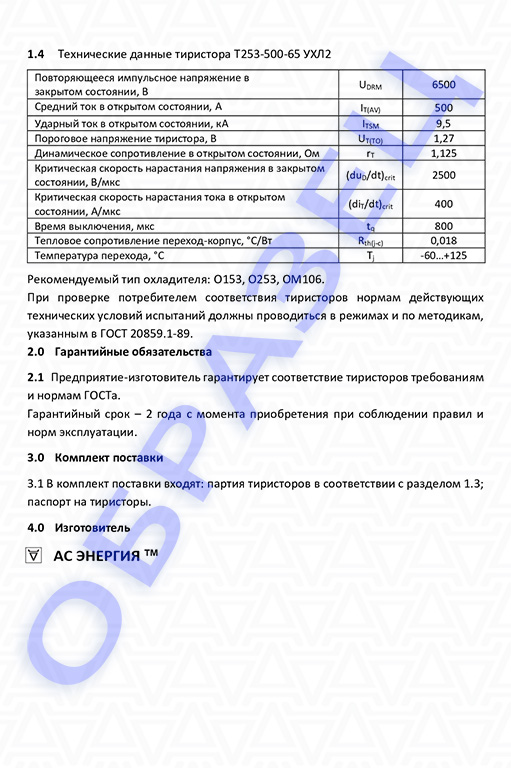

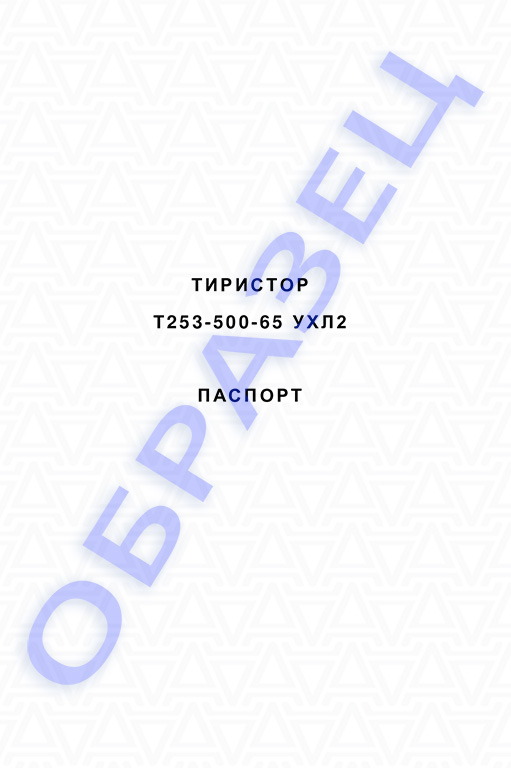

Паспорт тиристор Т253-500:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т253-500:
Скачать PDF на тиристоры Т253-500
Рекомендуемые охладители для таблеточных тиристоров Т253-500:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
Видео: Тиристоры Т253-500, Т253-630, Т253-800, Т253-1000, Т253-1250, Т253-1390, Т253-1600, Т253-2000
