Тиристор силовой Т261-160
Тиристоры Т261-160 – силовые тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 160А частотой до 500 Гц в цепях с напряжением 100 В – 1800 В. Тип корпуса тиристоров Т261-160 – ST6 (резьба М20х1,5), масса – 0,240 кг.
Часто запрашиваемые номиналы тиристоров: Т261-160-2, Т261-160-4, Т261-160-6, Т261-160-8, Т261-160-10, Т261-160-12, Т261-160-14, Т261-160-16, Т261-160-18.
Цоколевка (полярность): тиристор Т261-160 – прямой полярности: основание тиристора – анод, гибкий вывод – катод.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем, при сборке необходимо соблюдать усилие зажатия – закручивающий момент Md для тиристоров Т261-160 должен быть 20-30 Нм. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т261-160 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т261-160:
Характеристики тиристоров | Т261-160 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 100-1800 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 160 А (92ºC) 186 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 251 А |
Ударный ток в открытом состоянии | ITSM | 4.5 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.55/502 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 0.850 В |
Динамическое сопротивление в открытом состоянии | rT | 1.278 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 50 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 800 А/мкс |
Время выключения | tq | 125-500 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 80 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.150 ºC/Вт |
Закручивающий момент | Md | 25±5 Нм |
Масса | W | 240 г |
Рекомендуемые охладители | О171, О271, О371, О471, ОМ101 | |
Информационный лист |
Расшифровка маркировки тиристоров Т261-160 УХЛ2:
Т | 261 | – | 160 | – | 18 | 7 | 3 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||||||||
261 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
160 | – | Средний ток в открытом состоянии IT(AV), А. | ||||||||||||||||||||||||
18 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1800 В). | ||||||||||||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
3 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т261-160:

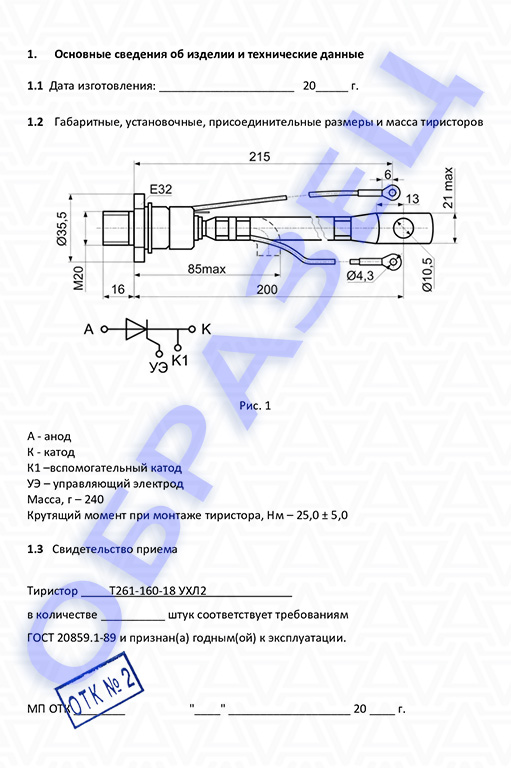

Паспорт тиристор Т261-160:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т261-160:
Скачать PDF на тиристоры Т261-160
Рекомендуемые охладители для штыревых тиристоров Т261:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".
