Тиристор силовой Т263-1000
Тиристоры Т263-1000 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 1000 ампер частотой до 500 Гц в цепях с напряжением 4600 В – 5200 В. Тип корпуса тиристоров Т263-1000 – PT63-1 (Т.Е3): диаметр контактной поверхности – Ø63 мм, габаритные размеры – Ø100х26 мм, масса, не более – 1,0 кг.
Часто запрашиваемые номиналы тиристоров: Т263-1000-46, Т263-1000-48, Т263-1000-50, Т263-1000-52.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 40кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т263-1000 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т263-1000:
Характеристики тиристоров | Т263-1000 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 4600-5200 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 1000 А (104ºC) 1632 А (70ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 1570 А |
Ударный ток в открытом состоянии | ITSM | 21.0 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.80/5000 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.05 В |
Динамическое сопротивление в открытом состоянии | rT | 0.350 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 200 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 3.0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
Время выключения | tq | 800 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 2000 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.010 ºC/Вт |
Усилие сжатия | Fm | 40 кН |
Масса, не более | W | 1000 г |
Рекомендуемые охладители | О163, ОМ107, ОМ207 | |
Информационный лист |
Расшифровка маркировки тиристоров Т263-1000-52 УХЛ2:
Т | 263 | – | 1000 | – | 52 | А2 | В2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||
263 | – | Конструктивное исполнение, серия. | |||||||||||||||
1000 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
52 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 5200 В). | |||||||||||||||
А2 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
В2 | – | Группа по времени выключения tq:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т263-1000:

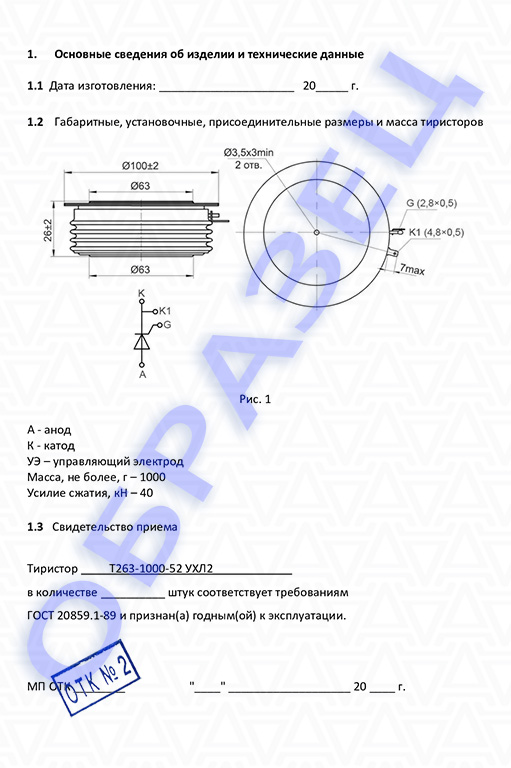

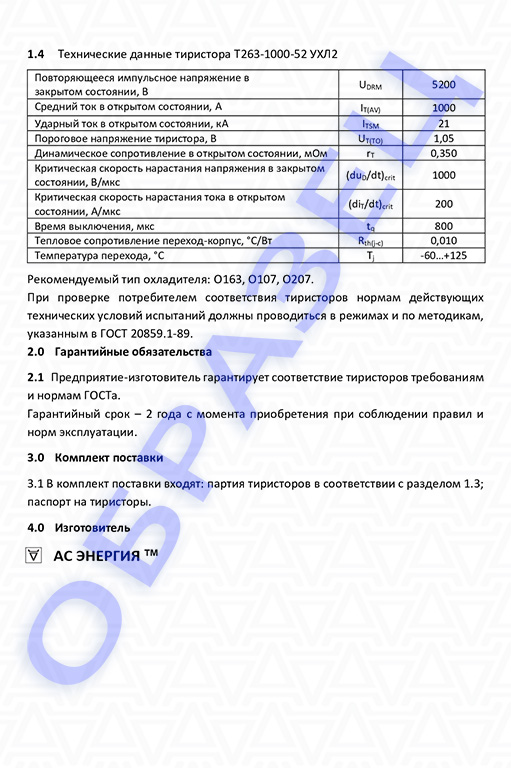

Паспорт тиристор Т263-1000:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т263-1000:
Скачать PDF на тиристоры Т263-1000
Рекомендуемые охладители для таблеточных тиристоров Т263:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
