Тиристор Т273-4000

Напряжение	U_DRM/U_RRM	200-1000 В
Средний прямой ток	I_T(AV) (T_С, ºC)	4000А (85ºC)
Класс по напряжению	U_RRM / 100	2 – 10
Цена	Т273-4000	по запросу + –
Масса		1200 г
Корпус		PT73

Тиристоры Т273-4000 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 4000 ампер частотой до 500 Гц в цепях с напряжением 200 В – 1000 В. Тип корпуса тиристоров Т273-4000 – PT73: диаметр контактной поверхности – Ø75 мм, габаритные размеры – Ø112х26 мм, масса – 1,2 кг.

Часто запрашиваемые номиналы тиристоров: Т273-4000-2, Т273-4000-4, Т273-4000-6, Т273-4000-8, Т273-4000-10.

Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.

Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия F_m – 45±5кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.

Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.

Видео: Тиристоры Т273-1000, Т273-1250, Т273-2000, Т273-3200, Т273-4000, Т273-5000

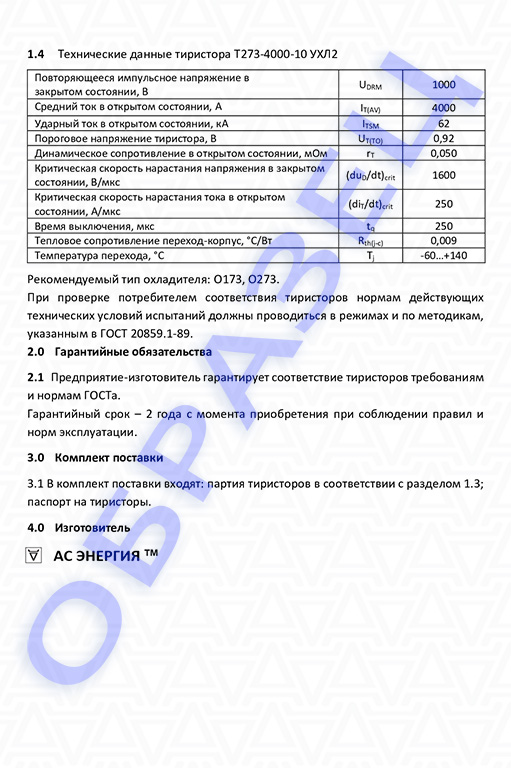

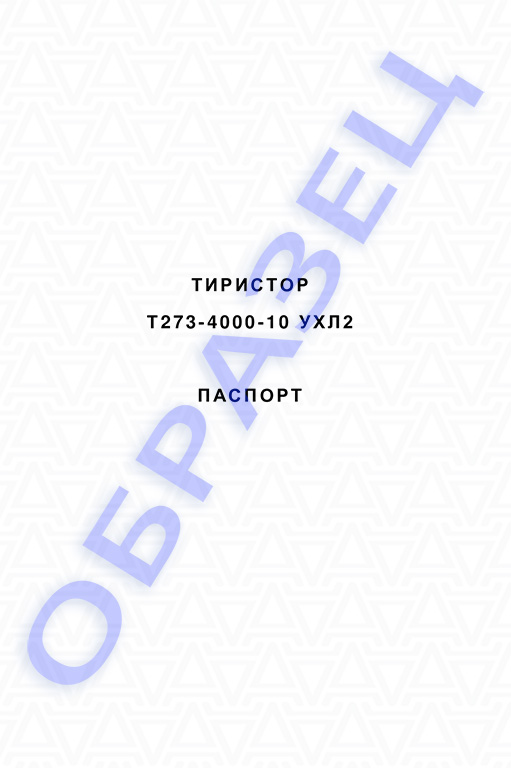

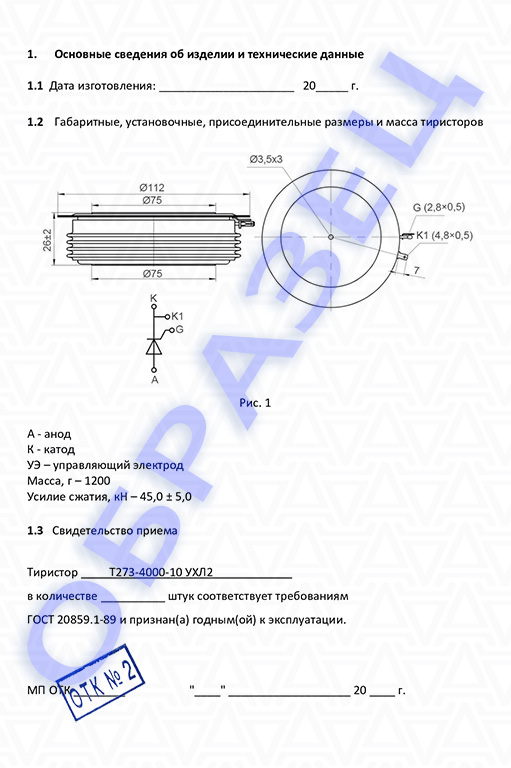

При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.

Окончательная цена на тиристоры Т273-4000 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Подробные характеристики тиристоров Т273-4000:

Характеристики тиристоров		Т273-4000
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение	U_DRM/U_RRM	200-1000 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса)	I_T(AV)/(T_C)	4000 А (85ºC)
Максимально допустимый действующий ток в открытом состоянии	I_TRMS	6280 А
Ударный ток в открытом состоянии	I_TSM	62.0 кА
Максимально допустимая температура перехода	T_jmax	140ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии	U_TM/I_TM	1.50/12560 В/А
Пороговое напряжение тиристора в открытом состоянии	U_T(TO)	0.92 В
Динамическое сопротивление в открытом состоянии	r_T	0.050 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток	I_DRM/I_RRM	200 мА
Критическая скорость нарастания напряжения в закрытом состоянии	(dU_D/dt)_cr	500-1600 В/мкс
Отпирающий постоянный ток управления	I_GT	300 мА
Отпирающее постоянное напряжение управления	U_GT	3.0 В
Критическая скорость нарастания тока в открытом состоянии	(di_T/dt)_cr	250 А/мкс
Время выключения	t_q	160-320 мкс
Тепловое сопротивление переход - корпус	R_th(j-c)	0.009 ºC/Вт
Усилие сжатия	F_m	45±5 кН
Масса	W	1.2 кг
Рекомендуемые охладители	О173, О273
Информационный лист	PDF

Расшифровка маркировки тиристоров Т273-4000-10 УХЛ2:

273

–

4000

–

УХЛ2

–

Тиристор низкочастотный.

273

–

Конструктивное исполнение, серия.

4000

–

Средний ток в открытом состоянии I_T(AV).

–

Класс по напряжению U_RRM / 100 (Номинальное напряжение - 1000 В).

–

Критическая скорость нарастания напряжения в закрытом состоянии (dU_D/dt)_cr:

Буквенно-цифровая маркировка	Е2	А2	Т1
Цифровая маркировка	6	7	8
Значение, В/мкс	500	1000	1600

–

Группа по времени выключения t_q:

Буквенно-цифровая маркировка	Е2	Н2	К2	М2	Р2	Т2
Цифровая маркировка	1	-	-	2	-	3
Значение, мкс	500	400	320	250	200	160
