Тиристор силовой Т343-400
Тиристоры Т343-400 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 400 ампер частотой до 500 Гц в цепях с напряжением 3800 В – 4400 В. Тип корпуса тиристоров Т343-400 – Т.С3 (РТ43): диаметр контактной поверхности – Ø34 мм, габаритные размеры – Ø58х26±1 мм, масса, не более – 280 г.
Часто запрашиваемые номиналы тиристоров: Т343-400-38, Т343-400-40, Т343-400-42, Т343-400-44.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 15±1кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т343-400 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т343-400:
Характеристики тиристоров | Т343-400 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 3800-4400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 400 А (92ºC) 455 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 628 А |
Ударный ток в открытом состоянии | ITSM | 6.5 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.25/1256 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.117 В |
Динамическое сопротивление в открытом состоянии | rT | 1.245 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 100 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 500 А/мкс |
Время выключения | tq | 500 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 210 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.035 ºC/Вт |
Усилие сжатия | Fm | 15±1 кН |
Масса, не более | W | 280 г |
Рекомендуемые охладители | О143, О243, О343, ОМ103, ОМ104 | |
Информационный лист |
Расшифровка маркировки тиристоров Т343-400-42 УХЛ2:
Т | 343 | – | 400 | – | 42 | Р1 | Е2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||||||||
343 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
400 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
42 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 4200 В). | ||||||||||||||||||||||||
Р1 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
Е2 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т343-400:

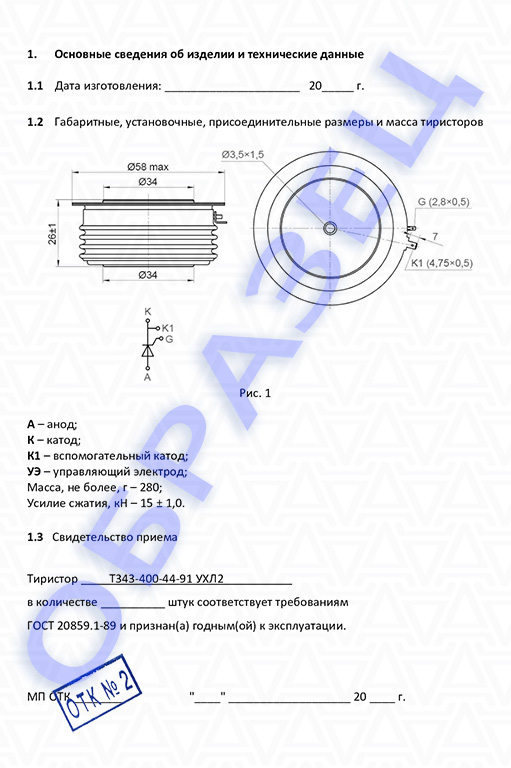

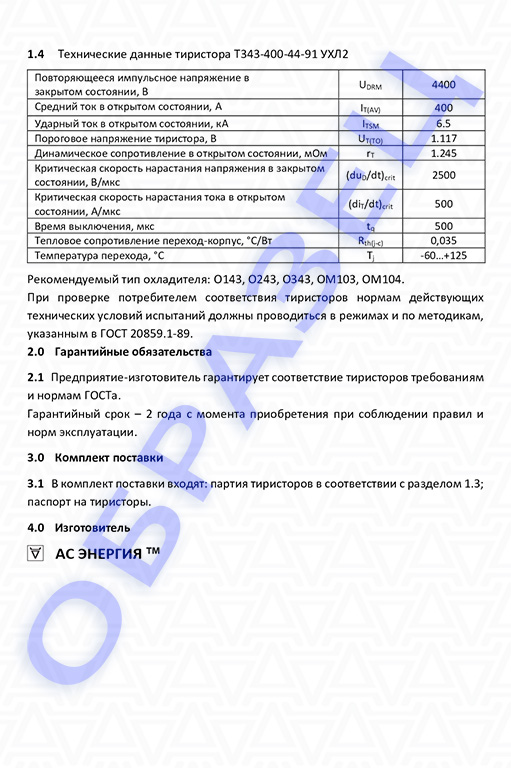

Паспорт тиристор Т343-400:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т343-400:
Скачать PDF на тиристоры Т343-400
Рекомендуемые охладители для тиристоров Т343-400:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
