Тиристор силовой Т361-160
Тиристоры Т361-160 – силовые тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 160А частотой до 500 Гц в цепях с напряжением 2400 В – 2600 В. Тип корпуса тиристоров Т361-160 – ST6 (резьба М20х1.5), масса – 0,240 кг.
Часто запрашиваемые номиналы тиристоров: Т361-160-24, Т361-160-26.
Цоколевка (полярность): тиристор Т361-160 – прямой полярности: основание тиристора – анод, гибкий вывод – катод.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем, при сборке необходимо соблюдать усилие зажатия – закручивающий момент Md для тиристоров Т361-160 должен быть 20-30 Нм. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т361-160 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т361-160:
Характеристики тиристоров | Т361-160 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 2400-2600 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 160 А (80ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 251 А |
Ударный ток в открытом состоянии | ITSM | 3.5 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.00/502 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.415 В |
Динамическое сопротивление в открытом состоянии | rT | 1.290 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 20 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 125 А/мкс |
Время выключения | tq | 250 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 61 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.145 ºC/Вт |
Закручивающий момент | Md | 25±5 Нм |
Масса | W | 240 г |
Рекомендуемые охладители | О171, О271, О371, О471, ОМ101 | |
Информационный лист |
Расшифровка маркировки тиристоров Т361-160 УХЛ2:
Т | 361 | – | 160 | – | 26 | 7 | 2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||
361 | – | Конструктивное исполнение, серия. | |||||||||||||||
160 | – | Средний ток в открытом состоянии IT(AV), А. | |||||||||||||||
26 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 2600 В). | |||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
2 | – | Группа по времени выключения tq:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т361-160:

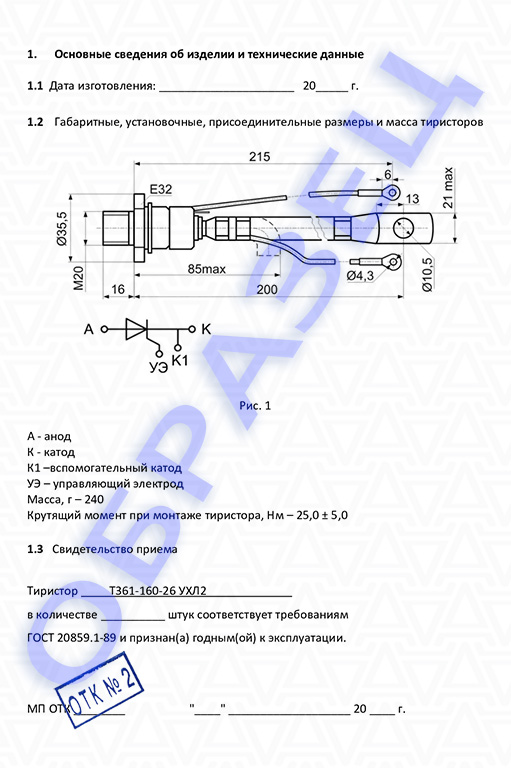

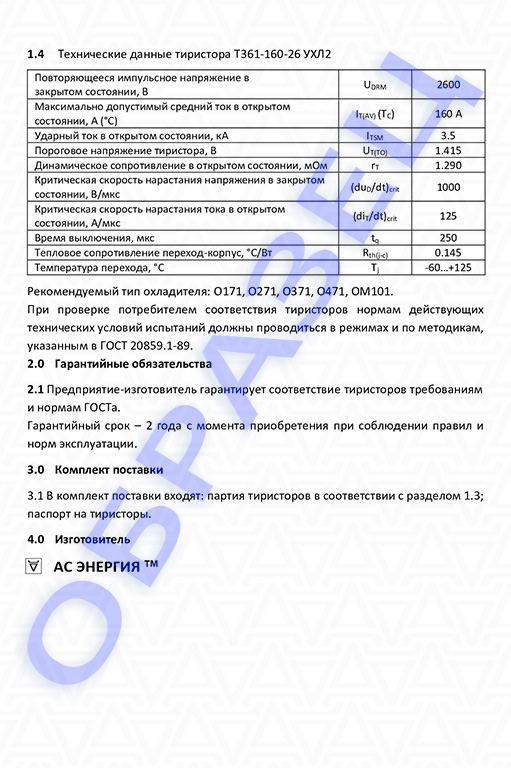

Паспорт тиристор Т361-160:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т361-160:
Скачать PDF на тиристоры Т361-160
Рекомендуемые охладители для штыревых тиристоров Т361:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".
