Тиристор силовой Т373-2500
Тиристоры Т373-2500 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 2500 ампер частотой до 500 Гц в цепях с напряжением 1000 В – 1800 В. Тип корпуса тиристоров Т373-2500 – T.F5 (РТ74): диаметр контактной поверхности – Ø75 мм, габаритные размеры – Ø111х35±1 мм, масса, не более – 1,7 кг.
Часто запрашиваемые номиналы тиристоров: Т373-2500-10, Т373-2500-12, Т373-2500-14, Т373-2500-16, Т373-2500-18.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 45±5кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т373-2500 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т373-2500:
Характеристики тиристоров | Т373-2500 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1000-1800 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 2500 А (92ºC) 2806 А (70ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 3925 А |
Ударный ток в открытом состоянии | ITSM | 69.0 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.55/7850 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 0.909 В |
Динамическое сопротивление в открытом состоянии | rT | 0.075 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 300 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 2000 А/мкс |
Время выключения | tq | 250-500 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 21500 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.009 ºC/Вт |
Усилие сжатия | Fm | 45±5 кН |
Масса, не более | W | 1.7 кг |
Рекомендуемые охладители | О173, О273 | |
Информационный лист |
Расшифровка маркировки тиристоров Т373-2500-18 УХЛ2:
Т | 373 | – | 2500 | – | 18 | 8 | 2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||||||||
373 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
2500 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
18 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1800 В). | ||||||||||||||||||||||||
8 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
2 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |

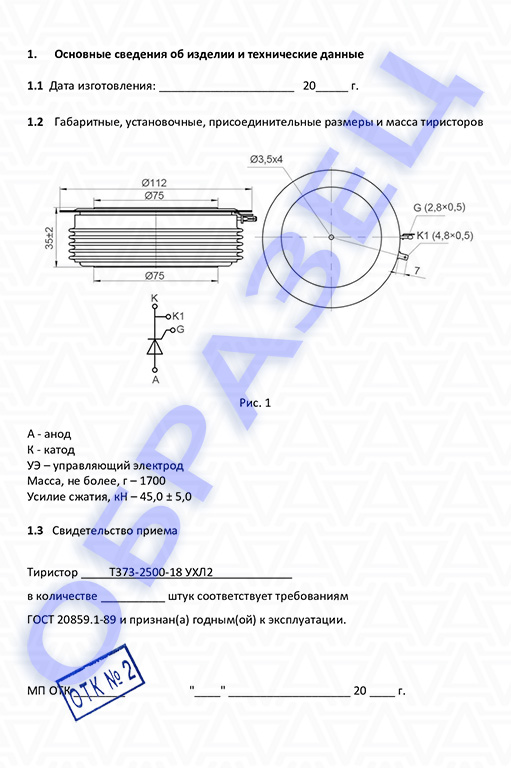

Полярность (цоколевка), размеры тиристора Т373-2500:

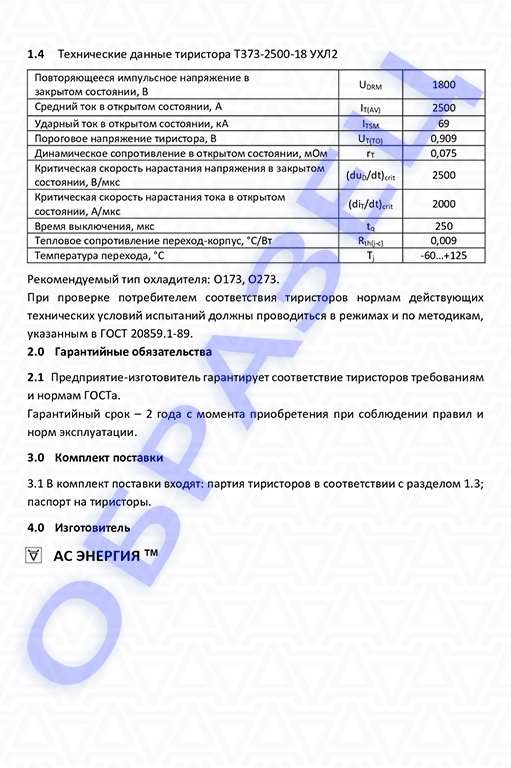

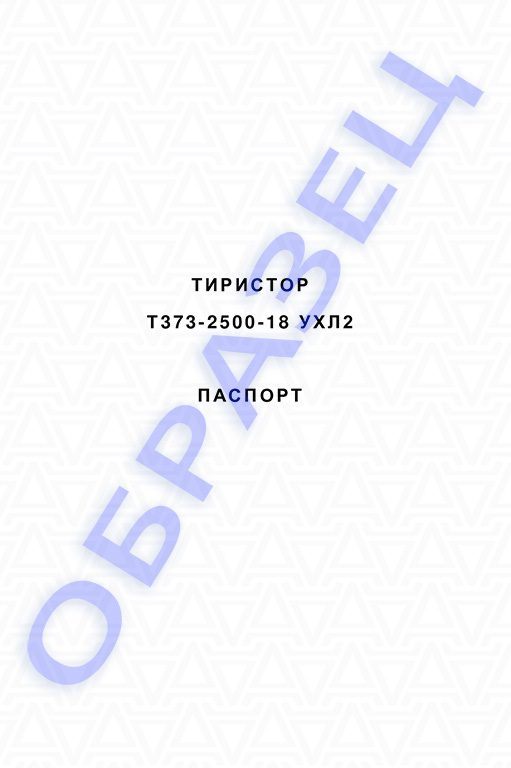

Паспорт тиристор Т373-2500:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т373-2500:
Скачать PDF на тиристоры Т373-2500
Рекомендуемые охладители для таблеточных тиристоров Т373:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
