Тиристор силовой Т383-1600

Тиристор силовой Т383-1600
Напряжение UDRM/URRM 6800-7400 В
Средний прямой ток IT(AV) (TС, ºC) 1740А (85ºC)
2120А (70ºC)
Класс по напряжению URRM / 100 68 – 74
Цена Т383-1600 по запросу
+ –
Добавить
Масса, не более 2.0 кг
Корпус РТ84

Тиристоры Т383-1600 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 1600 ампер частотой до 500 Гц в цепях с напряжением 6800 В – 7400 В. Тип корпуса тиристоров Т383-1600 – РТ84: диаметр контактной поверхности – Ø86 мм, габаритные размеры – Ø120х35±1 мм, масса, не более – 2000 г.

Часто запрашиваемый номинал тиристоров: Т383-1600-68, Т383-1600-70, Т383-1600-72, Т383-1600-74.

Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.

Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 70±10кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.

Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.

Читать далее

При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.

Окончательная цена на тиристоры Т383-1600 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Подробные характеристики тиристоров Т383-1600:

Характеристики тиристоров Т383-1600
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 6800-7400 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 1740 А (85ºC)
2120 А (70ºC)
Максимально допустимый действующий ток в открытом состоянии ITRMS 3330 А
Ударный ток в открытом состоянии ITSM 35 кА
Максимально допустимая температура перехода Tjmax 125ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 3.00/5030 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.20 В
Динамическое сопротивление в открытом состоянии rT 0.39 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 250 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 1600-2000 В/мкс
Отпирающий постоянный ток управления IGT 250 мА
Отпирающее постоянное напряжение управления UGT 2.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 200 А/мкс
Время выключения tq 1000 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 6200 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.0080 ºC/Вт
Усилие сжатия Fm 70±10 кН
Масса, не более W 2.0 кг
Рекомендуемые охладители О193, ОМ109, ОМ209
Информационный лист PDF PDF

Расшифровка маркировки тиристоров Т383-1600-74 УХЛ2:

Т 383 – 1600 – 74   8   0   УХЛ2
Т – Тиристор низкочастотный.
383 – Конструктивное исполнение, серия.
1600 – Средний ток в открытом состоянии IT(AV).
74 – Класс по напряжению URRM / 100   (Номинальное напряжение - 7400 В).
8 – Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
Буквенно-цифровая маркировка Р2 K2 E2 A2 T1 Р1
Цифровая маркировка 4 5 6 7 8 -
Значение, В/мкс 200 320 500 1000 1600 2000
0 – Группа по времени выключения tq:
Буквенно-цифровая маркировка 0 В2
Цифровая маркировка 0 -
Значение, мкс не нормируется 800
УХЛ2 – Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата.

Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89).Обозначениe групп динамических параметров

Полярность (цоколевка), размеры тиристора Т383-1600:

Полярность тиристора Т383-1600 Корпус РТ84

Паспорт тиристор Т383-1600:

При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.

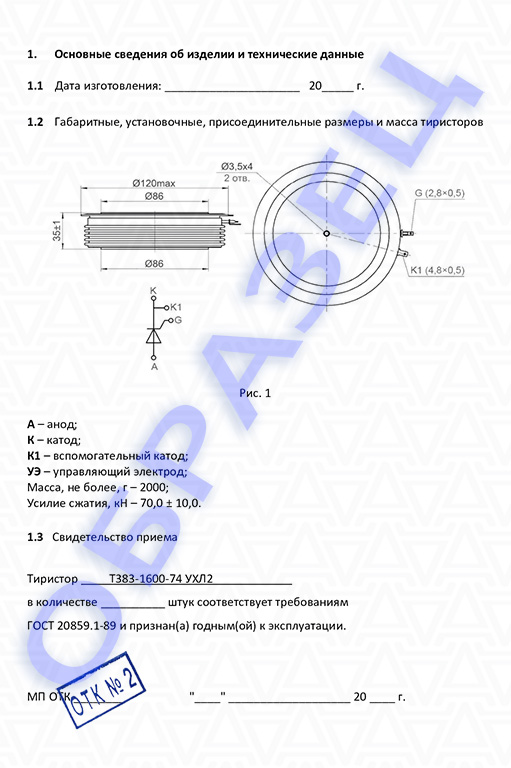

  • Паспорт на тиристоры серии Т383-1600
  • Паспорт на тиристоры серии Т383-1600
  • Паспорт на тиристоры серии Т383-1600

Документация (даташит) на тиристоры Т383-1600:

PDFСкачать PDF на тиристоры Т383-1600

Рекомендуемые охладители для таблеточных тиристоров Т383:

  • Охладитель О193
    Условное обозначение охладителя О193

    Охладитель О193

  • Охладитель ОМ109
    Условное обозначение охладителя ОМ109

    Охладитель ОМ109

  • Охладитель ОМ209
    Условное обозначение охладителя ОМ209

    Охладитель ОМ209

Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".

Комментарии к продукции, отзывы:

Alexey 30.09.2019 в 16:10
-4
Какое сопротивление должно быть между катодом и анодом у т123-320? заранее благодарен
Максим 01.10.2019 в 12:32
3
Такого понятия, что у тиристора должна быть какая-то конкретная величина сопротивления или минимальное сопротивление, не существует. Сопротивление перехода катод-анод в закрытом состоянии у каждого тиристора своё, разное. Также, в том числе проверка разными приборами, устройствами при разном приложенном напряжении покажет разные значения сопротивления. Если вопрос касается проверки на класс, то всё равно здесь это условная проверка, и она не позволяет точно сопоставить сопротивление тиристора и класс. Так что, ответ простой – чем больше, тем лучше.
Алексей 01.10.2019 в 14:08
-3
Здравствуйте. Подскажите пожалуйста возможно ли использование данного тиристора взамен КУ202Н (используется в 6 канальной цветомузыки, после замены ламп накаливанияна примерные светодиодные, не все тиристора стали работать), прошу прощение за беспокойство и заранее благодарю за ответ и помощь.
Максим 01.10.2019 в 14:27
-2
Принципиально тиристор КУ202Н можно заменить на Т112-10. Средний прямой ток в открытом состоянии в обеих тиристоров - 10А. Но как он будет работать в Вашей схеме, мы сказать не можем.
Айдар 08.12.2019 в 11:13
-3
А на зарядник ресурс-1 можно заменить т112 10 вместо ку 202 н?
09.12.2019 в 10:31
4
По подбору продукции не консультируем. Подробная техническая информация о продукции представлена на сайте.
константин 06.10.2019 в 21:56
6
можно ли заменить маломощный семистор ВТ-137- 600Е на мощный, без доработки схемы?
Максим 07.10.2019 в 09:53
0
Принципиально заменить на мощный тиристор можно. Но вопрос относится к сфере схемотехники и проектирования, поэтому рекомендуем обратиться к специалисту в этой области.
Валерий 07.10.2019 в 12:22
1
Есть тиристоры Т143-800-12 в корпусе РТ41?
Александр 23.10.2019 в 00:13
8
В корпусе PT41 бывают только тиристоры Т143-1000
Вадим 25.10.2019 в 08:14
3
Нужен аналог импортного тиристора КР1500-33, предлагают аналог Т253-1500-18. Подскажите подойдет и сможете такой поставить?
Максим 25.10.2019 в 14:33
9
Необходимо сравнивать основные параметры тиристоров. Мы не занимаемся подбором. Подробная техническая информация о тиристорах представлена на сайте.
жек 01.11.2019 в 00:16
0
На зарядно-пусковом-сварочном аппарате УЗПС-М-125/40-21/12-24 У 3 вышли из строя два тиристора марки т 123- 320 10- 73 ухл.
Скажите пожалуйста какие аналоги лучше поставить вместо них ? спасибо
Максим 04.11.2019 в 10:53
0
Рекомендуется устанавливать аналогичные серии Т123-320. Вы указали 10 класс, заменять можно на тиристор не ниже 10-го класса (например, Т123-320-10, Т123-320-14). 73 - это параметры скорости нарастания и группа по времени выключения. Рекомендуется заменять на тиристор с такими же показателями.
НИКОЛАЙ 05.11.2019 в 10:51
1
МОЖНО ЛИ ТС160-161 ИСПОЛЬЗОВАТЬ КАК ДИОДНЫЙ МОСТ? СПАСИБО!
Максим 06.11.2019 в 11:00
3
Это разные по своей сути и устройству полупроводниковые приборы.
Андрей 21.11.2019 в 11:07
16
Где можно посмотреть зависимость допустимого длительного среднего тока тиристора Т143-800 от температуры?
04.12.2019 в 16:13
4
Добрый день. Располагаем параметрами температуры при максимально допустимом среднем токе в открытом состоянии. При двустороннем охлаждении, максимально допустимый средний ток в открытом состоянии (температура корпуса) – 815 А (85ºC), 1000 А (70ºC). Если этого не достаточно можем сбросить datasheet.
Салим Какенов 24.11.2019 в 17:34
1
МОЖНО ЛИ ТИРИСТОР Т-161-200-18 ИСПОЛЬЗОВАТЬ ВМЕСТО КОНТАКТОРОВ В ТЕПЛОВЕНТИЛЯЦИОННОМ АГРЕГАТЕ МОЩНОСТЬЮ 200 кВт
04.12.2019 в 17:15
5
Добрый день. Вопрос касается эксплуатационных параметров, для его решения рекомендуем воспользоваться расчётом или обратиться к специалисту в сфере схемотехники, проектирования и применения элементов электротехники.
КОНСТАНТИН 18.02.2020 в 14:57
0
чем отличается тиристор Т122-25 от ТС2-25
21.02.2020 в 10:16
4
Т122-25 это тиристор, а ТС2-25 это симистор.
Егор 28.02.2020 в 18:31
4
здравствуйте, а можно ли применить симистор 161-160 К регулировки напряжения для убавления оборотов болгарки,которая имеет 2 киловатта на борту???
12.03.2020 в 11:41
-1
Добрый день. Вопрос касается эксплуатационных параметров, для его решения рекомендуем воспользоваться расчётом или обратиться к специалисту в сфере схемотехники, проектирования и применения элементов электротехники.
Игорь 05.06.2020 в 03:30
3
Добрый день.
Кажется, что в характеристиках не указано, какую мощность рассеивает данный симистор. Написано лишь, что каждый рассеянный Ватт даёт 0.9 градуса.
И второй вопрос: есть ли какие-то конструктивные отличия между моделями ТС122-25-X (X - число от 4 до 12). На сайте об этом тоже не сказано.
Зависит ли как-то предполагаемое производителем рабочее напряжение от характеристики U_RRM / U_DRM?
09.06.2020 в 12:08
0
Добрый день.
1. Параметр рассеиваемой мощности зависит от применяемого охладителя.
2. Конструктивные отличия заключаются в применяемом кристалле p-n типа, который должен обеспечивать заявленные параметры по классу.
3. Рабочее напряжение зависит от Urrm/Udrm и не должно превышать указанных значений. Класс по напряжению указывается по повторяющемся импульсном обратном напряжении Urrm.
Александр 19.06.2020 в 15:39
-4
стоит тб 251-(80-100) можно поставить тб 261-160 ? Спасибо!
22.06.2020 в 12:19
-1
Мы не занимаемся подбором. Подробная техническая информация о продукции представлена на сайте. Вы можете выбрать интересующую продукцию с указанием серии и количества, и отправить заявку на электронную почту.
Сергей Андреевич Гаврищук 11.03.2021 в 11:26
2
Не подскажете , год производства тиристора можно узнать перед покупкой ?
11.03.2021 в 15:48
2
Добрый день. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Владимир 26.03.2021 в 15:34
-2
Здравствуйте, являются ли аналогами тиристоры Т161-200-16 и 2Т161-200-16-62 (ТУ16-729.193-81)? В чем разница между ними?
26.03.2021 в 17:35
-2
Добрый день. Тиристоры 2Т161 отличаются высокой стабильностью параметров и повышенный стойкостью к воздействию внешних факторов. Для тиристоров 2Т161 предусматривается эксплуатации во всех макроклиматических районах на суше и на море, все климатическое исполнение – «В».
Никита 11.05.2021 в 15:57
-1
Добрый день! На сварочном выпрямителе ВДУ 1204 У3 полетели некоторые тиристоры Т171-320-12-42 (их там всего 6 штук, скорее всего параллельная схема подключения). Вопросы следующие: менять нужно все сразу (во избежание рассинхронизации из одной партии тиристоров), или есть другой путь? Есть ли возможность поставки в исполнении Т (тропический климат) одной партии? Необходимое кол-во 27 шт. Кстати, очень информативный сайт, видно что душу вложили.
12.05.2021 в 14:02
4
Добрый день. Спасибо. Рекомендуем заменить все сразу. Вы можете направить свой запрос на электронную почту или через Корзину с указанием полной маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Елена 02.07.2021 в 14:02
-1
Добрый день.

В чём разница между тиристором Т133-400-12-70 и тиристором Т133-400-12? Возможна ли взаимозаменяемость?
Буду признательна за ответ.
Максим 07.07.2021 в 10:55
1
Добрый день. В маркировке тиристора Т133-400-12-70 цифры 70 обозначают группы:
7 - группа по критической скорости нарастания напряжения в закрытом состоянии;
0 - группа по времени выключения tq.
Это значит, что данные параметры тиристора соответствуют указанным значениям.
Если группа не указывается, как в примере Т133-400-12, то это значит, что данные параметры могут быть любыми.
Нужно отталкиваться от требований, в каком оборудовании установлены тиристоры. Если нет специфических требований по группам, в частности по времени выключения тиристора, то тиристор с маркировкой Т133-400-12 можно вполне применять.
Дмитрий Стасенко 20.07.2021 в 09:26
1
Необходима информация по установки тиристоров Т123-100 на охладители О123-100. С каким моментом закручивать гайки на изоляционных болтах? Какой прогиб и параметры (размеры) траверсы.
Михаил 24.11.2021 в 22:11
2
Напряжение на управляющий электрод симистора ТС122-25 подается относительно какого вывода?
И есть ли рекомендация (типовая схема) использования ТС122-25 в качестве силового ключа в сети переменного тока 50 Гц?
Вопрос больше связан с тем, какая полярность открывающего напряжения на управляющем электроде должна быть, при смене полярности между анодом и катодом...
Александр 13.02.2022 в 20:23
-1
Здравствуйте. Подскажите пожалуйста, какое напряжение надо подать на управляющий электрод ТБ173-2000 для полного его отпирания? И желательно это делать через реле или можно кнопкой напрямую.
Илья 10.03.2022 в 19:52
1
Доброго времени суток. Подскажите пожалуйста заряд обратного восстановления (Qrr), данного тиристора(т193-3600-30)
андрей 07.02.2023 в 10:10
0
Прошу указать параметры на момент Нм при использовании динамометрического ключа при замене тиристора Т143-320 в соответствии с указным в паспорте 16,5 кН
Николай 27.02.2023 в 14:52
1
Здравствуйте,скажите угол открытие тиристоров.
Николай Плохов 21.03.2023 в 14:17
1
Здравствуйте, а подскажите потери динамические и статические тиристоре ТЛ 153-1600 как рассчитать? Заранее благодарен
Андрей 22.03.2023 в 09:12
-1
Добрый день, необходимо подобрать аналог теристора T 20-600-12-404, используются в контактной сварке.
Владимир 25.03.2023 в 20:06
-1
Можно узнать характеристики SKKT 56/14E 6051, IXYS MCC55-12io8, MT481-63-12 L+10
Александр 30.03.2023 в 10:31
0
Добрый день. Возможно-ли применение ТС212-10-6-7 в роли ключа при переключении постоянного напряжения -550В. Заранее спасибо.
Юрий 26.07.2023 в 14:28
2
Можно ли показать типовую схему подключения тиристора Т133
Сергей 05.08.2023 в 21:50
-1
Добрый день! Можно ли принципиально барьерной диод заменить тиристором в диодно-резистивной защите высоковольтного генератора импульсных напряжений?
Антон 07.08.2023 в 10:30
-2
Добрый день. Знаете ли вы какой-нибудь с аналогичной функцией, как 2Т142-50-18-74 ?
Роман 11.10.2023 в 12:41
1
Подскажите чем отличаются тиристоры Т853-800 различных классов: 28, 32 и 35.
Александр 09.11.2023 в 08:31
-1
Подскажите какой максимально допустимый ток управления тиристора Т132-50-12. предполагается автоанодное управление тиристором через оптопару напряжение 220В
Алексей 28.02.2024 в 13:12
-1
Добрый день, подскажите пожалуйста тиристоры Т133-400-18-71 можно заменить Т233-400-24-72?
И подскажите их характеристики? На разных сайтах, разная информация
