Тиристор Т393-3200
Тиристоры Т393-3200 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 3200 ампер частотой до 500 Гц в цепях с напряжением 3400 В – 4200 В. Тип корпуса тиристоров Т393-3200 – PT93: диаметр контактной поверхности – Ø98 мм, габаритные размеры – Ø147х26 мм, масса, не более – 2,2 кг.
Часто запрашиваемые номиналы тиристоров: Т393-3200-34, Т393-3200-36, Т393-3200-38, Т393-3200-40, Т393-3200-42.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т393-3200 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т393-3200:
Характеристики тиристоров | Т393-3200 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 3400-4200 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 3590А (85ºC) 4380А (70ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 6880 А |
Ударный ток в открытом состоянии | ITSM | 68.0 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.50/10050 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 0.90 В |
Динамическое сопротивление в открытом состоянии | rT | 0.140 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 300 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
Время выключения | tq | 630 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 23000 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0052 ºC/Вт |
Усилие сжатия | Fm | 85±5 кН |
Масса, не более | W | 2.2 кг |
Рекомендуемые охладители | О193, ОМ109, ОМ209 | |
Информационный лист |
Расшифровка маркировки тиристоров Т393-3200-34 А2С2 УХЛ2:
Т | 393 | – | 3200 | – | 34 | А2 | С2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||
393 | – | Конструктивное исполнение, серия. | ||||||||||||||||||
3200 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||
34 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 3400 В). | ||||||||||||||||||
A2 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||
C2 | – | Группа по времени выключения tq:
|
||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т393-3200:

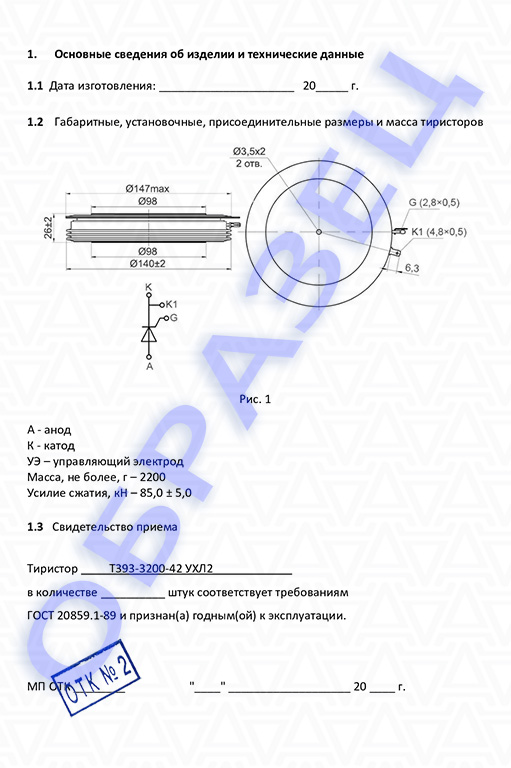

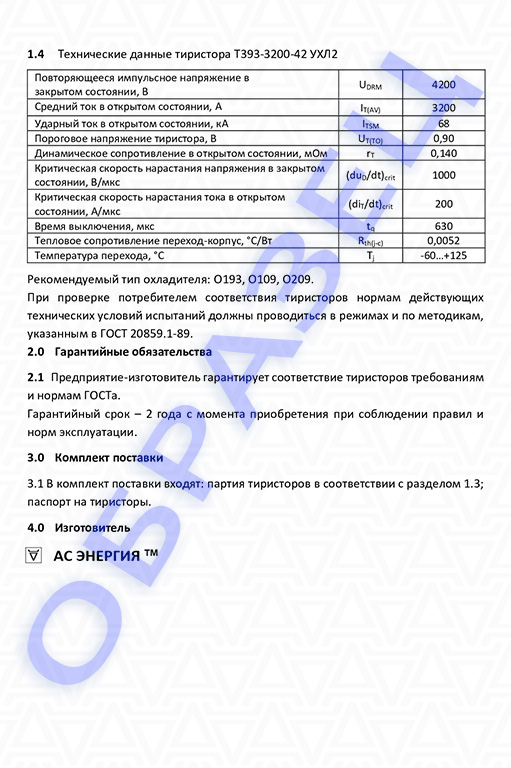

Паспорт тиристор Т393-3200:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т393-3200:
Скачать PDF на тиристоры Т393-3200
Рекомендуемые охладители для тиристоров Т393:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
