Тиристор силовой Т443-320
Тиристоры Т443-320 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 320 ампер частотой до 500 Гц в цепях с напряжением 3600 В – 4400 В. Тип корпуса тиристоров Т443-320 – РТ42 (Т.С2): диаметр контактной поверхности – Ø38 мм, габаритные размеры – Ø60х20±1 мм, масса, не более – 240 г.
Часто запрашиваемые номиналы тиристоров: Т443-320-36, Т443-320-38, Т443-320-40, Т443-320-42, Т443-320-44.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 15±1кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т443-320 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т443-320:
Характеристики тиристоров | Т443-320 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 3600-4400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 320 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 502 А |
Ударный ток в открытом состоянии | ITSM | 5.0 кА |
Максимально допустимая температура перехода | Tjmax | 140ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.60/1005 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.30 В |
Динамическое сопротивление в открытом состоянии | rT | 1.45 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 70 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 3.0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
Время выключения | tq | 400 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.034 ºC/Вт |
Усилие сжатия | Fm | 15±1 кН |
Масса, не более | W | 240 г |
Рекомендуемые охладители | О143, О243, О343, ОМ103, ОМ104 | |
Информационный лист |
Расшифровка маркировки тиристоров Т443-320-44 УХЛ2:
Т | 443 | – | 320 | – | 44 | 8 | 1 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||
443 | – | Конструктивное исполнение, серия. | ||||||||||||||||||
320 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||
44 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 4400 В). | ||||||||||||||||||
8 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||
1 | – | Группа по времени выключения tq:
|
||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т443-320:

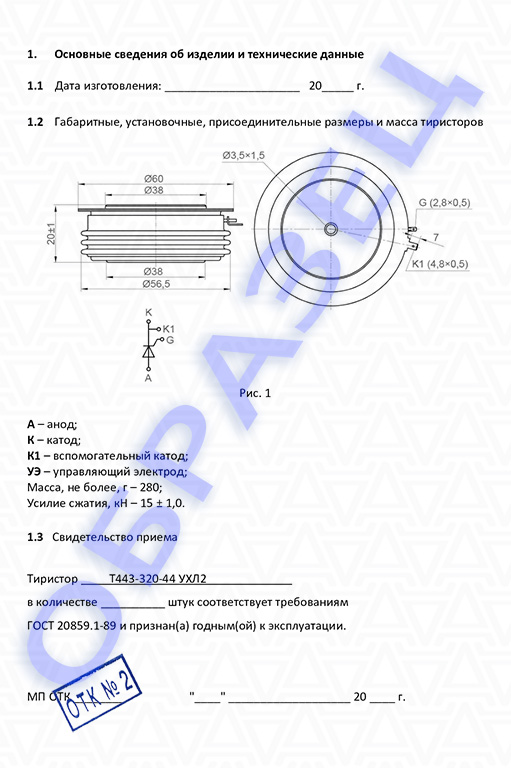

Паспорт тиристор Т443-320:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т443-320:
Скачать PDF на тиристоры Т443-320
Рекомендуемые охладители для тиристоров Т443-320:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
