Тиристор силовой Т471-320

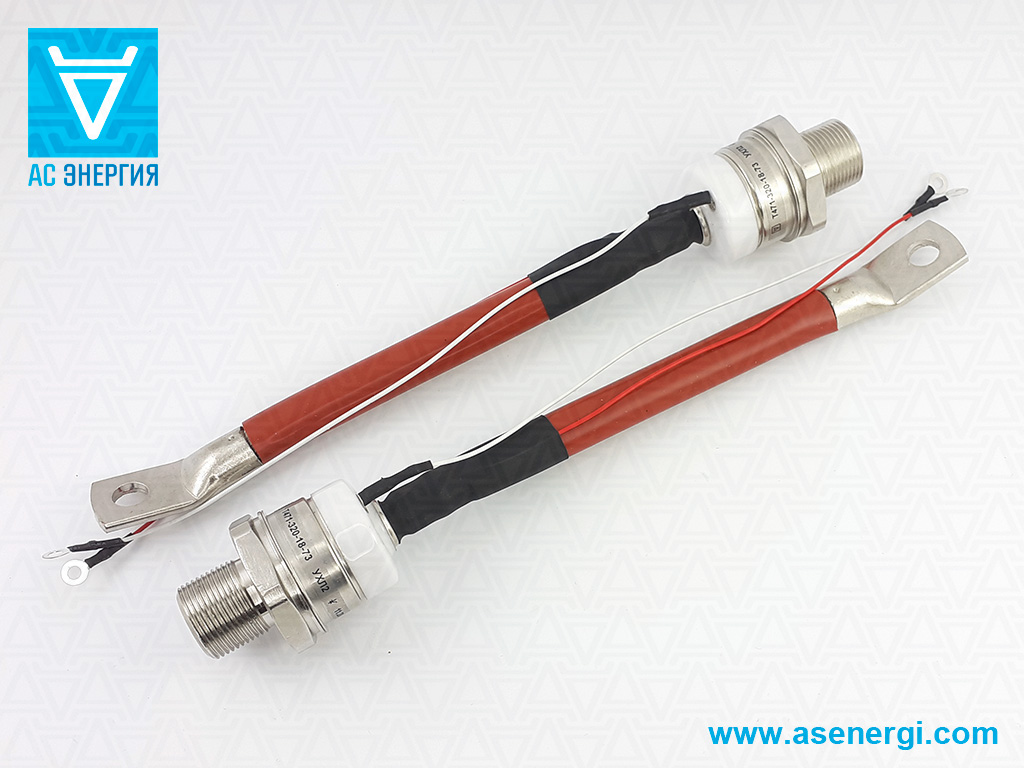

Тиристоры Т471-320 – силовые тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 320А частотой до 500 Гц в цепях с напряжением 100 В – 1800 В. Тип корпуса тиристоров Т471-320 – T.SB2 (резьба М24х1,5), масса – 0,47 кг.
Цоколевка (полярность): тиристор Т471-320 – прямой полярности: основание тиристора – анод, гибкий вывод – катод.
Часто запрашиваемые номиналы тиристоров: Т471-320-2, Т471-320-4, Т471-320-6, Т471-320-8, Т471-320-10, Т471-320-12, Т471-320-14, Т471-320-16, Т471-320-18.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем, при сборке необходимо соблюдать усилие зажатия – закручивающий момент для тиристоров Т471-320 должен быть 25-35 Нм. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т471-320 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т471-320:
Характеристики тиристоров | Т471-320 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 100-1800 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 320 А (84ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 502 А |
Ударный ток в открытом состоянии | ITSM | 7.0 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.60/1005 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.006 В |
Динамическое сопротивление в открытом состоянии | rT | 0.612 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 70 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1000 А/мкс |
Время выключения | tq | 125-500 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 230 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.085 ºC/Вт |
Закручивающий момент | Md | 30±5 Нм |
Масса | W | 0.47 кг |
Рекомендуемые охладители | О181, О281, ОМ105 | |
Информационный лист |
Расшифровка маркировки тиристоров Т471-320 УХЛ2:
Т | 471 | – | 320 | – | 18 | 7 | 3 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||||||||
471 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
320 | – | Средний ток в открытом состоянии IT(AV), А. | ||||||||||||||||||||||||
18 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1800 В). | ||||||||||||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
3 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т471-320:
Паспорт тиристор Т471-320:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т471-320:
Скачать PDF на тиристоры Т471-320
Рекомендуемые охладители для штыревых тиристоров Т471:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".
