Тиристор силовой Т673-2000
Тиристоры Т673-2000 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 2000 ампер частотой до 500 Гц в цепях с напряжением 1200 В – 2800 В. Тип корпуса тиристоров Т673-2000 – PT73: диаметр контактной поверхности – Ø75 мм, габаритные размеры – Ø112х26 мм, масса – 1,2 кг.
Часто запрашиваемые номиналы тиристоров: Т673-2000-12, Т673-2000-14, Т673-2000-16, Т673-2000-18, Т673-2000-20, Т673-2000-22, Т673-2000-24, Т673-2000-26, Т673-2000-28.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 45±5кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т673-2000 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т673-2000:
Характеристики тиристоров | Т673-2000 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1200-2800 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 2000 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 2165 А |
Ударный ток в открытом состоянии | ITSM | 40.0 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.05/6280 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.15 В |
Динамическое сопротивление в открытом состоянии | rT | 0.200 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 200 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-1600 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 3.0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
Время выключения | tq | 250-500 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.009 ºC/Вт |
Усилие сжатия | Fm | 45±5 кН |
Масса | W | 1.2 кг |
Рекомендуемые охладители | О173, О273 | |
Информационный лист |
Расшифровка маркировки тиристоров Т673-2000-28 УХЛ2:
Т | 673 | – | 2000 | – | 28 | 7 | 2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||
673 | – | Конструктивное исполнение, серия. | |||||||||||||||
2000 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
28 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 2800 В). | |||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
2 | – | Группа по времени выключения tq:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т673-2000:

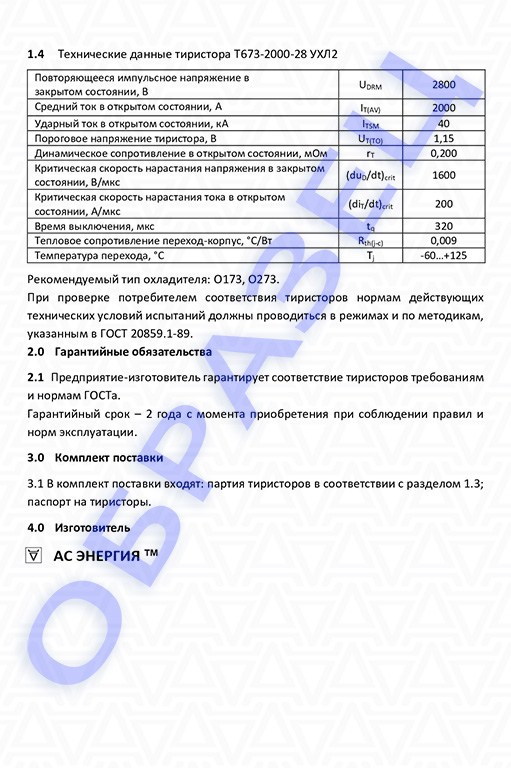

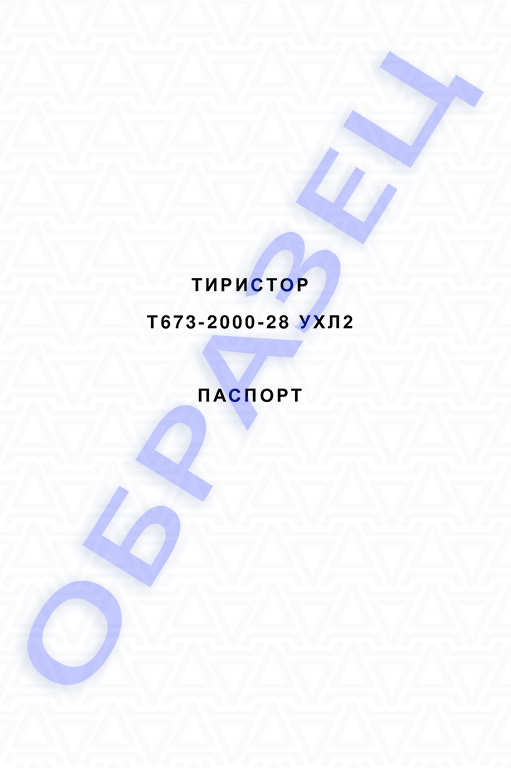

Паспорт тиристор Т673-2000:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т673-2000:
Скачать PDF на тиристоры Т673-2000
Рекомендуемые охладители для таблеточных тиристоров Т673:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
