Тиристор силовой Т953-800
Тиристоры Т953-800 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 800 ампер частотой до 500 Гц в цепях с напряжением 4600 В – 6500 В. Тип корпуса тиристоров Т953-800 – T.D4 (РТ54): диаметр контактной поверхности – Ø50 мм, габаритные размеры – Ø75х35±2 мм, масса, не более – 700 г.
Часто запрашиваемые номиналы тиристоров: Т953-800-46, Т953-800-48, Т953-800-50, Т953-800-52, Т953-800-54, Т953-800-56, Т953-800-58, Т953-800-60, Т953-800-62, Т953-800-64, Т953-800-65.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 26±2кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т953-800 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т953-800:
Характеристики тиристоров | Т953-800 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 4600-6500 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 800 А (73ºC) 685 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 1256 А |
Ударный ток в открытом состоянии | ITSM | 10 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.40/1500 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.269 В |
Динамическое сопротивление в открытом состоянии | rT | 0.981 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 200 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 60 А/мкс |
Время выключения | tq | 630 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 210 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.020 ºC/Вт |
Усилие сжатия | Fm | 26±2 кН |
Масса, не более | W | 700 г |
Рекомендуемые охладители | О153, О253 | |
Информационный лист |
Расшифровка маркировки тиристоров Т953-800-65 УХЛ2:
Т | 953 | – | 800 | – | 65 | М1 | С2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||||||||
953 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
800 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
65 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 6500 В). | ||||||||||||||||||||||||
М1 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
С2 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т953-800:

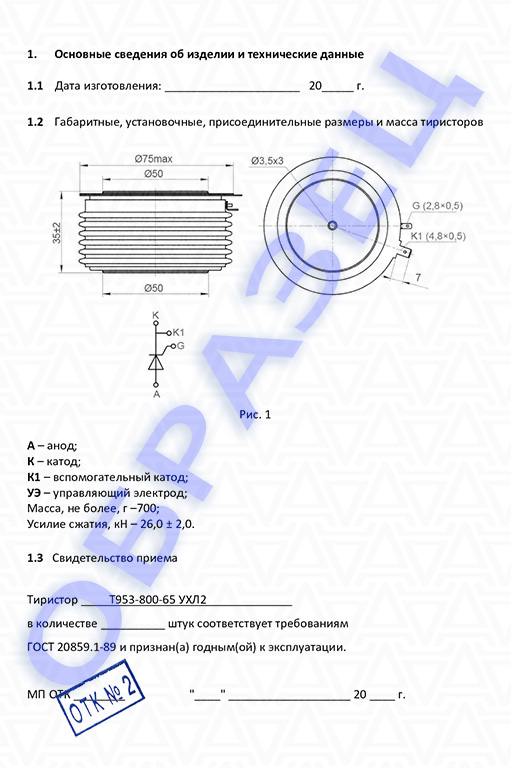

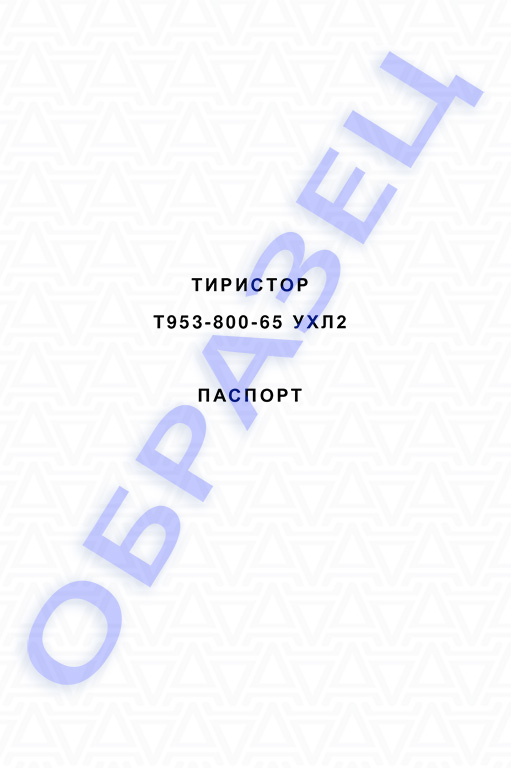

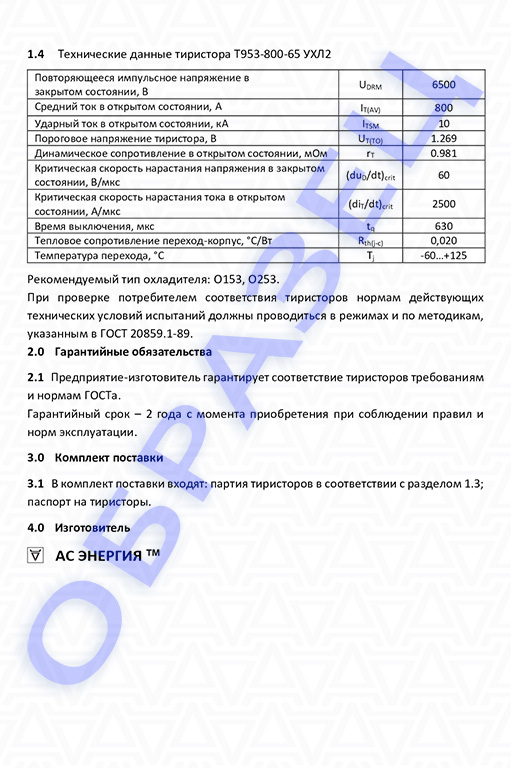

Паспорт тиристор Т953-800:
