Тиристор быстродействующий ТБ253-630
Тиристоры быстродействующие ТБ253-630 (TF 253-630) – таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 630 ампер частотой до 20кГц в цепях с напряжением 800В - 1600В (8-16кл).
Тип корпуса тиристоров ТБ253-630 – PT53: диаметр контактной поверхности – Ø51 мм, габаритные размеры – Ø75х26 мм, масса, не более – 550 г.
Часто запрашиваемые номиналы тиристоров: ТБ253-630-8, ТБ253-630-10, ТБ253-630-12, ТБ253-630-14, ТБ253-630-16, TF 253-630-8, TF 253-630-10, TF 253-630-12, TF 253-630-14, TF 253-630-16.
Быстродействующие тиристоры ТБ применяются для работы в полупроводниковых преобразователях электроэнергии, в схемах питания силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Полярность тиристора определяется по значку на корпусе. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке необходимо соблюдать усилие зажатия Fm (для ТБ253-630 усилие зажатия составляет 24 кН). Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Подробные характеристики, расшифровка обозначений маркировки, размеры, применяемые охладители указаны ниже. Гарантия работы тиристоров, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения (см. расшифровку маркировки).
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ253-630 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров быстродействующих ТБ253-630:
Характеристики тиристоров | ТБ253-630 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 800-1600 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 630 (85°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 989 А |
Ударный ток в открытом состоянии | ITSM | 6.0 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.40/1978 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.45 В |
Динамическое сопротивление в открытом состоянии | rT | 0.550 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 100 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 3.50 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 800 А/мкс |
Время выключения | tq | 20-50 мкс |
Время включения | tgt | 2.0, 2.5, 3.2, 4.0 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0210 ºC/Вт |
Усилие сжатия | Fm | 24 кН |
Масса, не более | W | 550 г |
Рекомендуемые охладители | О153, О253, ОМ106 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБ253-630:
ТБ | 253 | – | 630 | – | 16 | 7 | 5 | 4 | УХЛ2 |
ТБ | – | Тиристор Быстродействующий. | ||||||||||||||||||
253 | – | Конструктивное исполнение, серия. | ||||||||||||||||||
630 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||
16 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1600 В). | ||||||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||
5 | – | Группа по времени выключения tq:
|
||||||||||||||||||
4 | – | Группа по времени включения tgt:
|
||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.
Пример для заказа тиристоров: ТБ253-630-16-К2К3Р4-УХЛ2, ТБ253-630-20-А2К3М4-УХЛ2, ТБ253-630-22-А2Р3Н4-УХЛ2.

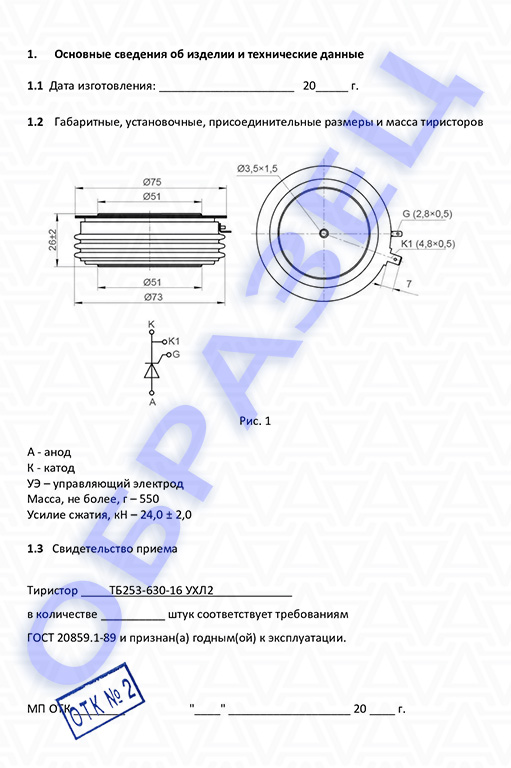

Полярность (цоколевка), размеры тиристора ТБ253-630:

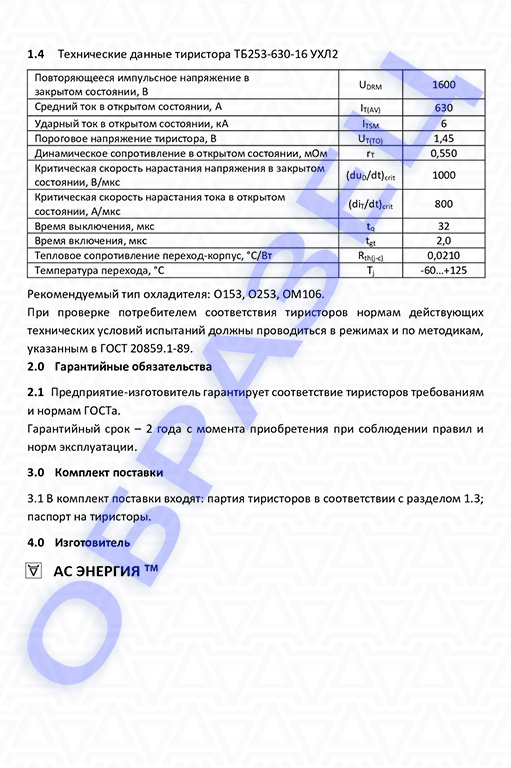

Паспорт тиристор ТБ253-630:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБ253-630:
Скачать PDF на тиристоры ТБ253-630
Рекомендуемые охладители для тиристоров ТБ253-630:
Подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
