Тиристор быстродействующий ТБ333-500
Тиристоры быстродействующие ТБ333-500 (TF 333-500) – таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 500 ампер частотой до 10кГц в цепях с напряжением 300В - 1400В (3-14кл).
Тип корпуса тиристоров ТБ333-500 – PT31: диаметр контактной поверхности – Ø27 мм, габаритные размеры – Ø47х15±1 мм, масса – 100 г.
Часто запрашиваемые номиналы тиристоров: ТБ333-500-3, ТБ333-500-4, ТБ333-500-6, ТБ333-500-8, ТБ333-500-10, ТБ333-500-12, ТБ333-500-14, TF 333-500-3, TF 333-500-4, TF 333-500-6, TF 333-500-8, TF 333-500-10, TF 333-500-12, TF 333-500-14.
Быстродействующие тиристоры ТБ применяются для работы в полупроводниковых преобразователях электроэнергии, в схемах питания силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Полярность тиристора определяется по значку на корпусе. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке необходимо соблюдать усилие зажатия Fm – 10±1кН. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Подробные характеристики, расшифровка обозначений маркировки, размеры, применяемые охладители указаны ниже. Гарантия работы тиристоров, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения (см. расшифровку маркировки).
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ333-500 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров быстродействующих ТБ333-500:
Характеристики тиристоров | ТБ333-500 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 300-1400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 500 А (95°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 877 А |
Ударный ток в открытом состоянии | ITSM | 7.5 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.00 В |
Динамическое сопротивление в открытом состоянии | rT | 0.50 мОм |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.50 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 500 А/мкс |
Время выключения | tq | 32 мкс |
Время включения | tgt | 2.0-4.0 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.035 ºC/Вт |
Усилие сжатия | Fm | 10±1 кН |
Масса | W | 100 г |
Рекомендуемые охладители | О143, О243, О343, ОМ103, ОМ104 |
Расшифровка маркировки тиристоров ТБ333-500-14-744 УХЛ2:
ТБ | 333 | – | 500 | – | 14 | 7 | 4 | 4 | УХЛ2 |
ТБ | – | Тиристор Быстродействующий. | |||||||||||||||
333 | – | Конструктивное исполнение, серия. | |||||||||||||||
500 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
14 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1400 В). | |||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
4 | – | Группа по времени выключения tq:
|
|||||||||||||||
4 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.
Полярность (цоколевка), размеры тиристора ТБ333-500:

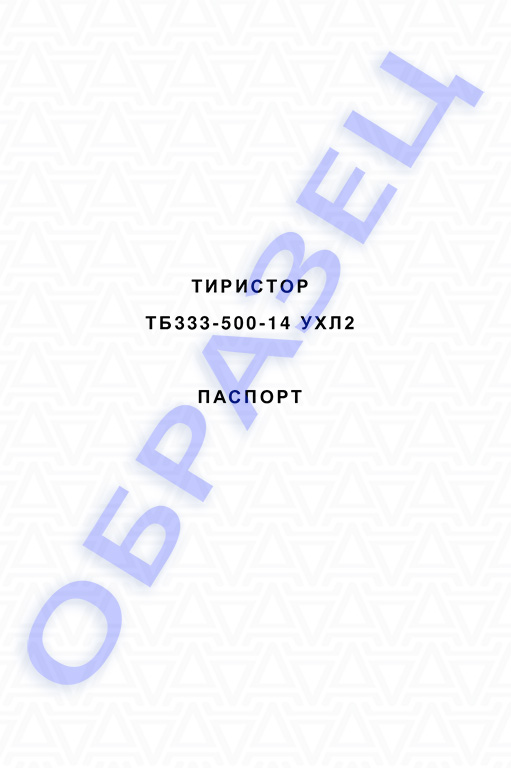

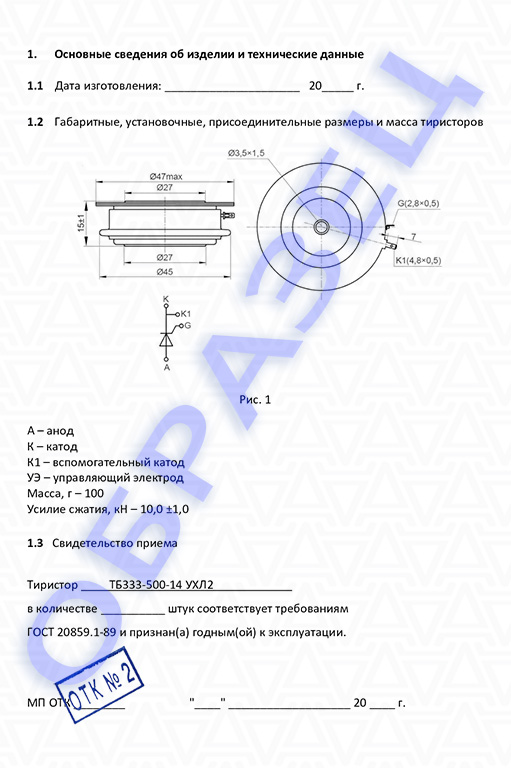

Паспорт тиристор ТБ333-500:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители для тиристоров ТБ333-500:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
