Тиристор быстродействующий ТБ343-500
Тиристоры быстродействующие ТБ343-500 (TF 343-500) – таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 500 ампер частотой до 10кГц в цепях с напряжением 500В - 1100В (5-11кл).
Тип корпуса тиристоров ТБ343-500 – РТ41 (Т.С1): диаметр контактной поверхности – Ø35 мм, габаритные размеры – Ø57х14±1 мм, масса, не более – 180 г.
Часто запрашиваемые номиналы тиристоров: ТБ343-500-5, ТБ343-500-6, ТБ343-500-7, ТБ343-500-8, ТБ343-500-9, ТБ343-500-10, ТБ343-500-11, TF 343-500-5, TF 343-500-6, TF 343-500-7, TF 343-500-8, TF 343-500-9, TF 343-500-10, TF 343-500-11.
Быстродействующие тиристоры ТБ применяются для работы в полупроводниковых преобразователях электроэнергии, в схемах питания силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Полярность тиристора определяется по значку на корпусе. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке необходимо соблюдать усилие зажатия Fm – 15±1кН. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Подробные характеристики, расшифровка обозначений маркировки, размеры, применяемые охладители указаны ниже. Гарантия работы тиристоров, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения (см. расшифровку маркировки).
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ343-500 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров быстродействующих ТБ343-500:
Характеристики тиристоров | ТБ343-500 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 500-1100 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 550 А (85°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 785 А |
Ударный ток в открытом состоянии | ITSM | 9.0 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.25 В |
Динамическое сопротивление в открытом состоянии | rT | 1.00 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 100 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 500 А/мкс |
Время выключения | tq | 25 мкс |
Время включения | tgt | 3.2 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.028 ºC/Вт |
Усилие сжатия | Fm | 15±1 кН |
Масса, не более | W | 180 г |
Рекомендуемые охладители | О143, О243, О343, ОМ103, ОМ104 |
Расшифровка маркировки тиристоров ТБ343-500-11-752 УХЛ2:
ТБ | 343 | – | 500 | – | 11 | 7 | 5 | 2 | УХЛ2 |
ТБ | – | Тиристор Быстродействующий. | |||||||||||||||
343 | – | Конструктивное исполнение, серия. | |||||||||||||||
500 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
11 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1100 В). | |||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
5 | – | Группа по времени выключения tq:
|
|||||||||||||||
2 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.
Полярность (цоколевка), размеры тиристора ТБ343-500:

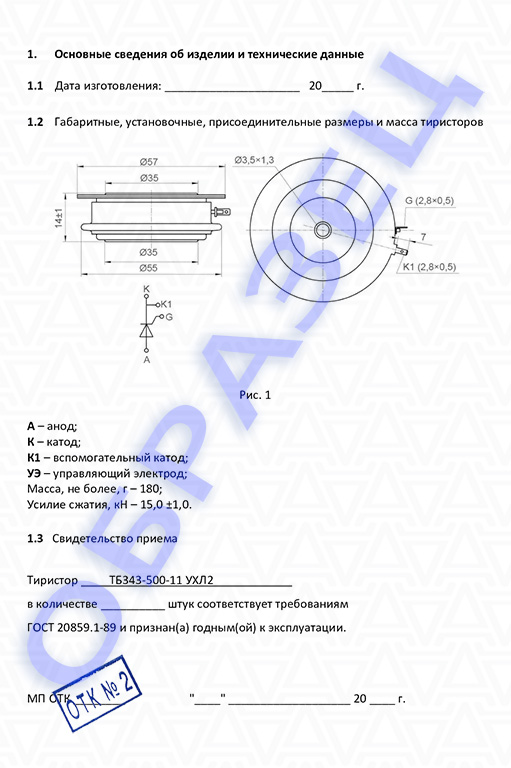

Паспорт тиристор ТБ343-500:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители для тиристоров ТБ343-500:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
