Тиристор быстродействующий ТБ351-80
Тиристоры быстродействующие ТБ351-80 (TF 351-80) - штыревые тиристоры, регулируют и преобразовывают постоянный и переменный ток до 80 ампер частотой до 10кГц в цепях с напряжением 500В - 1100В.
Типы корпусов тиристоров: ST5. «ST» означает «stud thyristor» - штыревой тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.
Часто запрашиваемые номиналы тиристоров: ТБИ351-80-5, ТБИ351-80-6, ТБИ351-80-8, ТБИ351-80-10, ТБИ351-80-11, TF 351-80-5, TF 351-80-6, TF 351-80-8, TF 351-80-10, TF 351-80-11.
Основание тиристора является анодом, гибкий вывод - катодом. Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия Md - 10-20 Нм. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Цена, подробные характеристики, расшифровка обозначений, размеры, применяемые охладители указаны ниже. Гарантия работы тиристоров, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ351-80 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров быстродействующих ТБ351-80:
Тиристор ТБ351-80 | ||
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 500-1100 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 80 А (84°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 125 А |
Ударный ток в открытом состоянии | ITSM | 1.6 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.23/251 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.45 В |
Динамическое сопротивление в открытом состоянии | rT | 3.00 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 20 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 3.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 500 А/мкс |
Время выключения | tq | 20-32 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 12.8 А2·c·103 |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.230 ºC/Вт |
Рекомендуемые охладители | О151 | |
Информационный лист |
Маркировка тиристоров ТБ351-80:
ТБ | 351 | – | 80 | – | 11 | А2 | Р3 | К4 | УХЛ2 |
ТБ | – | Тиристор быстродействующий. | |||||||||||||||
351 | – | Конструктивное исполнение, серия. | |||||||||||||||
80 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
11 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1100 В). | |||||||||||||||
А2 | – | Группа по критической скорости нарастания напряжения в закрытом состоянии (dUD/dt)crit:
|
|||||||||||||||
Р3 | – | Группа по времени выключения tq:
|
|||||||||||||||
К4 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения.
Пример для заказа тиристоров ТБ351-80: ТБ351-80-11-А2К3К4-УХЛ2, ТБ351-80-12-761-УХЛ2.
Полярность (цоколевка), размеры быстродействующего тиристора ТБ351-80:

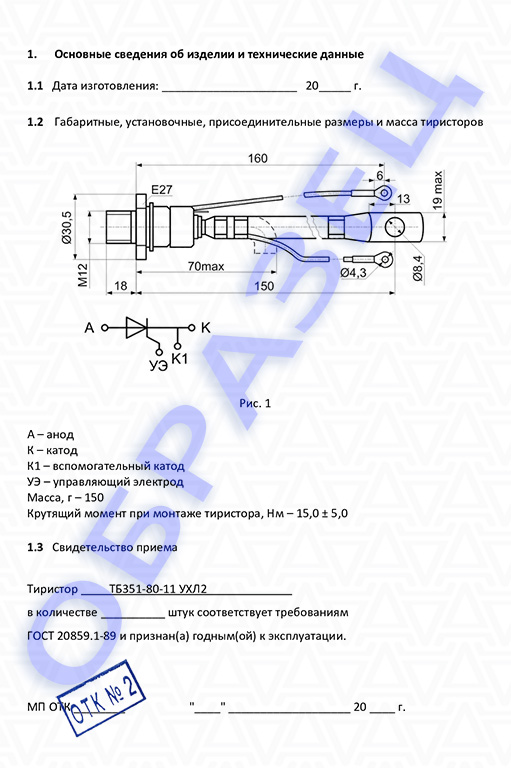

Паспорт тиристор ТБ351-80:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБ351-80:
Скачать PDF на тиристоры ТБ351-80
Рекомендуемые охладители для тиристоров ТБ351-80:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители".
